民航客机机身承力骨架内部框架结构

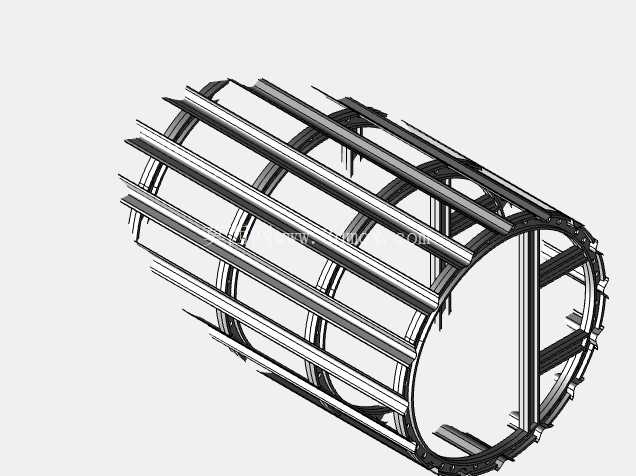

这套三维结构呈现的是民用运输机机身段的核心承力骨架，没有包覆外部蒙皮与内饰层，直接把纵横向传力构件的排布逻辑完整暴露出来，结构设计人员可以直接对照数模梳理机身从机头对接段到后机身过渡段的载荷传递路径。日常在航空整机研发场景里，这类骨架数模主要用于总体结构方案评审、部段对接干涉检查、系统管路走线预留、装配工装定位基准校核，也会作为航空类专业结构课程里讲解半硬壳式机身构造的直观演示样件。

从实际功能来看，该骨架承担整段机身的全部轴向弯矩、机身增压带来的环向拉应力、飞行过程中垂向与侧向气动载荷，以及起降阶段机身传递过来的集中冲击载荷。沿机身轴向通长布置的多根纵向桁条，是轴向弯矩的主要承拉承压构件，桁条沿筒身周向均匀排布，每根桁条的截面采用弯折成型的薄壁型材构型，在保证自身截面惯性矩、提升抗失稳能力的同时，尽可能控制构件自身重量，匹配航空结构极致减重的设计要求。周向间隔布置的环形隔框，是维持机身截面圆度的核心构件，一方面把每一段蒙皮、桁条传递过来的局部载荷分散到整个环向截面，另一方面为机身内部的地板梁、座椅滑轨、机载设备安装架、系统管路线束提供刚性安装支点，隔框上预留的多处缺口与凸台，正是对应后续机载系统安装时的定位接口。

设计思路上，这套骨架完全遵循半硬壳机身的传力逻辑：没有采用笨重的全硬壳厚壁筒方案，也没有依赖少数几根粗大主梁承载，而是把载荷分散到数十根纵向桁条与多道环形隔框组成的网格体系里，让每一处薄壁构件都参与承力，在结构刚度、疲劳寿命、整机重量三者之间取得平衡。数模里可以看到，相邻隔框的间距并非完全均等：在机身段两端对接区域，隔框排布密度明显更高，因为端框需要和前机身、机翼对接段、后尾段进行螺栓连接，会传递较大的集中对接载荷，加密隔框可以避免端框局部出现应力集中；在机身中段客舱区域，隔框间距适当放大，既可以留出足够的客舱内饰、座椅、行李架安装空间，也能减少不必要的结构重量。桁条与隔框的交接位置，都做了连续的贴合过渡设计，没有出现构件悬空或者硬点突变，避免飞行交变载荷作用下交接位置产生疲劳裂纹。

从安装边界来看，该筒段整体为等直径圆柱构型，两端的端框上预留了周向均匀分布的对接螺栓孔位，和相邻机身段对接时，依靠端框端面的定位止口保证同轴度，螺栓孔的位置度公差需要控制在航空装配要求的高精度区间，避免部段对接后出现阶差。筒身内部预留的径向空间，完全覆盖客舱地板以下的货舱区域、地板以上的乘客舱区域，骨架内壁所有突出构件的高度都经过校核，不会侵入后续内饰板、隔音棉、空气管路、电缆桥架的安装路径。环形隔框内侧预留的多个安装凸台，分别对应地板支撑梁、座椅滑轨固定点、氧气管路固定卡箍、线束托架的安装位置，在结构建模阶段就已经把系统安装的边界预留到位，不需要后续在承力构件上现场开孔切割，避免破坏骨架的传力连续性。

在工程应用中，这套数模还可以用来模拟机身段在增压工况下的变形趋势：周向隔框会约束筒身的径向扩张变形，纵向桁条会限制筒身沿轴向的伸长量，设计人员可以基于该骨架模型开展有限元网格划分，校核每根桁条的应力水平、每道隔框的屈曲临界载荷，针对应力偏高的局部位置加厚型材截面，针对应力富余的位置做挖空减重，反复迭代之后得到最优的结构重量系数。装配工艺层面，该骨架的构件全部采用模块化拆分思路，每根桁条、每道隔框都可以单独成型、单独定位，在型架上依次完成铆接或者螺接，不需要大型整体锻压设备，既降低了零部件的制造难度，也方便后续运维阶段对损伤的单个构件进行更换，不用整体报废整个机身段。骨架上多处细小的凸耳与缺口结构，也对应了总装阶段工装夹具的夹持点位，保证构件焊接、铆接过程中不会出现装夹变形。
