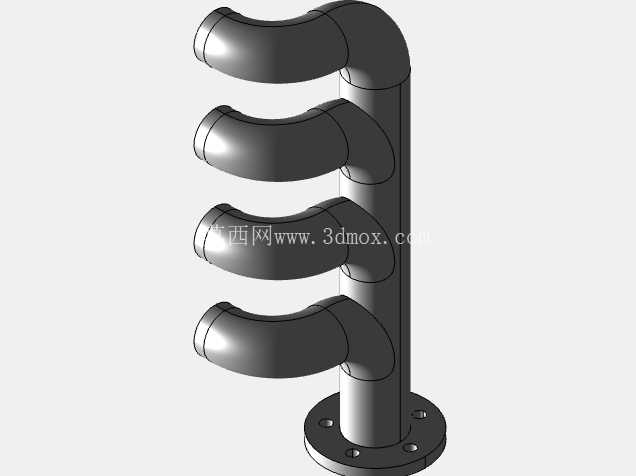

带法兰底座多弯分支立式管路结构

　　在流体输送系统的现场布设环节，这类带法兰底座的多弯分支立式管路，往往承担着单路输入、多路分流的核心转接作用，常见于化工介质输送、暖通水循环、小型设备冷却回路等场景，相比传统焊接拼接的管路，一体化成型的结构能大幅减少焊缝泄漏点，降低长期运行后的维护频次。从结构设计逻辑来看，底部的圆形法兰盘是整个部件的安装基准，法兰上均匀分布的螺栓孔需要匹配对接安装面的孔位公差，设计时螺栓孔的中心距偏差需控制在±0.2mm以内，才能保证安装时螺栓顺利穿入，同时法兰端面的平面度要求不低于0.1mm，避免密封垫受压不均出现渗漏。

　　垂直布置的主立管是整个管路的流体主通道，四个等距排布的90度弯管分支沿主立管轴向依次排列，每个弯管的转弯半径都做了等径圆弧过渡，没有直角突变结构，这种设计能有效降低流体在转弯处的阻力损失，减少介质输送过程中的压损，同时避免直角位置长期受介质冲刷出现磨损减薄的问题。实际选型应用时，需要先确认主立管的通径与上游输送管路的通径匹配，四个分支接口的通径可根据下游支路的流量需求做对应调整，若支路流量需求差异较大，也可在分支位置做变径处理，但变径段需做平滑过渡，避免出现流道突变引发的湍流、振动问题。

　　安装边界方面，整个部件的安装高度由主立管的长度决定，四个分支的伸出长度需要提前核算现场安装空间，避免分支对接管路时与周边设备、管线出现干涉，法兰底座安装时需要根据输送介质的特性选配对应材质的密封垫片，若输送的是有腐蚀性的介质，管路本体与法兰都需要选用耐腐蚀材质，同时弯管的壁厚要比普通直管段增加10%-15%，抵消转弯处介质冲刷带来的磨损量。设计建模过程中，弯管与主立管的相贯线位置是建模的重点，需要保证两者的内壁完全顺滑衔接，不能出现台阶、错位，否则不仅会增加流阻，还会在相贯线位置形成应力集中点，长期受管路内压、流体冲击作用下容易出现开裂。

　　另外每个弯管的出口端面都预留了对接接口的加工余量，可根据实际对接需求加工成法兰连接、螺纹连接或者快插接口形式，适配不同的现场安装条件。在设备配套场景中，这类管路常作为冷却系统的分流水路使用，比如小型注塑机的模具冷却回路、液压站的油液散热分流管路，单路输入的冷却介质通过四个分支分别输送到不同的冷却点位，再通过回流管路汇总，立式的安装结构能减少管路的水平占用空间，适合安装在设备侧方的狭小空间内。需要注意的是，若输送的是高温介质，建模时需要考虑管路的热膨胀量，法兰底座的螺栓孔可适当做成长圆孔，预留热胀冷缩的位移量，避免管路受热膨胀后产生的内应力拉裂法兰连接位置。同时弯管的排布间距需要满足安装操作空间要求，两个相邻分支之间的净距不能小于扳手的操作空间，方便后期维护时拆卸对接管路的紧固件。整个管路的壁厚设计需要根据额定工作压力核算，按照薄壁圆筒的强度计算公式，结合材质的许用应力，确定满足耐压要求的最小壁厚，再预留足够的腐蚀裕量，保证管路的使用寿命。
