变速器用斜齿锥齿轮传动结构设计

在重载变速器的传动链路设计中，斜齿锥齿轮是解决相交轴动力换向传输的核心零件，这类齿轮常布置在变速器的动力输入与输出轴呈空间相交的节点位置，常见于商用车变速器、工程机械行走驱动箱、工业减速机的换向传动段，承担着改变动力传递方向、匹配不同轴系转速扭矩的核心作用。不同于直齿锥齿轮的瞬时单齿线接触特性，斜齿锥齿轮的轮齿沿节锥面呈螺旋角排布，啮合过程中轮齿是逐步进入接触再逐步退出啮合，不会出现直齿锥齿轮啮合瞬间的刚性冲击，这一特性让它在中高速、重载交变载荷的传动场景下，能大幅降低传动噪音与啮合冲击，提升整套传动系统的运行平稳性。

从实际设计逻辑来看，这类斜齿锥齿轮的螺旋角通常选取在15度到30度的区间内，螺旋角的取值直接关联到齿轮的轴向推力大小与重合度参数：螺旋角越大，轮齿啮合的重合度越高，传动过程越平稳，单齿承受的载荷峰值越低，但随之产生的轴向推力也会同步增大，这就要求配套的支撑轴承必须选用能承受双向轴向载荷的圆锥滚子轴承或者角接触球轴承，在轴系设计时要预留足够的轴承安装空间，同时要考虑轴系的轴向定位结构，避免运行过程中轴向窜动导致轮齿啮合错位，引发偏载、点蚀甚至断齿的失效问题。

在外形与安装边界的设计考量上，斜齿锥齿轮的节锥角、安装距是决定整套换向传动能否正常装配的核心参数，设计时需要严格匹配配对齿轮的安装距公差，保证两齿轮的节锥顶点能够重合，否则会出现轮齿接触区偏移，要么是轮齿大端接触应力过大导致早期磨损，要么是小端接触重合度不足引发传动冲击。齿轮的轮坯设计要兼顾安装定位需求，通常轮毂端会设计与轴配合的内孔，配合公差根据载荷等级选取H7/k6或者H7/m6的过渡配合，同时设计键槽来传递扭矩，部分重载场景下还会在轮毂端面设计锁紧螺纹孔，通过圆螺母将齿轮轴向锁紧在轴上，避免交变载荷下齿轮出现轴向窜动。

从实际应用的工况适配来看，这类斜齿锥齿轮在变速器中通常和圆柱斜齿轮搭配组成多级传动组，第一级通过锥齿轮完成动力换向，后续通过圆柱斜齿轮组完成转速扭矩的匹配，设计时需要核算锥齿轮的接触强度与弯曲强度，根据输入扭矩、转速选取合适的模数与齿宽参数，齿宽通常取节锥母线长度的三分之一左右，过宽的齿宽会提升加工难度，同时容易因为装配误差导致轮齿端部偏载，过窄的齿宽则会导致单齿载荷过大，降低齿轮的使用寿命。在建模过程中，需要准确构建轮齿的螺旋齿面，保证齿面的渐开线轮廓与螺旋角参数准确，因为齿面的加工精度直接影响后续的啮合接触区位置，实际生产中这类齿轮通常采用精锻或者铣齿后磨齿的工艺，建模时预留的加工余量也要匹配对应的工艺路线，避免后续加工出现尺寸超差的问题。

在轴系配套设计时，除了轴承的选型，还要考虑齿轮的润滑路径，斜齿锥齿轮啮合过程中因为齿面滑动摩擦会产生大量热量，通常变速器采用飞溅润滑的方式，设计时要保证齿轮转动时能够将箱体内的润滑油带到啮合位置，同时在箱体对应位置设计回油槽，避免润滑油在轴承腔位置堆积引发油封渗漏。另外，斜齿锥齿轮运行时产生的轴向力会通过轴承传递到箱体壁，因此箱体上的轴承安装座需要设计足够的加强筋结构，提升轴承座的刚性，避免重载下箱体变形导致轴系倾斜，影响齿轮的正常啮合。很多现场维修的失效案例里，不少斜齿锥齿轮的早期磨损并不是齿轮本身的参数设计问题，而是箱体刚性不足、轴承预紧力调整不当，导致轮齿啮合时接触区长期偏离设计位置，最终引发齿面过早点蚀、剥落。

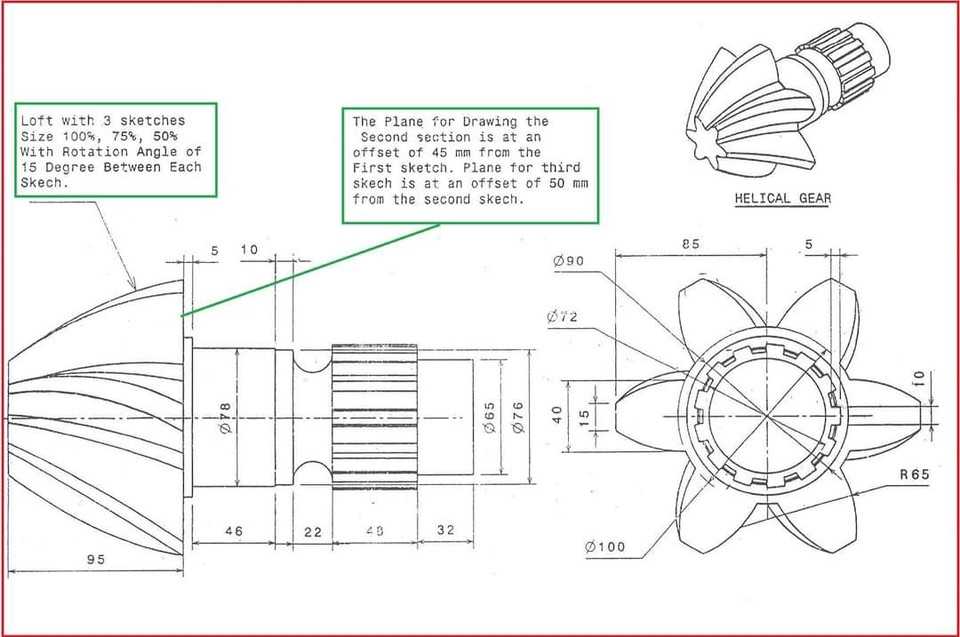

对于三维建模从业者而言，构建这类斜齿锥齿轮模型时，不能只单纯做出齿形外观，需要重点关注安装基准的尺寸准确性，包括安装距、内孔配合尺寸、键槽位置、端面定位尺寸这些和装配直接相关的参数，因为这些参数直接决定了模型导入装配体后能否完成正确的装配配合，也能为后续的工程图输出、干涉检查、运动仿真提供准确的模型基础。在做运动仿真时，可以通过施加实际工况的扭矩载荷，观察轮齿的啮合接触应力分布，验证螺旋角、齿宽参数选取的合理性，提前发现设计中存在的参数匹配问题，减少后续实物试制阶段的改模成本。
