CATIA设计的L型切断工序支撑构件

在冲压切断类工装的工位布局中，这类L型支撑构件是工位定位系统里的基础受力件，主要承担切断工序中工件侧部的支撑限位作用，避免切断过程中工件受冲裁力发生翘曲移位，保障切断面的平面度与尺寸公差符合工艺要求。从实际产线应用来看，这类构件常布置在多工位级进模的切断工位侧方，或是独立切断工装的工件定位侧，直接与待加工工件的基准面接触，承受冲裁过程传递的侧向反力，因此结构的刚性与安装精度直接影响切断工序的成品合格率。

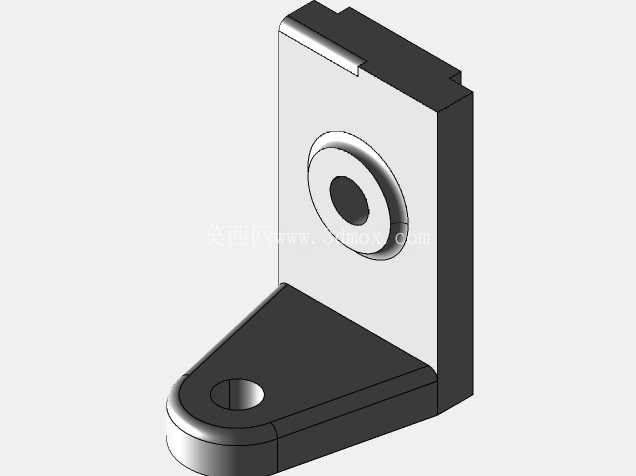

从结构设计逻辑来看，该构件采用直角弯折的L型布局，竖直段与水平段采用一体化结构设计，避免拼接结构带来的装配间隙与刚性不足问题。竖直段中部设置的带凸台通孔，用于安装定位衬套或是耐磨顶销，凸台结构能够提升孔位周边的结构强度，避免长期受侧向力导致孔位变形，同时凸台的端面可作为工件定位的基准面，加工时只需保证凸台端面的平面度与垂直度，即可快速满足定位精度要求，降低后续装配调试的修配工作量。水平段端部设置的沉头通孔，用于将整个构件固定在工装基板或是设备安装面上，沉头结构可让螺栓头部完全沉入构件内部，不会突出安装面干涉工件的上下料动作，同时水平段的圆弧过渡设计，能够分散安装位置的应力集中，避免长期受冲击载荷导致构件根部出现裂纹。

在安装边界的考量上，该构件的竖直段高度需要匹配待加工工件的定位高度，保证定位凸台的中心高度与工件的受力支撑点高度重合，避免支撑点偏移带来的附加弯矩；水平段的安装孔位间距需要适配工装基板的T型槽间距或是预设螺纹孔位置，无需额外加工转接板即可直接安装，减少工装的装配层级。构件的整体厚度根据冲裁力大小选型，常规10吨以内的切断工序，构件壁厚设置在12-18mm即可满足刚性要求，若用于大吨位厚板切断工位，可在竖直段背部增加加强筋结构，进一步提升抗变形能力。

设计过程中需要重点关注两个形位公差要求：一是竖直段定位凸台端面与水平段安装底面的垂直度，公差需要控制在0.02mm以内，避免支撑面倾斜导致工件定位偏移；二是水平段安装面的平面度，公差控制在0.015mm以内，保证构件安装后与基板完全贴合，不会出现安装间隙导致受力时发生微动磨损。孔位加工时，竖直段的定位孔需要预留衬套安装的过盈配合余量，方便后续更换耐磨衬套，延长构件的整体使用寿命，无需因为定位面磨损就整体更换构件，降低工装的维护成本。

从实际使用场景拓展来看，这类构件除了用于切断工位的支撑，也可通过更换竖直段的定位销类型，适配折弯工位、冲孔工位的侧部定位需求，只需调整定位凸台的伸出长度与孔位直径，即可快速适配不同规格工件的定位要求，具备较强的工装通用性。在三维建模过程中，需要重点还原直角处的圆角过渡、凸台的拔模斜度以及沉头孔的深度参数，这些细节直接影响后续铸造或是机加工的工艺可行性，比如铸造毛坯的圆角半径不能小于2mm，避免铸造时出现应力裂纹，沉头孔的深度需要匹配对应规格内六角螺栓的头部高度，保证螺栓安装后不会突出安装面。
