这款叶轮属于离心式流体做功部件,核心应用场景覆盖中小功率离心通风机、低压离心水泵、微型涡轮增压器压气机端等通用流体输送设备,作为设备核心转子做功单元,直接决定整机的风压、流量、运行效率与气动噪声水平。实际运行过程中,叶轮随主轴高速旋转,通过叶片间的流道对进入叶轮中心的流体介质做功,将原动机输入的机械能转化为流体的压力能与动能,最终通过蜗壳导流将介质输送至目标管路或作业空间。

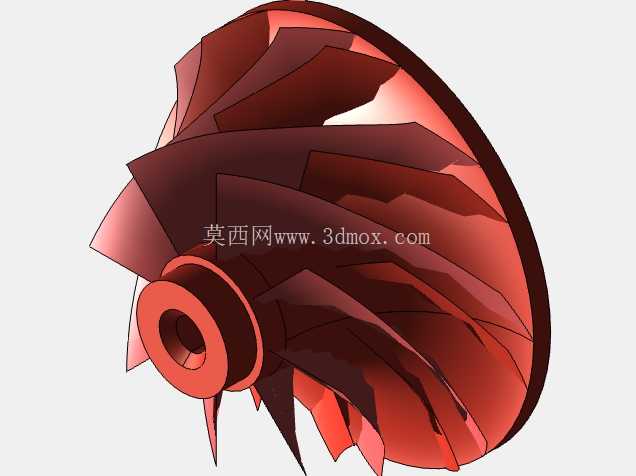

从功能特性来看,该叶轮采用后弯式长短叶片间隔布局,长叶片承担主要的流体导流与能量传递作用,短叶片设置在相邻长叶片的流道中段,可有效抑制大流量工况下长叶片吸力面的气流分离,降低流道内的二次流损失,拓宽叶轮的高效运行区间,同时减少高速旋转时的叶片激振力,降低运行过程中的气动噪声。叶轮轮盘采用等强度锥面设计,从中心轮毂处向外缘逐渐减薄,既保证高速旋转时的结构强度,避免轮盘在离心力作用下出现过大的径向变形,又能合理控制叶轮整体转动惯量,降低原动机启动时的扭矩负载。轮毂位置设计有同轴定位通孔与端面定位台阶,安装时可与主轴的轴颈段实现间隙配合定位,配合端面的压紧端盖即可完成轴向固定,无需额外设计复杂的定位结构,适配常规的悬臂式转子安装布局。
设计过程中首先需要明确目标工况的设计点参数,包括额定流量、额定压升、工作介质密度、设计转速,基于一元流动理论初步计算叶轮的进出口直径、叶片进出口安装角、叶片数、流道宽度等核心参数,再通过三维建模完成叶片的曲面构建,叶片型线采用空间扭曲设计,从轮毂侧到轮缘侧的安装角平滑过渡,保证流体在流道内沿程速度变化均匀,避免局部流速突变造成的冲击损失。建模完成后需要对叶片与轮盘、轮盖的连接位置做圆角过渡处理,避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷,同时减少运行过程中应力集中引发的结构疲劳风险。
安装边界方面,叶轮中心的安装孔直径需与配套主轴的轴径保持IT7级公差配合,轮毂端面的端面跳动公差需控制在0.02mm以内,避免高速旋转时出现动平衡超差问题;叶轮外缘与配套蜗壳内壁的径向间隙需控制在叶轮直径的千分之五到千分之八区间,间隙过大会造成流体泄漏损失降低整机效率,间隙过小则可能因叶轮运行时的径向变形、主轴振动出现擦碰故障。叶轮的轴向安装位置需保证叶片进口边与蜗壳的进口流道对中,偏差不超过1mm,避免流体进入叶轮时出现偏流导致效率下降、振动加剧。
针对铸造工艺的适配设计上,所有叶片的拔模斜度控制在1.5度到2度之间,轮盘与轮毂的连接位置设置均匀的过渡圆角,最小壁厚不小于3mm,避免铸造充型过程中出现浇不足的缺陷;叶轮做静平衡与动平衡校验时,可在轮盘的外缘背面预留去重区域,通过铣削去除多余材料实现动平衡精度达标,满足G2.5级的高速转子平衡要求,适配最高每分钟上万转的运行工况。
