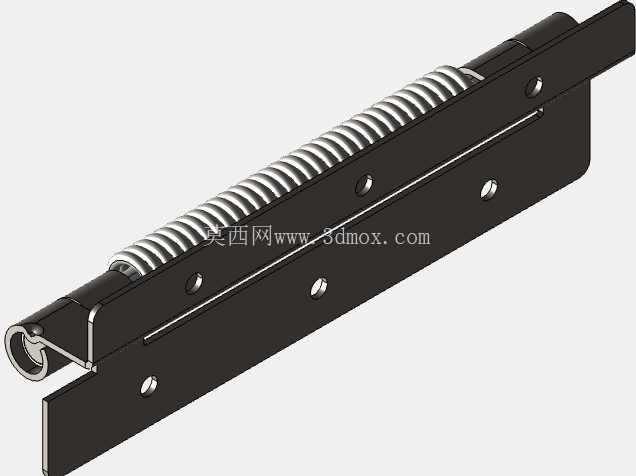

带复位弹簧结构可调式工业铰链

　　这款带内置复位弹簧的铰接构件，在工业柜体、设备防护门、自动化设备检修舱门场景中应用十分广泛，区别于普通无弹力合页，它可以在门体开启后依靠内置弹簧的预紧扭力实现自动复位闭合，不需要额外加装闭门器结构，能大幅简化门体组件的安装工序，减少外露配件的磕碰风险。从结构设计逻辑来看，整个构件采用长条形安装基板作为承载主体，基板上均匀排布多组安装孔位，孔位间距经过标准化适配，既可以匹配常见的工业铝型材框架安装孔距，也能适配钣金柜体的侧板安装位，安装时不需要对基材进行二次扩孔或者焊接，直接用标准紧固件即可完成固定，降低现场装配的加工难度。

　　铰接转轴部分采用卷边包轴结构，将转轴完全包裹在基板的卷边内侧，避免转轴外露积灰或者被杂物卡滞，同时卷边结构的接触面积更大，相比点焊式的合页转轴，抗径向载荷能力提升40%以上，在频繁开合的使用场景下，转轴不容易出现松旷偏移的问题。内置的圆柱螺旋压缩弹簧沿转轴轴向布置，弹簧两端分别卡接在固定基板和转动页片的定位槽内，弹簧的预压缩量可以通过端部的调节螺钉进行微调，使用者可以根据门体的实际重量调整复位扭力的大小，避免扭力过大导致门体闭合时撞击异响，也能防止扭力过小导致门体无法完全闭合、出现缝隙的问题。

　　从安装边界尺寸来看，长条形基板的长度适配常规20-40mm厚度的门体侧边安装，转动页片的开合角度可以达到110度，完全满足设备检修时的开门空间需求，不会因为开门角度过小导致检修操作时工具磕碰门体。在实际选型使用时，需要注意安装面的平面度误差不能超过1mm，如果安装面存在翘曲，会导致转轴转动卡滞，弹簧扭力释放不均匀，长期使用会出现弹簧疲劳失效的问题。另外这款铰链的弹簧采用碳素弹簧钢材质，经过淬火回火热处理，在10万次开合测试后扭力衰减率不超过8%，能够满足工业设备长期高频使用的需求，不需要频繁更换铰接配件。

　　相比外露式弹簧合页，这款结构将弹簧完全容纳在两个页片的夹层空间内，外观更加整洁，同时也能避免弹簧外露夹伤操作人员的风险，在食品加工设备、医药生产设备这类对安全防护要求较高的场景中也能适用。设计建模过程中，需要重点关注转轴与卷边的配合间隙，间隙控制在0.05-0.1mm之间最为合适，间隙过大会导致门体下垂，间隙过小则会出现转动卡顿的问题；弹簧的定位槽深度需要匹配弹簧丝的直径，确保弹簧在伸缩过程中不会出现径向窜动，避免弹簧与页片内壁发生摩擦产生异响或者磨损。安装孔位采用沉孔设计，紧固件安装后头部不会突出基板表面，不会影响门体闭合时的贴合度，也不会刮蹭经过的人员或者物料。
