工业设备用钣金支架连接构件

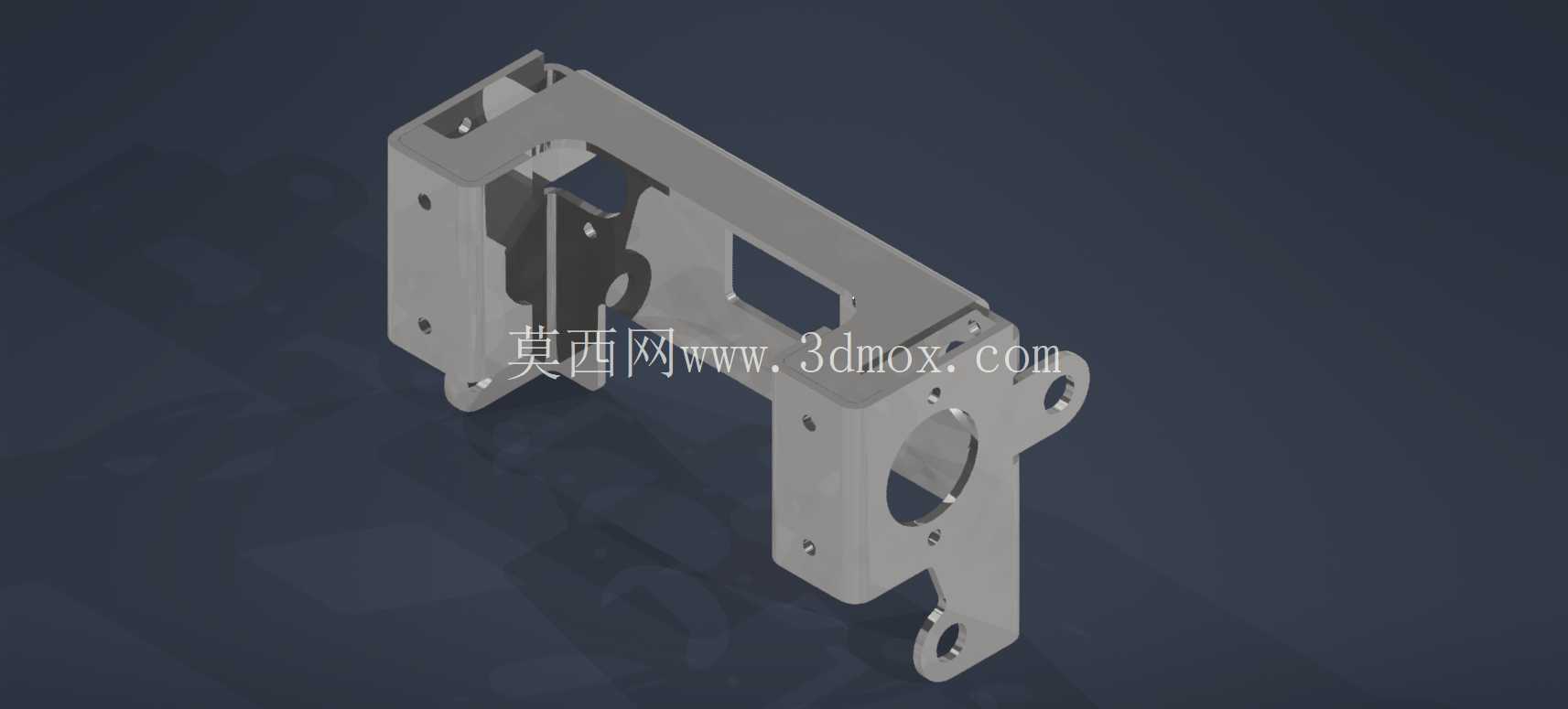

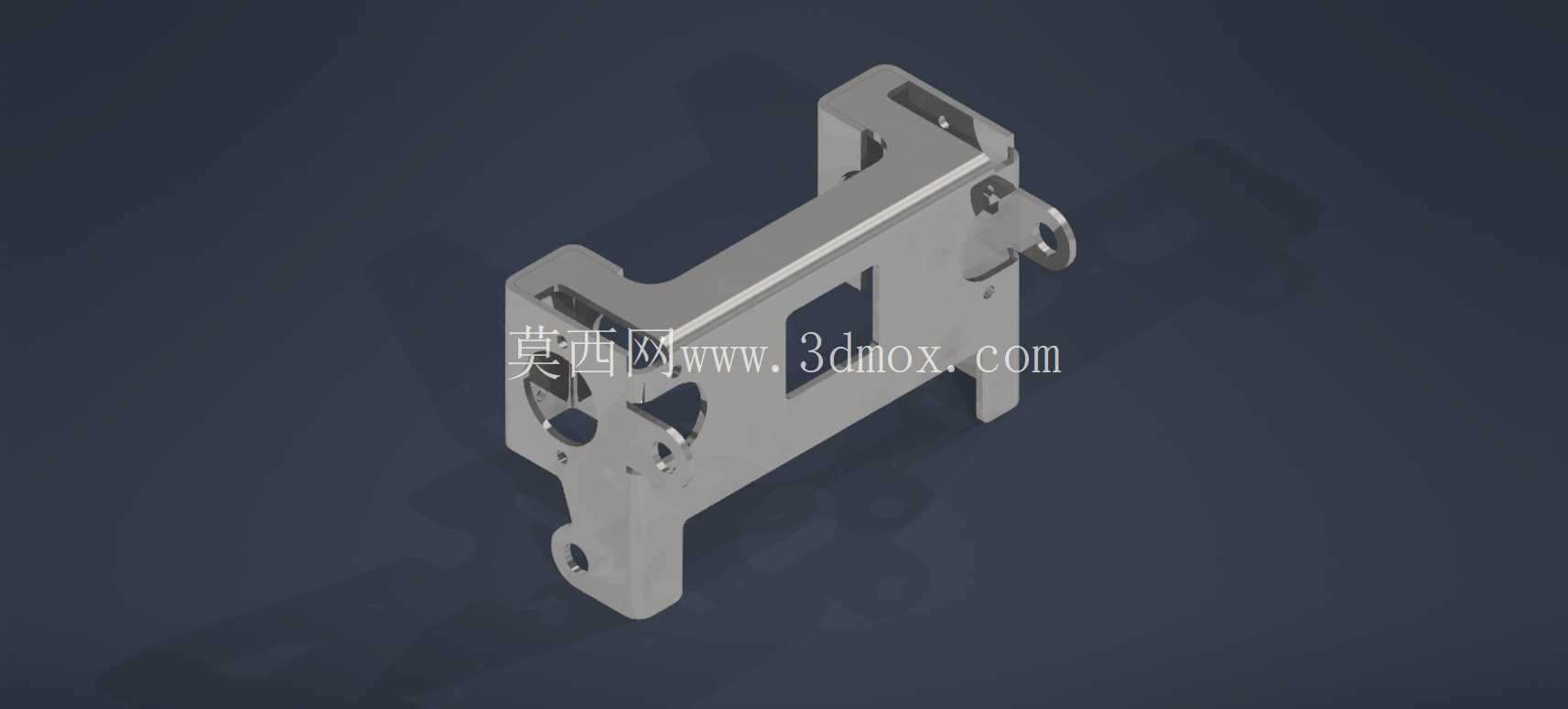

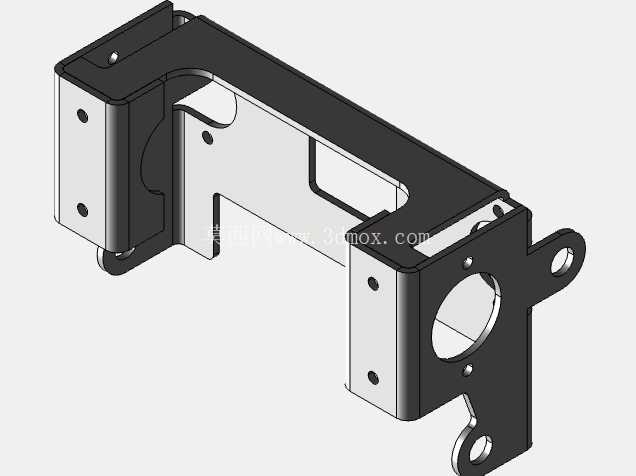

　　这类钣金支架类连接构件，在工业自动化产线、小型机电设备内部的组件固定场景中应用十分广泛，多数时候承担着不同功能模块之间的位置衔接、载荷传递作用，区别于标准型材拼接的支架，这类一体化折弯成型的构件能在有限的安装空间内，同时满足多组部件的安装定位需求，减少零散紧固件的使用数量，降低设备整体装配的累计误差。从结构设计逻辑来看，该构件采用一体化钣金折弯加局部机加工的工艺路线，主体框架通过折弯形成U型的主体承载结构，两侧伸出的安装耳板上预留了不同孔径的安装孔位，其中大尺寸的通孔用于穿过轴类部件或者管线，周边均匀分布的小孔用于螺栓紧固，不同位置的孔位公差根据装配需求做了区分：需要精准定位的配合孔采用 tighter 公差带设计，仅做穿装固定的过孔则预留了足够的装配间隙，避免装配过程中出现孔位错位无法安装的问题。

　　在实际设备装配场景中，这类构件往往处于两个功能模块的衔接位置，比如小型检测设备中传感器模块与主体机架的连接，或者小型动力传输结构中张紧轮的安装载体，需要同时承受静态的部件自重以及设备运行过程中产生的振动载荷，因此在折弯的转角位置做了局部的加强结构设计，避免长期受载后出现钣金变形，导致连接的部件位置偏移，影响设备运行精度。安装边界方面，该构件的整体外轮廓尺寸适配小型设备内部的紧凑安装空间，主体框架的内部空腔可以容纳部分小型电气元件或者传动零件，充分利用安装空间，减少设备整体的体积冗余；各个安装面的平面度在设计时做了明确要求，保证与之贴合的部件安装后不会出现倾斜，安装孔的位置度公差控制在合理范围内，既不会因为公差过严提升加工成本，也不会因为公差过松导致装配后部件位置偏差过大。

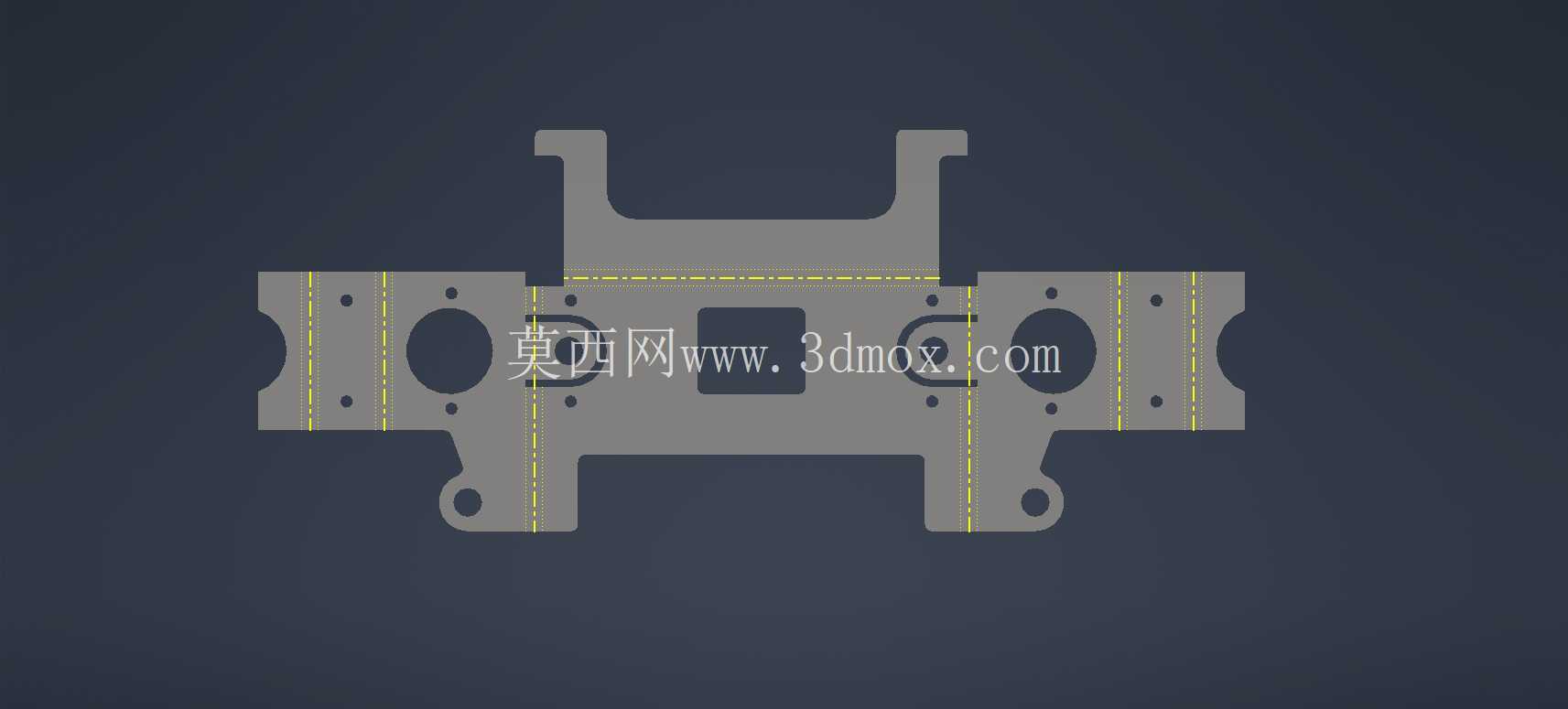

　　设计过程中优先考虑了加工工艺的可行性，所有折弯边的内R角匹配常规钣金折弯的刀具参数，不需要定制特殊刀具就能完成加工，局部需要较高精度的孔位在钣金成型后再进行二次机加工，避免折弯变形导致孔位偏移，同时在构件的边缘位置都做了倒角处理，去除钣金剪切产生的毛刺，避免装配过程中划伤操作人员或者损坏配套的线缆、密封件等易损部件。从载荷传递的路径来看，构件承受的载荷从各个安装点的连接位置传递到主体折弯框架上，再通过底部的安装孔传递到设备主机架上，整体的受力路径短且结构连续，没有出现应力集中的薄弱截面，在长期受交变载荷的工况下也不容易出现疲劳断裂的问题。

　　这类构件在设计时没有采用多余的装饰性结构，所有的结构特征都服务于安装固定、载荷承载的实际功能，外露的安装面都预留了足够的扳手操作空间，方便后期设备维护时的拆装操作，不需要额外拆除周边的其他部件就能完成该构件或者其搭载部件的更换，能有效降低设备后期的维护成本。
