单翼融合式小型航空教具结构设计

这款单翼融合构型的航空类结构件，最初是面向中小学航空科普教具、高校航空航天专业入门课程演示场景开发的，核心用途是让学习者直观理解固定翼单翼机的气动布局逻辑、各部件连接关系，也可作为小型风洞试验的简易验证载体，或是文创类航空周边的结构原型。从实际落地的使用场景来看，它既可以直接通过3D打印制作成拼装教具，也能作为铸造工艺的母模，批量生产轻量化的合金展示件，适配科普展陈、教学演示、文创衍生等多个场景的需求。

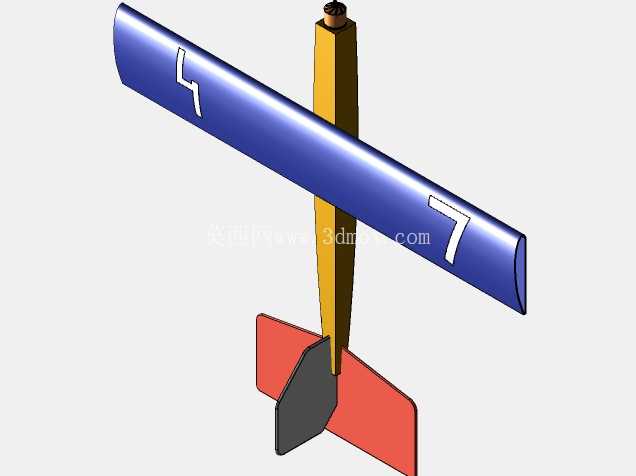

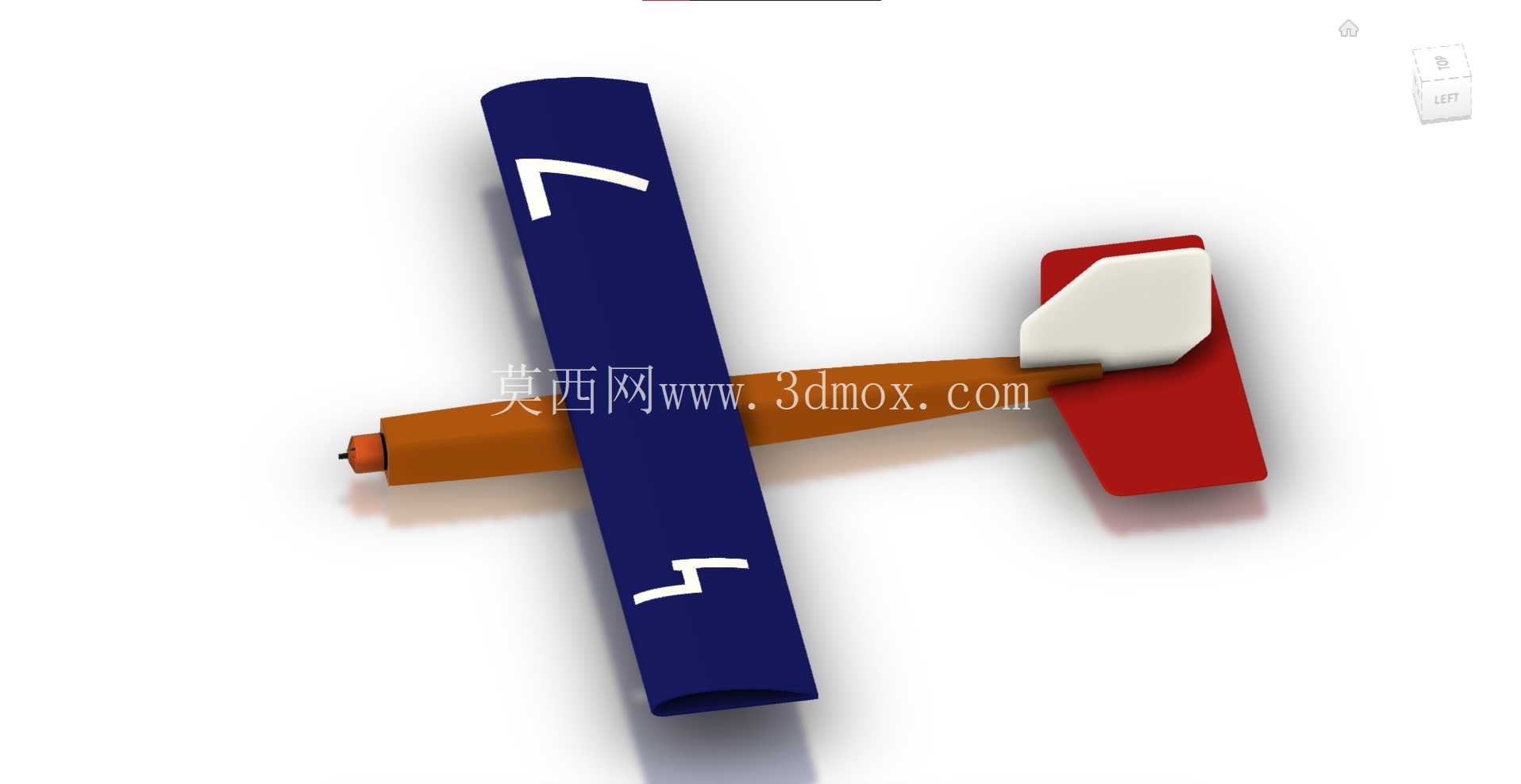

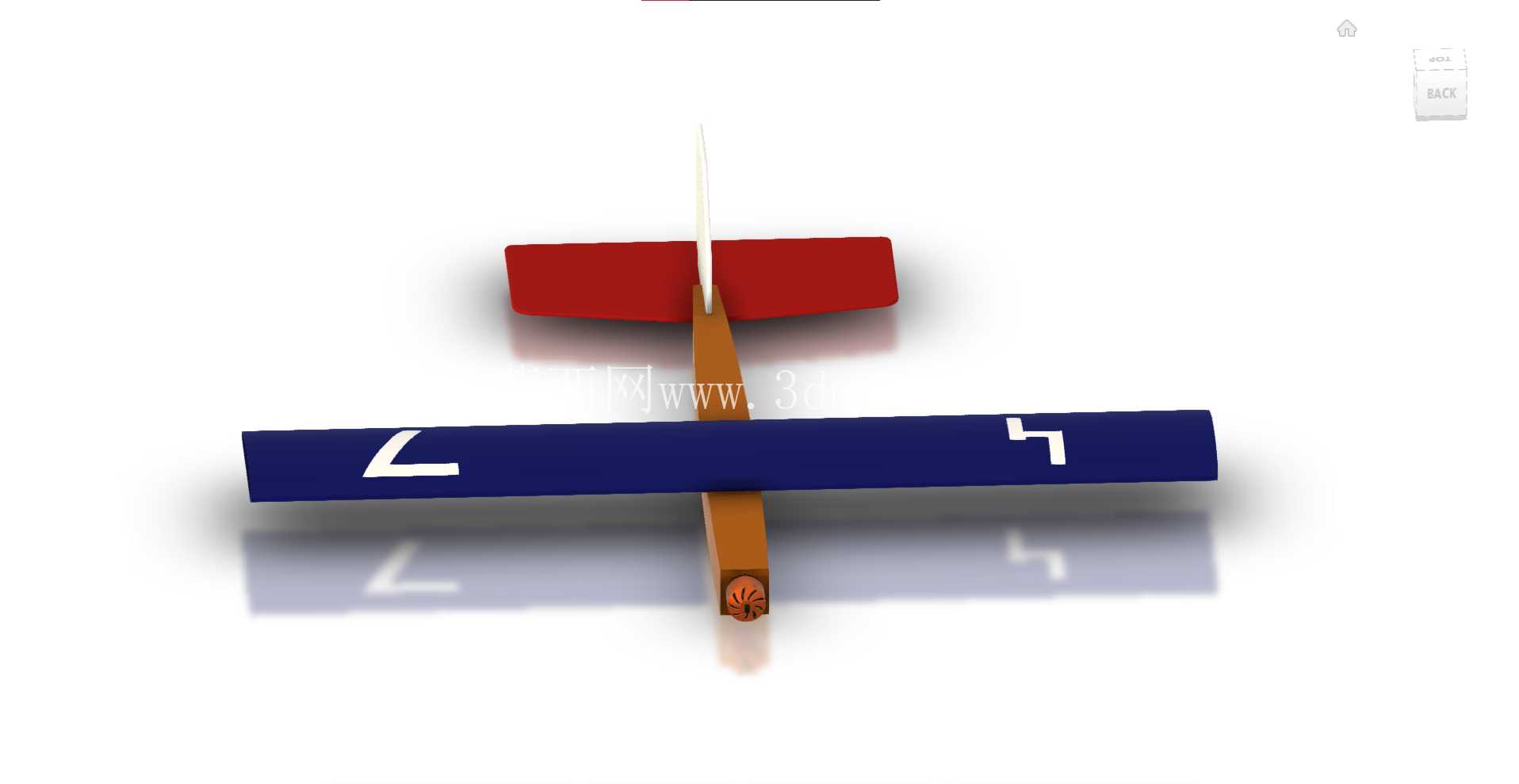

从功能特性上看，该结构采用上单翼布局，机翼与机身采用融合过渡设计，没有传统机型的明显机翼整流罩台阶，能在低速飞行状态下减少翼根处的气流干扰，降低诱导阻力，对于小型低速教具类飞行器来说，这种设计能提升滑翔状态下的升阻比，让手掷滑翔的滞空时间更长，更适合教学演示时的效果呈现。尾翼部分采用常规布局的垂直尾翼加水平尾翼组合，垂尾与平尾采用分体式快拆结构，不需要额外紧固件就能和机身尾段卡接固定，既方便运输收纳，也能让学习者直观理解尾翼对飞行器航向、俯仰稳定性的作用，在教学过程中可以快速更换不同面积的尾翼组件，对比不同尾翼参数对飞行姿态的影响。

设计思路上，整个结构没有设置复杂的内部航电舱，所有部件都做了等壁厚处理，最小壁厚控制在2mm，既满足3D打印时的自支撑要求，不需要额外添加支撑结构就能完成打印，也适配砂型铸造、熔模铸造的工艺要求，铸造时的拔模斜度统一设置为1.5°，所有转角处都做了R2的圆角过渡，避免铸造过程中出现应力集中、浇不足的缺陷。机身前段预留了标准的配重块安装腔，可以根据不同的投掷力度、飞行场景调整重心位置，重心允许的调整范围在机翼前缘30%到35%弦长区间内，适配不同使用场景下的配平需求。机翼上表面设置了简易的扰流标识，实际使用时可以作为气流流动的演示参考，在风洞试验中粘贴丝线就能直观观察机翼上表面的气流分离情况。

外形尺寸与安装边界方面，整机翼展控制在220mm，机身总长180mm，机高65mm，所有部件的最大外轮廓尺寸都不超过230mm，刚好适配桌面级FDM3D打印机的常规打印尺寸，不需要拆分打印就能一次成型机翼、机身主体部件。各部件的连接接口都采用统一的6mm直径卡接柱，安装公差控制在±0.1mm，既保证拼接后的结构强度，也不会出现过紧无法拆装的问题。如果作为铸造母模使用，整个模型的分型面设置在机翼弦平面位置，分型面没有复杂的倒扣结构，上下模合模时的定位止口设置在机身两侧，能有效避免合模错位导致的铸件尺寸超差。机翼的翼型采用相对厚度12%的平凸翼型，这种翼型在低速下升力系数大，失速迎角范围宽，对于新手操作的教学演示场景来说容错率更高，不容易因为投掷角度偏差出现失速坠机的情况。尾翼的平尾采用对称翼型，安装角设置为0°，垂尾后掠角为15°，能保证低速下的航向稳定性，避免飞行过程中出现偏航滚转的问题。机身头部做了圆弧钝化处理，既避免尖锐边角带来的使用安全隐患，也能减少头部的气流分离，降低整机的压差阻力。整个结构没有设置多余的装饰性凸起，所有外露面都做了光顺处理，既降低打印、铸造后的后处理工作量，也能减少飞行过程中的寄生阻力。在实际教学使用中，这款结构还可以拓展加装简易的橡皮筋动力组件，机身头部预留的动力安装位直径8mm，能适配常规的航空模型橡皮筋挂钩，不需要额外打孔改造就能从手掷滑翔机改装为动力滑翔机，拓展教学演示的内容维度。
