加尔各答地铁客运轨道车辆外观结构

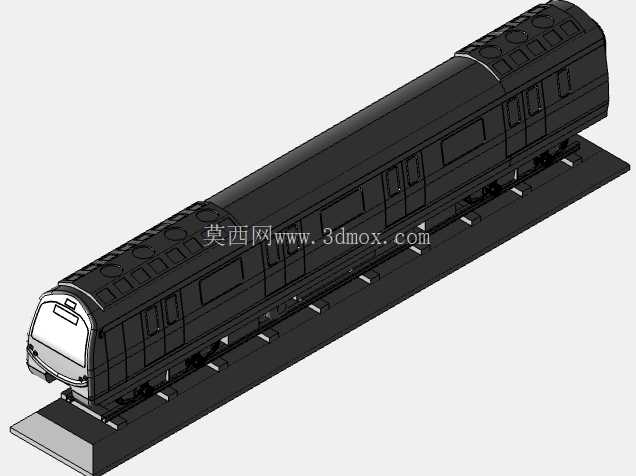

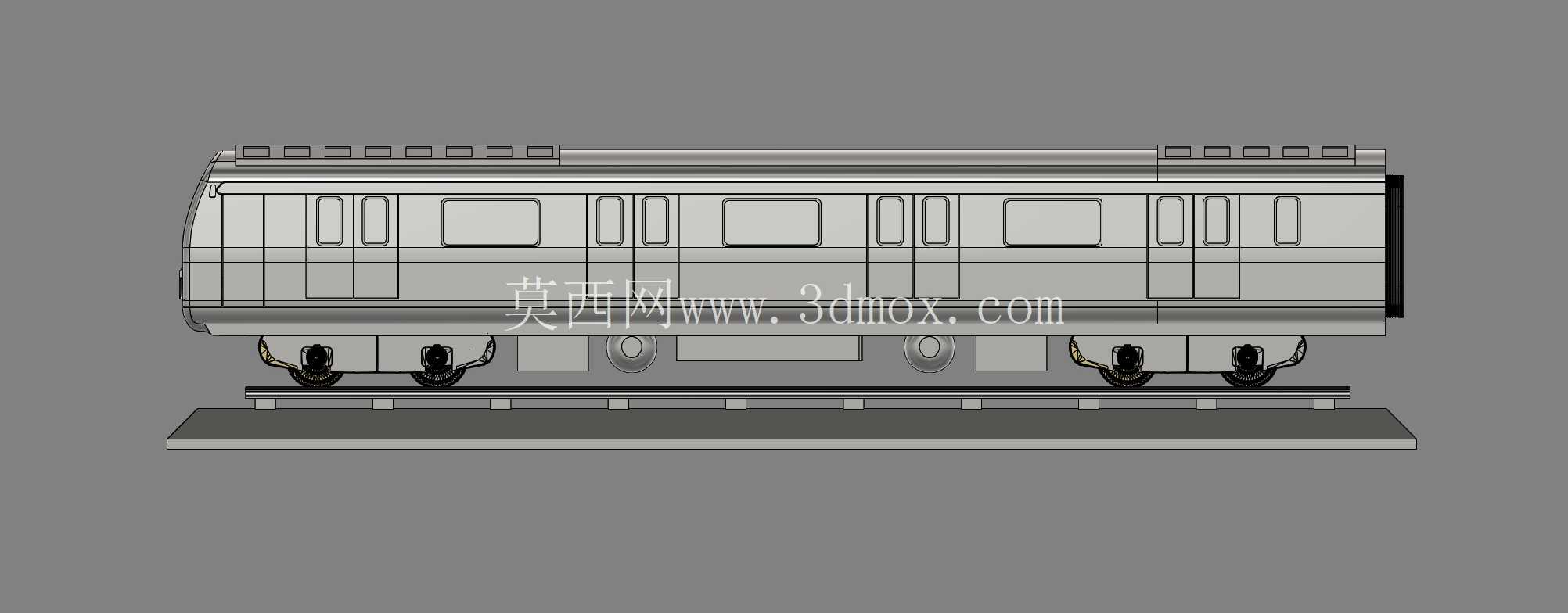

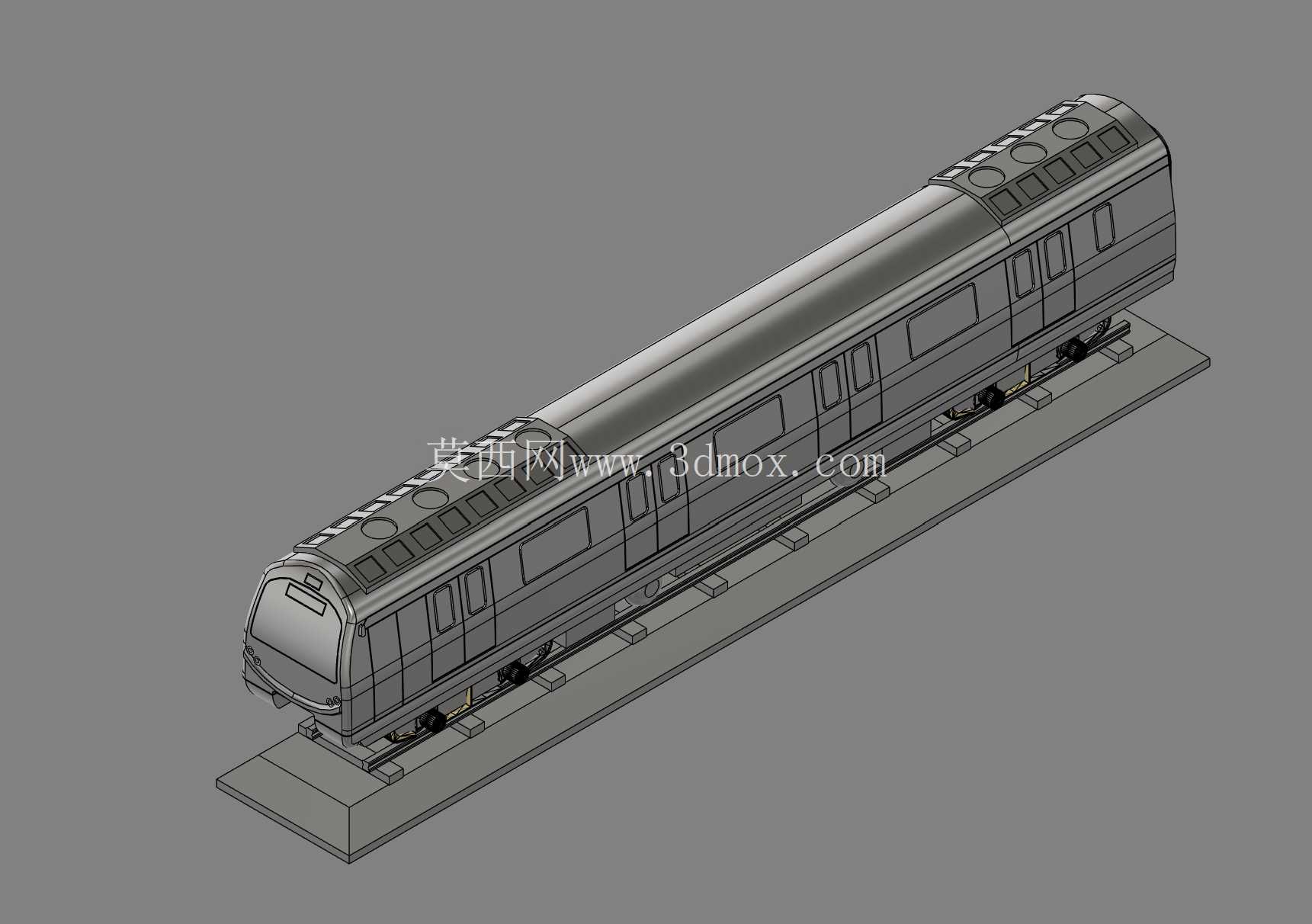

城市轨道交通系统的客运载具设计中，车体外部几何的精准还原是工程可视化、方案验证环节的核心基础，这套加尔各答地铁风格的客车三维结构，完整覆盖了现代地铁载具的外部全部几何特征，可直接用于轨道交通领域的方案评审、教学演示、概念迭代等多个场景。从结构组成来看，模型首先还原了符合空气动力学特性的车头端部造型，曲面过渡完全匹配现役地铁客车的风阻优化逻辑，没有多余的几何冗余，能够直接导入流体仿真模块做初步的外流场验证，不需要额外做曲面修补。车身侧围的轮廓严格遵循地铁车辆的设备布局逻辑，车窗、车门的开孔位置与实际车体的承载梁架位置完全对应，车顶的设备舱凸起、通风口结构都做了等比例还原，甚至车顶边缘的走线槽细节都有清晰的几何表达，不需要二次建模就可以直接用于车体外观的渲染出图。

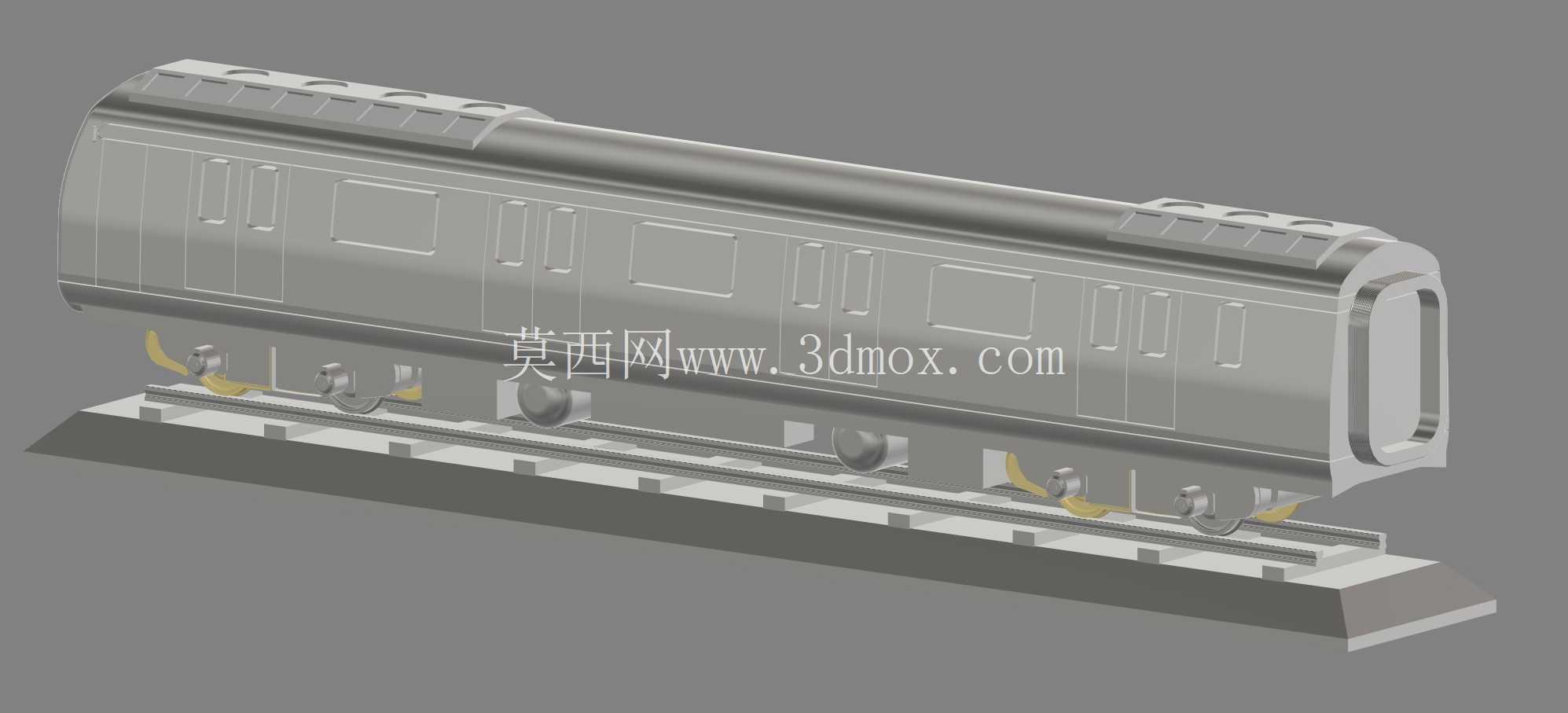

模型配套的简化轨道与展示底座，并非单纯的装饰结构，其安装边界完全匹配地铁车辆的实际限界要求，轨道的轨距、道床的高度都按照标准轨距的比例缩放，转向架与轨道的接触位置做了精准的对位约束，导入装配环境后不需要重新调整配合关系就可以直接生成车辆在轨道上的运行动画。转向架部分的结构还原度足够支撑结构布局分析，轮对、轴箱、悬挂连杆、构架的相对位置完全符合真实地铁转向架的装配逻辑，虽然没有做内部的零件拆分，但外部的安装接口位置都做了明确的几何标识，做转向架方案选型时可以直接在这个模型基础上替换不同结构的转向架子装配，不需要重新匹配车体的安装位。

从实际应用场景出发，这套结构既可以给轨道交通方向的学生做教学演示，直观展示地铁客车的外部组成与各部件的相对位置，也可以给从事轨道交通装备设计的工程师做概念方案的快速迭代，不需要从零开始搭建车体基础曲面，直接在现有几何上调整局部造型就可以快速输出不同的方案版本。做运输系统规划的人员也可以用这个模型做线路场景的搭建，配合车站、轨道的三维模型生成完整的线路可视化场景，用于项目汇报或者公众展示。模型的几何做了合理的轻量化处理，在保留所有外部结构细节的前提下，控制了整体的面片数量，即使是配置一般的办公电脑也可以流畅旋转、缩放查看，不会出现卡顿的情况，做动画渲染时也不需要过高的硬件配置就可以输出清晰的效果。

在设计思路上，这套结构没有追求过度的零件拆分，而是把重点放在了外部轮廓的精准性与安装接口的正确性上，毕竟对于工程可视化、概念设计、教学演示这类场景来说，过度的内部细节反而会增加模型的复杂度，影响操作流畅度。车体的曲面全部采用G2连续过渡，没有尖锐的棱角或者几何破面，导入不同的三维软件都可以正常识别，不会出现曲面丢失、法线错误的问题。车门与车窗的轮廓线都做了单独的图层区分，后续如果要做车身贴图、涂装方案设计，可以直接提取这些轮廓线生成贴图的参考边界，不需要重新描线。车顶的设备舱盖板做了分块处理，和实际车辆的设备检修口位置对应，做检修场景的演示时可以单独隐藏对应盖板，展示内部设备的布局位置。

安装边界方面，车体的长度、宽度、高度比例完全符合现役B型地铁客车的尺寸比例，转向架的中心距、车钩的安装面位置都预留了标准接口，如果后续要做车钩连接、多节编组的装配，只需要按照标准车钩的配合关系对齐就可以完成编组，不需要调整车体的相对位置。轨道底座的长度刚好覆盖单节客车的全部转向架位置，做多节编组展示时可以直接拼接多个底座单元，不会出现轨道错位或者转向架悬空的问题。整个模型的几何原点设置在车体中心的轨道平面上，导入场景后不需要重新调整坐标就可以直接放置在地面或者轨道装配体上，减少了前期的模型调整工作量。对于需要做车辆现代化改造、翻新方案设计的从业者来说，这套基础模型可以作为方案修改的基底，调整车头造型、车身侧围的线条、车顶设备布局都可以在现有几何上直接编辑，大幅缩短方案设计的周期。
