精密机加工金属零部件组三维结构

　　这批机加工金属构件，主要面向非标自动化设备、精密检测仪器、小型专用机床的装配配套场景，不同形态的零件分别承担定位支撑、传动连接、导向限位、密封防护等不同功能，整套零件的加工精度直接影响整套设备的运行稳定性与重复定位精度。从结构设计逻辑来看，所有零件的基准面选择都遵循了加工与装配基准统一的原则，带安装底座的支撑类零件，底部安装面做了0.8μm的粗糙度要求，底座上的沉头孔位置度公差控制在0.02mm以内，避免装配时出现干涉，同时保证安装后零件的垂直度满足设备运行要求。

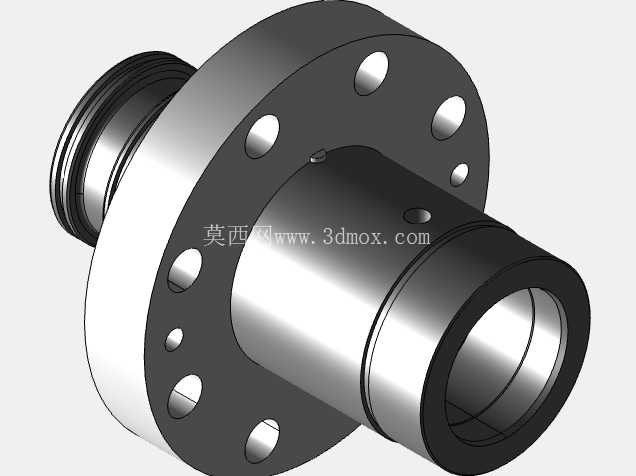

　　长条形的导向类零件，侧面导向面做了高频淬火处理，表面硬度达到HRC58-62，耐磨性能可以满足设备长期往复运动的使用需求，零件两端设计了倒角过渡，既可以避免装配时刮伤配合件，也能去除加工毛刺防止安装过程中出现割伤风险。带内孔的轴套类零件，内孔与外圆的同轴度公差控制在0.015mm以内，内孔表面做了珩磨处理，保证与传动轴配合时的间隙均匀，减少运行过程中的偏磨问题，零件侧壁的油孔位置经过反复校核，装配后可以正好对准配合轴的油槽，保证润滑脂能够顺利进入摩擦面，降低长期运行的磨损速率。环形的密封类零件，端面平面度公差控制在0.01mm以内，装配后可以与密封面完全贴合，避免出现介质泄漏问题，零件边缘做了R0.5的圆角过渡，防止安装时刮伤密封圈导致密封失效。小型的紧固件与连接块类零件，所有棱角都做了去毛刺处理，螺纹孔的垂直度经过严格校验，保证螺丝装配时不会出现偏斜，连接块上的定位销孔与安装孔的相对位置公差控制在0.01mm以内，装配时可以通过定位销实现快速精准定位，减少现场装配的调整时间。

　　从安装边界来看，整套零件中最大的底座类零件轮廓尺寸控制在120mm×80mm×65mm范围内，最小的紧固件类零件尺寸仅几毫米，所有零件的安装孔位都经过装配干涉校验，在配套设备的预留安装空间内，可以完成无干涉装配，不需要额外进行现场二次加工。不同零件的材质选择也匹配了各自的功能需求，承受载荷的支撑类零件选用45号钢调制处理，导向类零件选用轴承钢加工，密封配合类零件选用不锈钢材质，避免长期使用出现锈蚀影响密封性能。

　　在建模过程中，所有零件的倒角、退刀槽、越程槽等工艺结构都按照实际加工要求做了完整还原，没有出现忽略工艺结构导致的模型与实际加工件不符的问题，零件的公差标注也完全匹配实际加工的精度要求，结构工程师拿到模型后可以直接用于装配干涉校验，工艺人员可以直接基于模型编制加工工艺，不需要额外进行结构补全。这类精密机加工零件的设计，核心是在满足功能需求的前提下，尽可能优化加工工艺性，减少不必要的复杂结构，降低加工成本的同时保证加工精度，比如支撑座上的减重槽设计，在不影响零件结构强度的前提下，减少了材料去除量，缩短了加工时间，同时降低了零件整体重量，更便于设备的轻量化设计。导向零件上的安装槽位置，设计时充分考虑了加工时的刀具可达性，没有出现深槽、窄槽等难以加工的结构，常规的数控铣床就可以完成全部加工工序，不需要使用特殊刀具，进一步降低了加工难度与制造成本。
