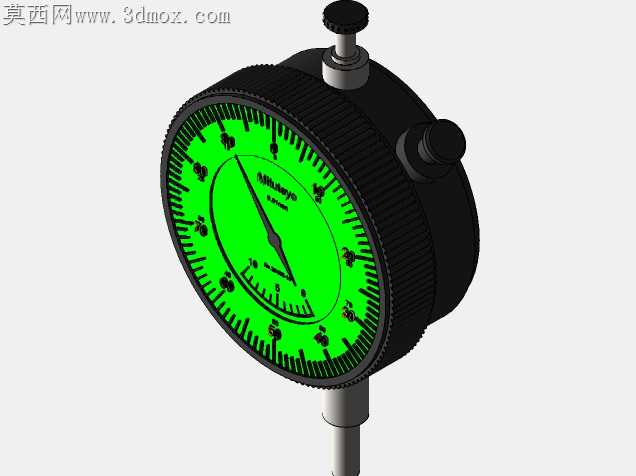

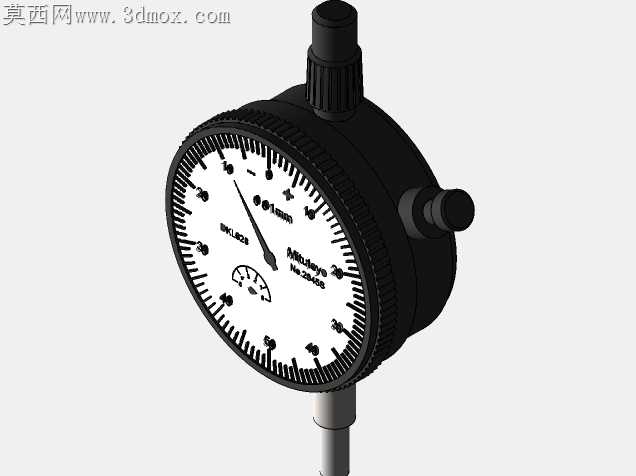

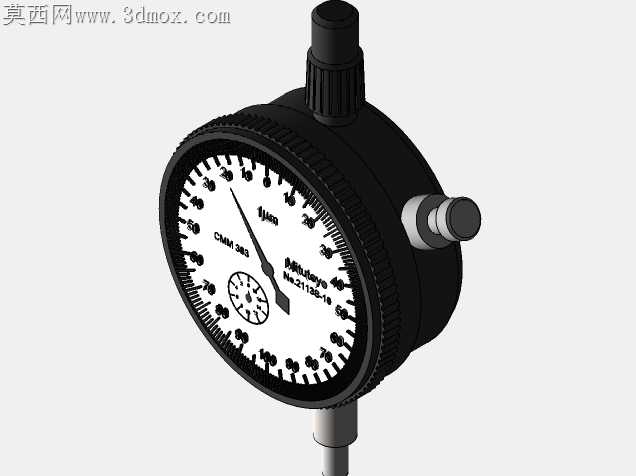

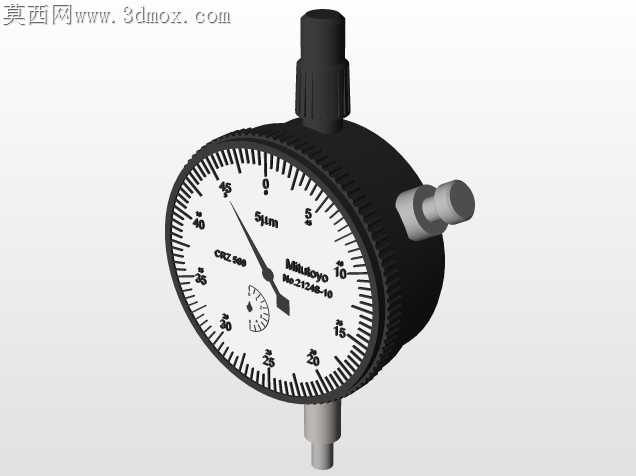

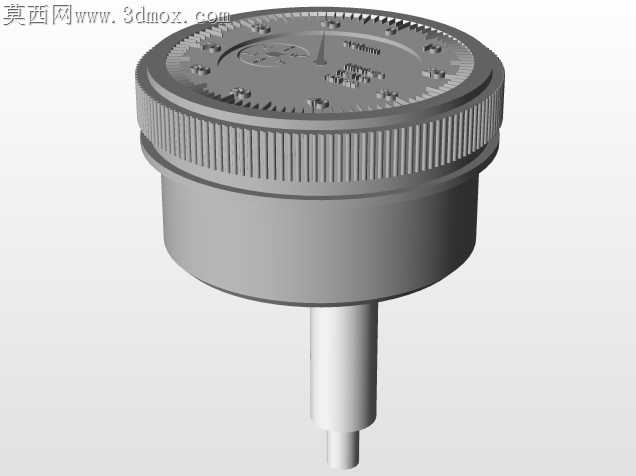

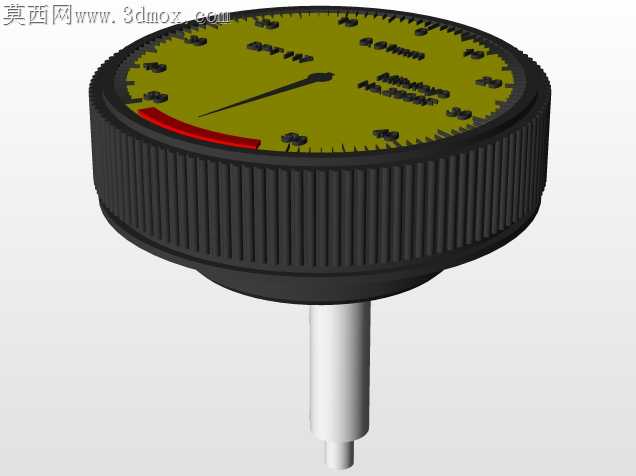

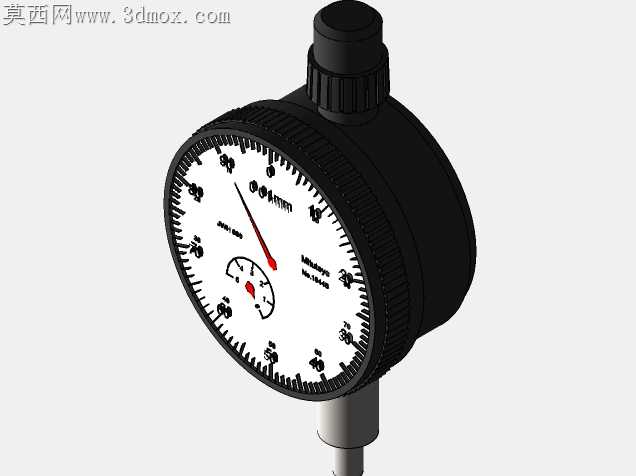

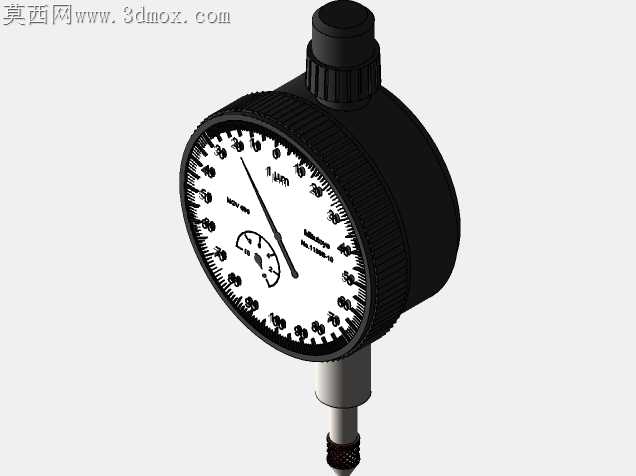

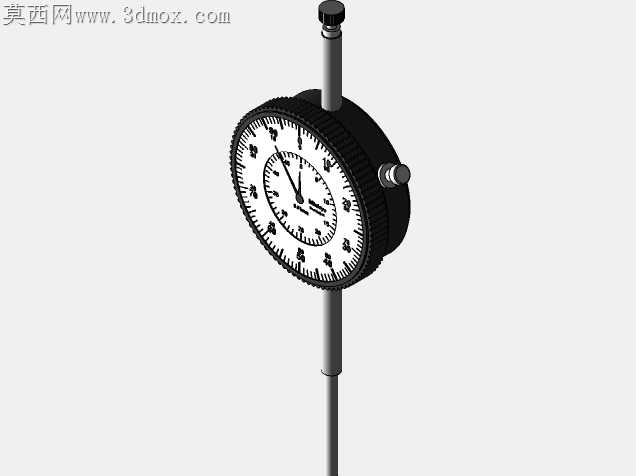

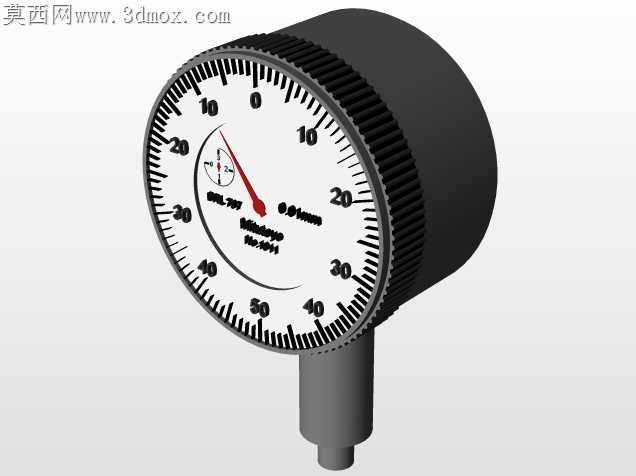

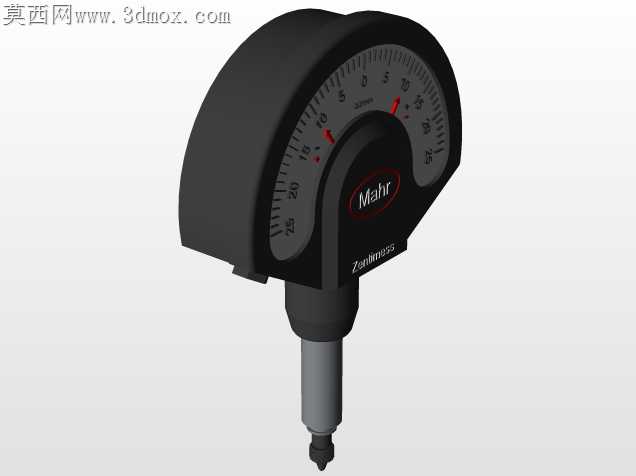

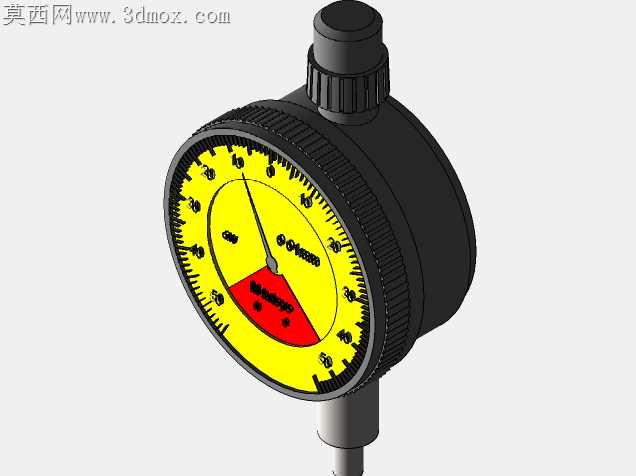

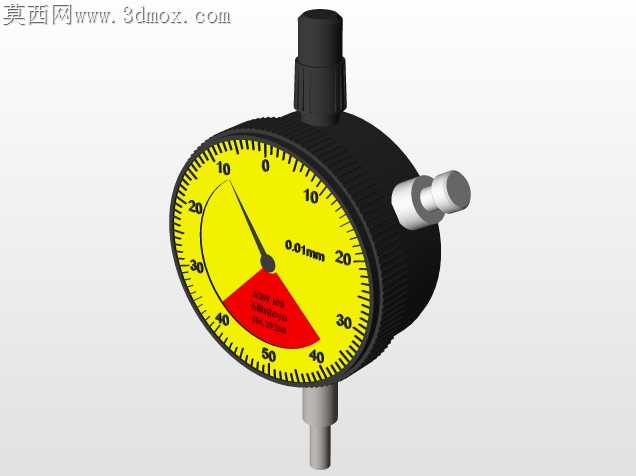

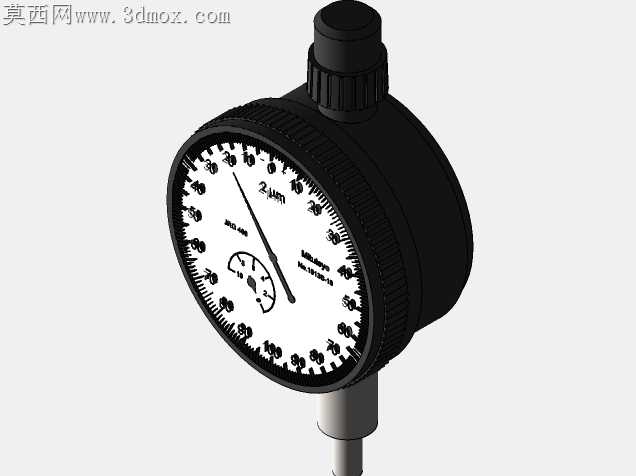

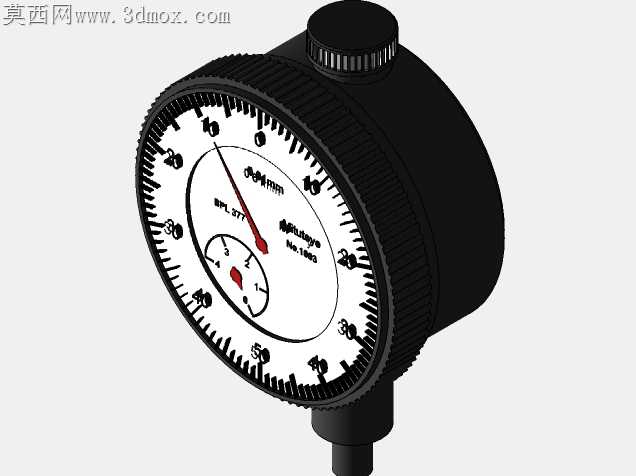

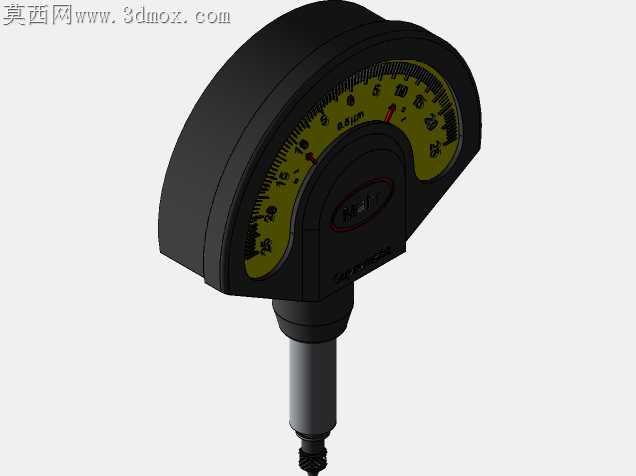

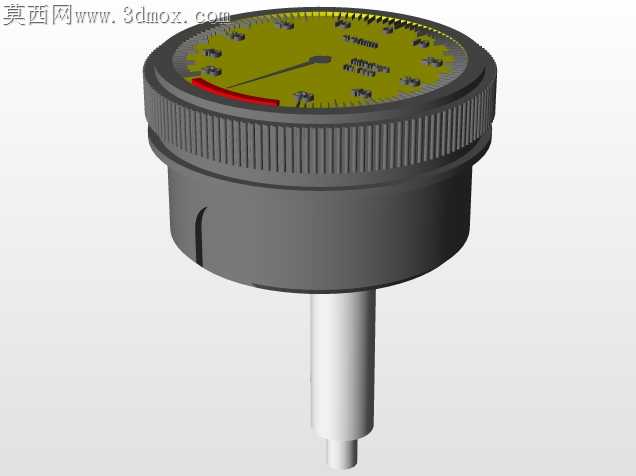

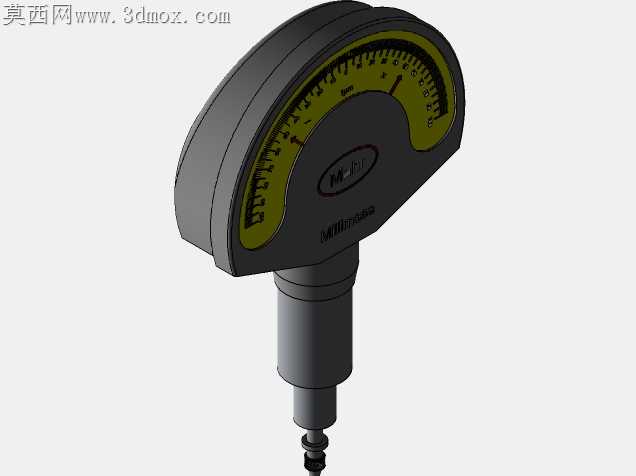

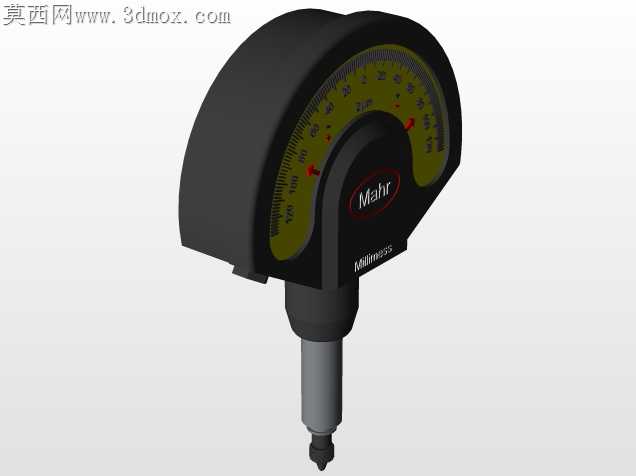

指针式千分表精密测量工具结构设计

车间现场使用的机械式千分表，最容易出问题的部位从来不是表盘刻度，而是测杆伸缩段的防尘间隙与表圈旋转阻尼的匹配度。很多量产实物用不到半年，测杆就会因为切削液混着铁屑渗入导向套出现卡滞，或是表圈转动过松，测量时轻轻一碰就偏移零位，反复校准耗费大量检测时间。

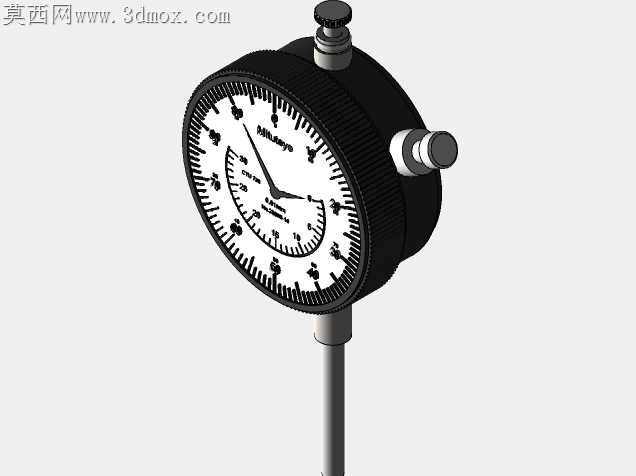

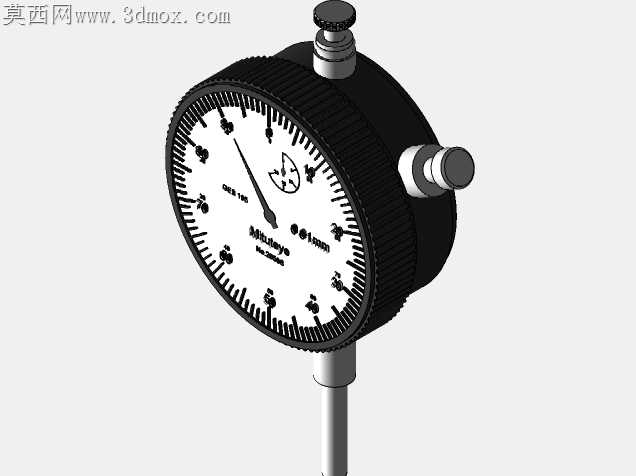

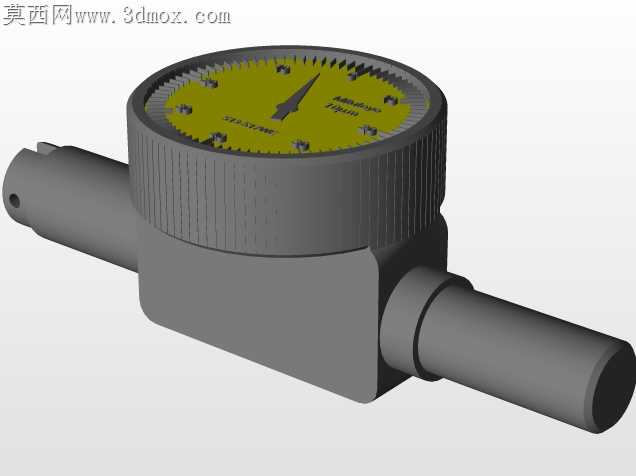

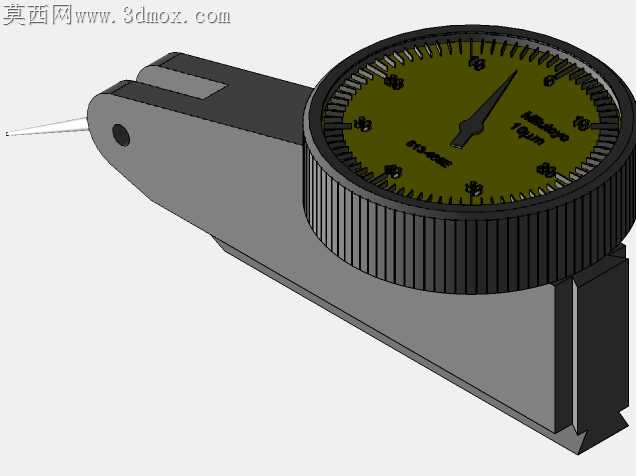

这套三维结构在测杆伸出端的密封槽位置做了适配调整，没有照搬传统的单O型圈密封结构，而是在导向套入口处加了一道带斜向刮屑刃的聚四氟乙烯挡圈，测杆回缩时挡圈能先把附着在杆壁的铁屑、切削液残留刮除，再靠后方的O型圈完成二次密封，两道密封之间预留了0.8mm的储污间隙，日常维护时只需要拔出测杆擦拭间隙内的积污，不用拆开整个表体。表圈的旋转阻尼结构也做了细节优化，摒弃了传统的整片式弹簧片压合结构，改用三个均匀分布的圆柱弹簧顶推聚甲醛阻尼块，阻尼块和表圈内壁的接触弧面做了0.2mm的微凹处理，转动表圈时不会出现整圈阻尼忽松忽紧的问题，调好零位后即便受到常规的磕碰触碰，也不会轻易出现刻度偏移。

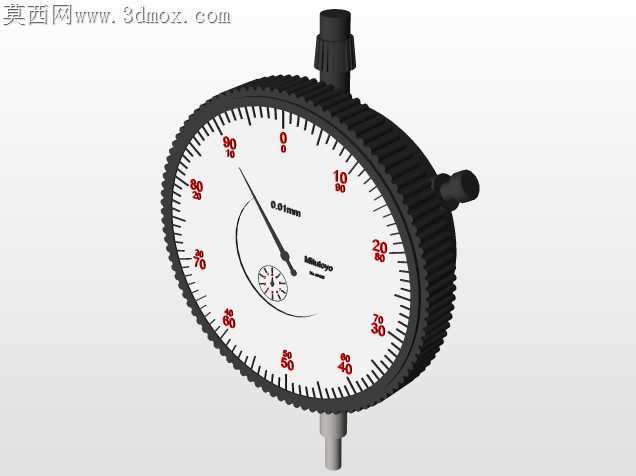

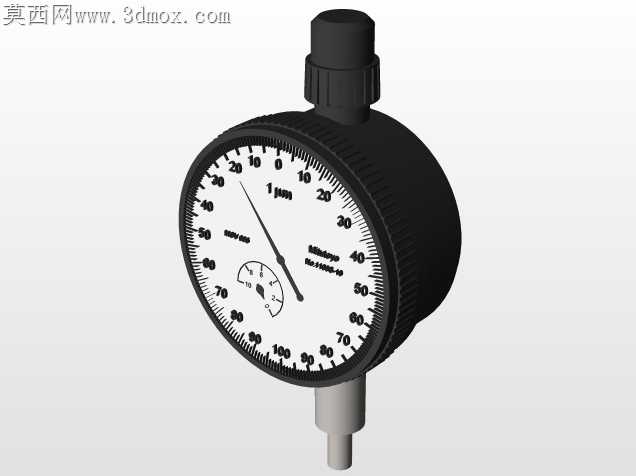

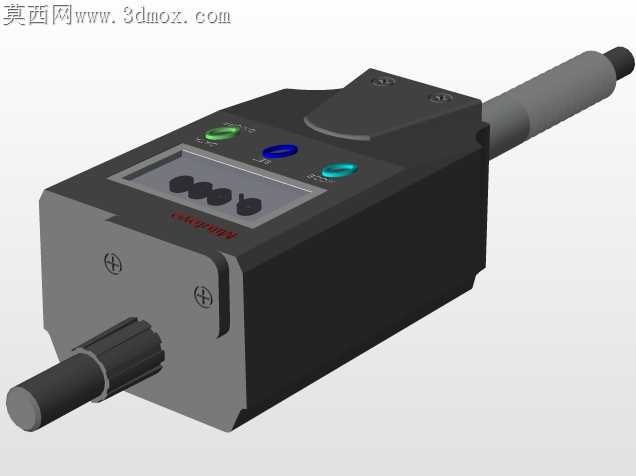

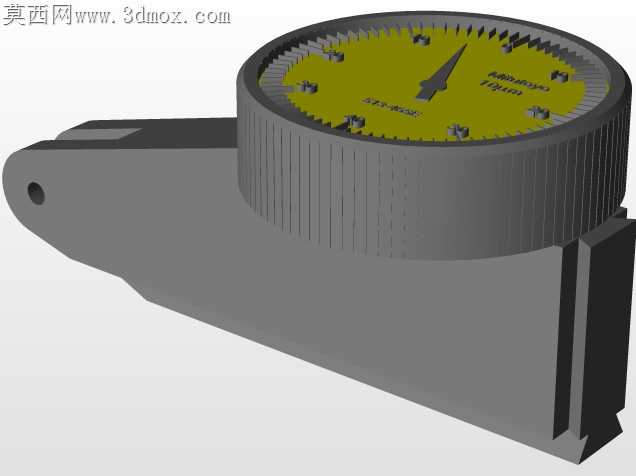

表盘下方的小指针传动齿轮组，在建模时特意给齿轮啮合侧隙留了0.01mm的适配公差，不会因为侧隙过小出现低温下齿轮卡滞，也不会因为侧隙过大导致指针回程误差超差。测头连接位置采用了标准的M2.5螺纹接口，和市面常见的硬质合金测头、平测头、异型测头完全兼容，不需要额外做转接件。表体后侧的夹持柄做了滚花防滑处理，装夹到磁性表座上时，不用额外加铜皮垫就能夹稳，不会因为机床振动出现表体下滑。表蒙和表壳的配合位置做了一圈嵌入式的密封胶条槽，装配时压入丁腈胶条后，能阻挡车间内的磨削液雾气渗入表盘内部，避免刻度盘发霉起雾影响读数。

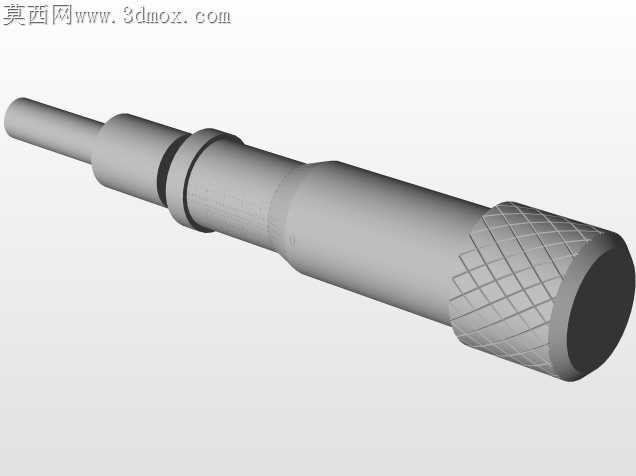

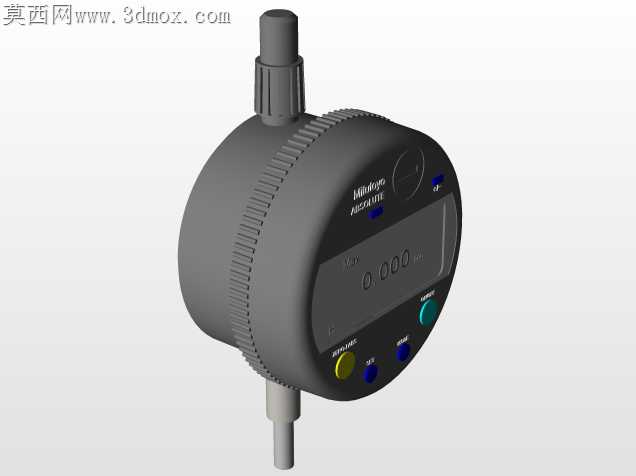

顶部的测杆提升帽做了圆弧过渡的防滑纹理，手指捏着提升测杆的时候不会打滑，提升帽和表壳之间的导向段加长了2mm，按压提升时不会出现偏斜卡滞，长时间反复按压也不会出现单边磨损。整个结构的所有配合面都做了加工适配性调整，没有出现无法铣削、无法磨削的死角结构，小批量试制时不需要定制特殊刀具，用常规的数控车床、铣床就能完成全部零件加工，装配时不需要专用工装，靠常规的卡簧钳、镊子就能完成整表组装，装配完成后测杆的全行程伸缩阻力控制在0.5N到1.2N之间，完全符合机械式千分表的行业使用标准，能适配机加工现场的工件尺寸检测、形位公差校正、设备精度校准等多种场景。
