高精度1/20分度游标卡尺三维建模设计

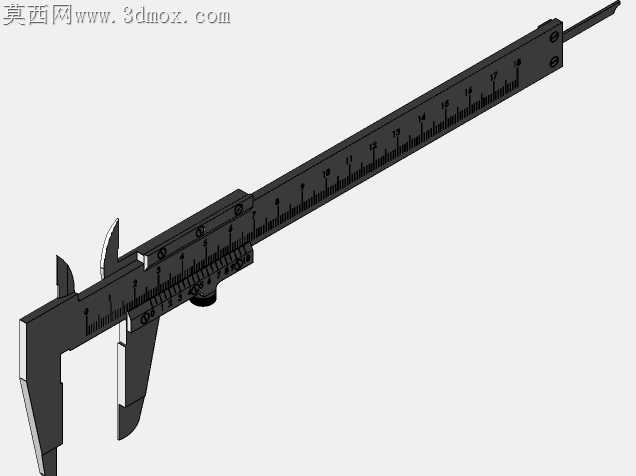

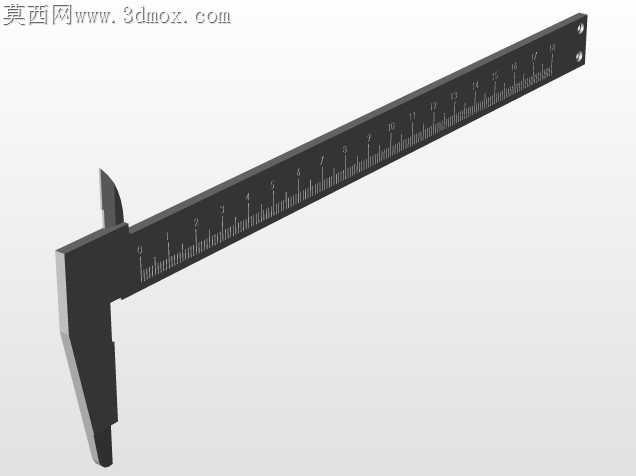

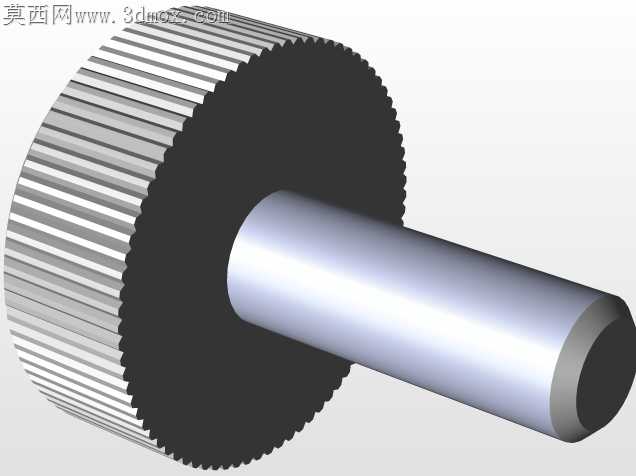

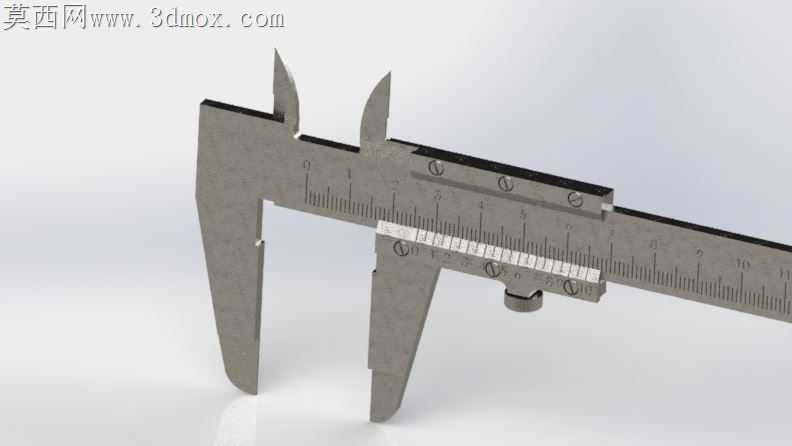

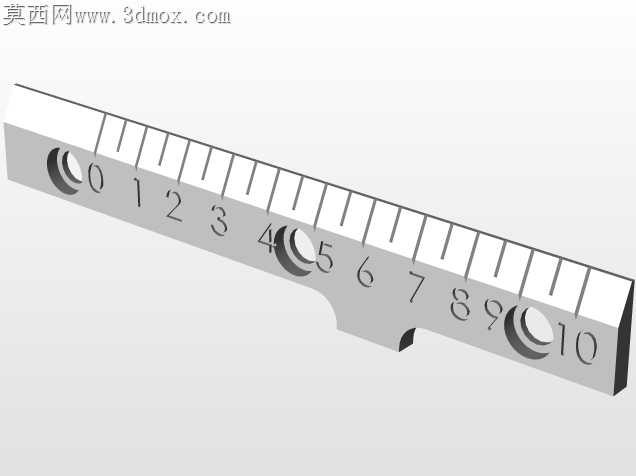

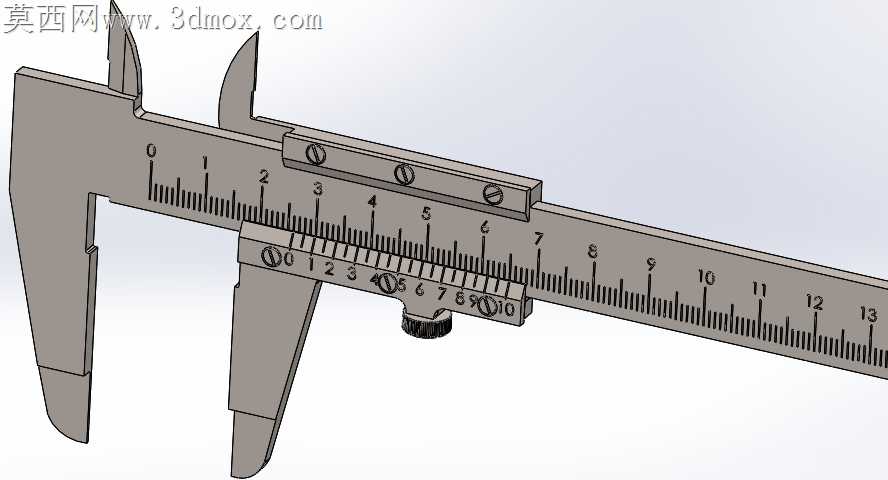

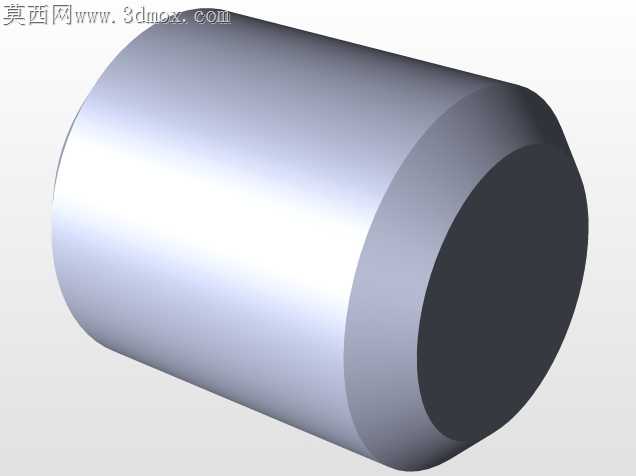

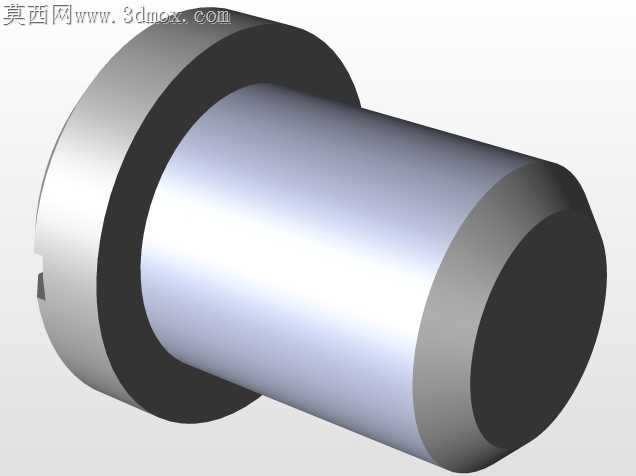

本作品为1/20分度游标卡尺的三维建模成果，建模过程严格遵循游标卡尺的实际生产尺寸规范与机械设计标准，完整还原了游标卡尺的全部功能结构。建模阶段首先通过草图绘制完成主尺的轮廓构建，精准刻画主尺上的毫米刻度标识，主尺刻度间距严格按照1mm标准设置，刻度线的长度、粗细都参照实物比例还原，保证刻度标识的辨识度与准确性。随后构建游标尺部分，1/20分度的游标尺总长度严格对应19mm，每一分度长度为0.95mm，精准实现0.05mm的测量精度逻辑，游标尺上的刻度线与主尺刻度形成清晰的对应关系，还原游标读数的结构基础。结构建模部分依次完成内测量爪、外测量爪、深度尺、紧固螺钉、滑动调节滚轮等部件的构建：内测量爪的刃口角度做了精细化处理，匹配内径测量的功能需求；外测量爪的测量面做了平面度的结构还原，保证外径测量的贴合度；深度尺与主尺的滑动配合间隙按照实际装配公差设置，还原深度测量的伸缩功能；紧固螺钉的螺纹结构做了细节刻画，可实现游标尺位置锁定的功能模拟；滑动滚轮的防滑纹理也做了还原，提升模型的真实感。材质与渲染阶段，主尺与游标尺主体采用不锈钢金属材质，调整材质的金属度、粗糙度参数，还原量具特有的哑光金属质感，避免过度反光影响刻度的视觉呈现；紧固螺钉、调节滚轮部分采用发黑处理的钢材材质，与主体不锈钢材质形成视觉区分，还原实物的材质搭配差异。渲染过程采用柔和的均匀布光，避免强光在金属表面形成刺眼反光，同时突出刻度线的清晰度与结构的立体感，多角度渲染展示卡尺的整体外观、刻度细节、各功能部件的形态。设计思路上完全围绕实用测量工具的功能逻辑展开，没有添加冗余的装饰结构，所有部件的尺寸比例、位置关系都严格参照真实游标卡尺的装配关系，既保证了模型的外观还原度，也清晰呈现了游标卡尺利用主尺与游标尺刻度差实现高精度测量的结构原理，可作为机械测量教学、量具结构认知的直观三维展示素材，也可用于机械设计相关的场景装配素材使用。
