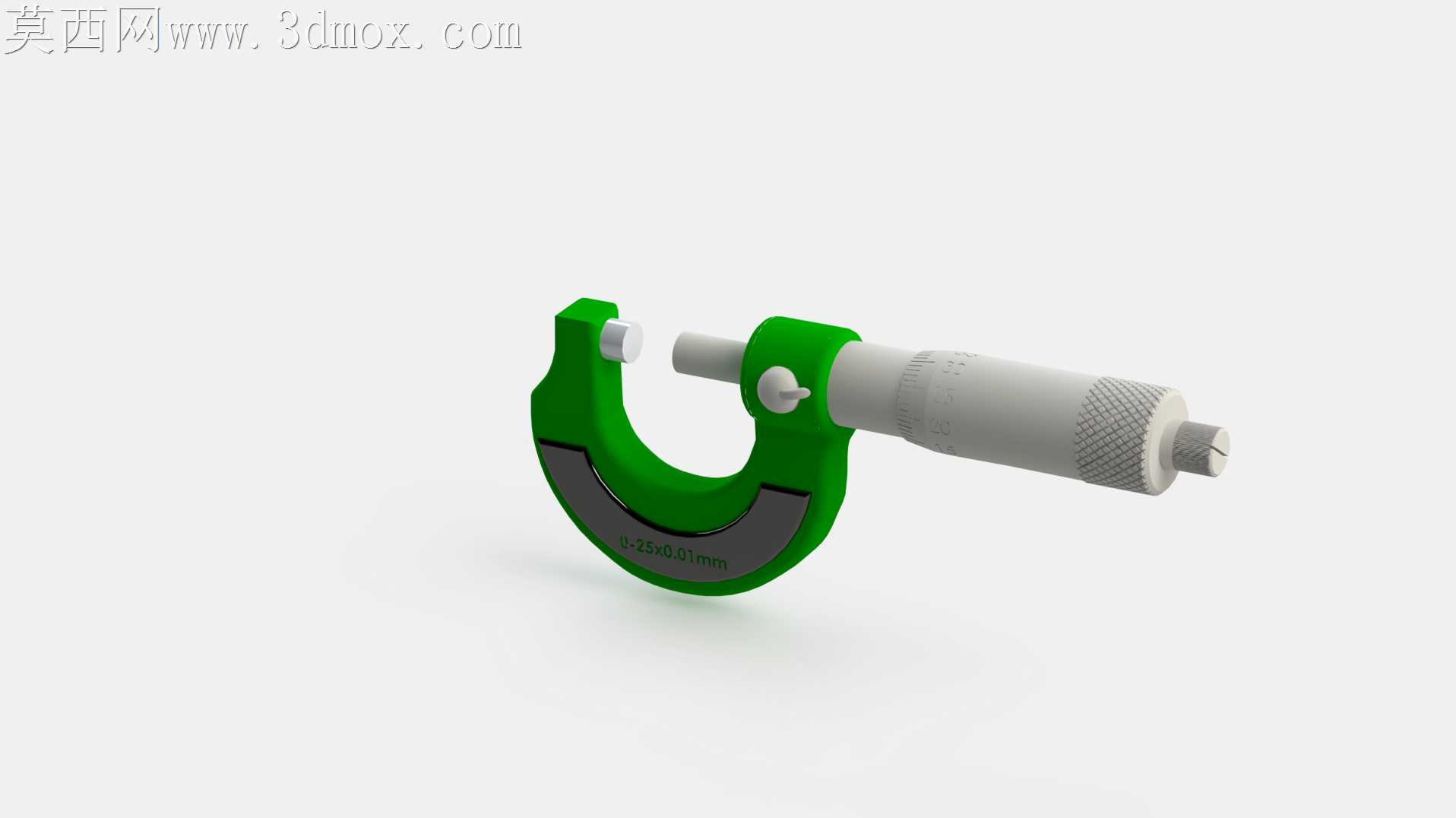

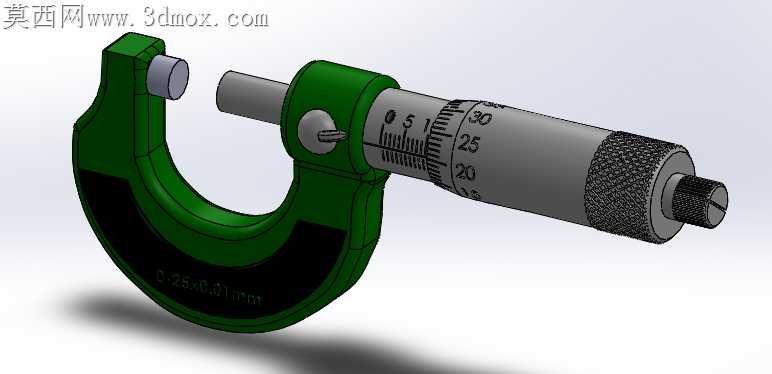

0-25mm高精度外径千分尺结构设计

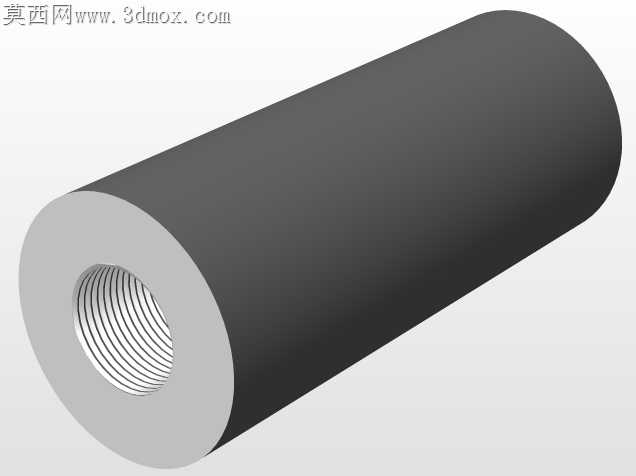

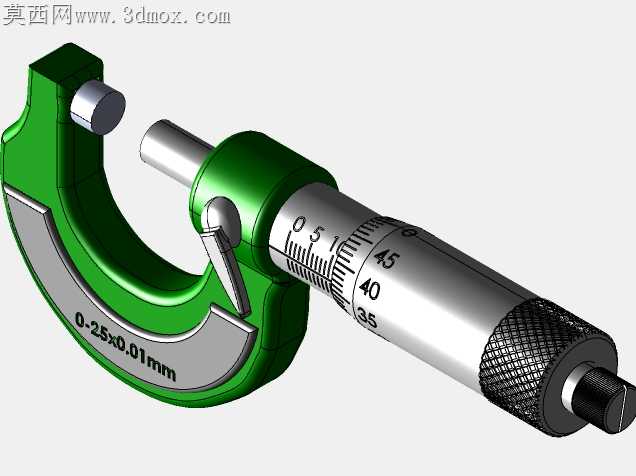

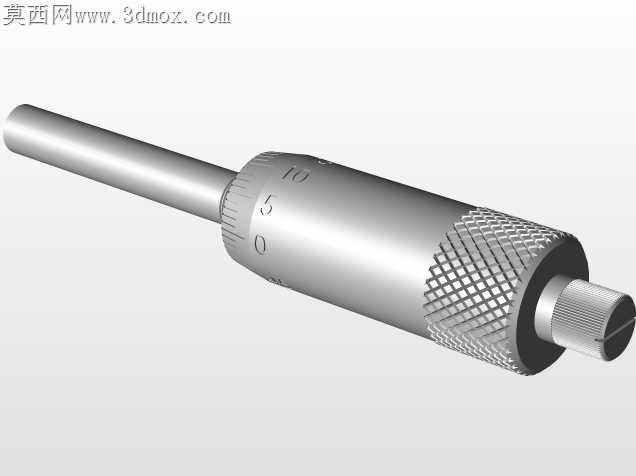

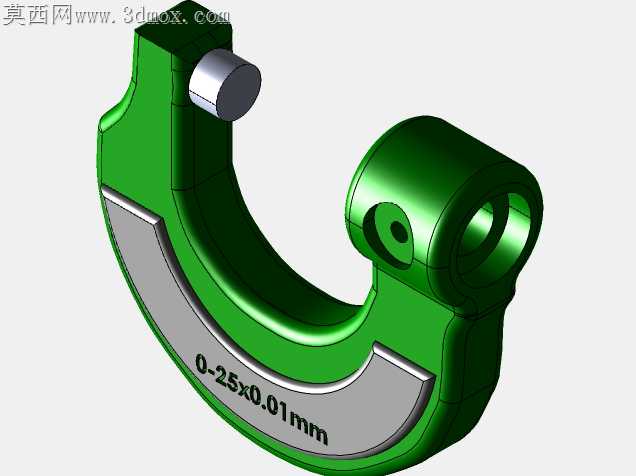

车间现场手持测量的工况里，千分尺的测力偏差一直是新手操作工最容易踩的坑，测力过大导致尺架微变形、测砧磨损，测力不足又会让测量值飘出0.01mm的公差带，这款0-25mm千分尺的结构设计刚好把这些现场痛点揉进了每一处细节里。尺架的C型开口弧度没有照搬通用量具的等厚设计，握持位置做了局部加厚的黑色防滑包覆层，既抵消了手持施力时的弹性形变，又避免了车间油污沾手后打滑脱手的风险，包覆层和绿色漆层的衔接处做了微小的圆弧过渡，没有尖锐棱角，长时间握持测量也不会硌手。测微螺杆的进给配合间隙做了针对性的公差收紧，固定套管上的刻度线和微分筒的棱边对齐精度控制在0.005mm以内，微分筒表面的滚花纹路没有做过深的齿槽，既保证了旋转调节时的摩擦力足够，又不会让铁屑、磨粒嵌进纹路里难以清理，日常维护只用棉布一擦就能干净。锁紧装置的拨片位置刚好落在拇指自然搭靠的区域，测量完成后单指就能拨动锁死测微螺杆，不需要换手操作，测砧和测微螺杆的测量面做了硬质合金镶片的结构预留，长期反复测量也不会因为磨损出现平面度超差的问题。固定套管上的0-25mm主刻度和微分筒上的0.01mm分度刻度做了色差区分，主刻度用黑色蚀刻填漆，微分筒刻度用同色系深色刻印，车间强光下不会反光晃眼看不清读数，尾部的棘轮测力装置拧动时的咔哒反馈力度调校得刚好，新手也能靠声音判断测力是否达标，不会因为施力过大压弯薄壁工件或者损坏量具本身。尺架上的量程标识直接蚀刻在漆层下方，不会因为长期摩擦脱落，哪怕用个三五年，量程和精度标识也能清晰辨认，不用翻查量具台账就能确认适用范围。
