250kg移动式螺旋搅拌设备结构设计

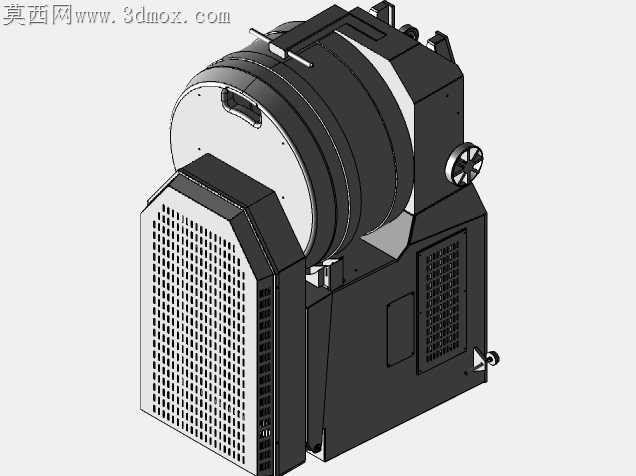

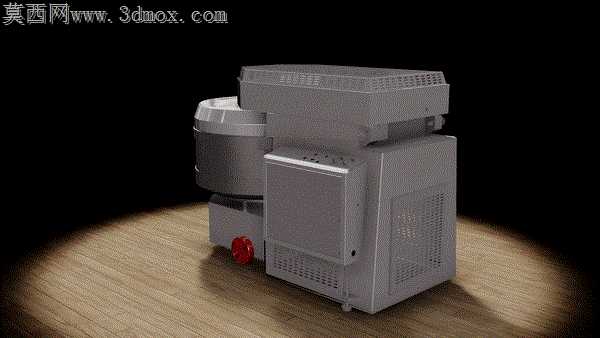

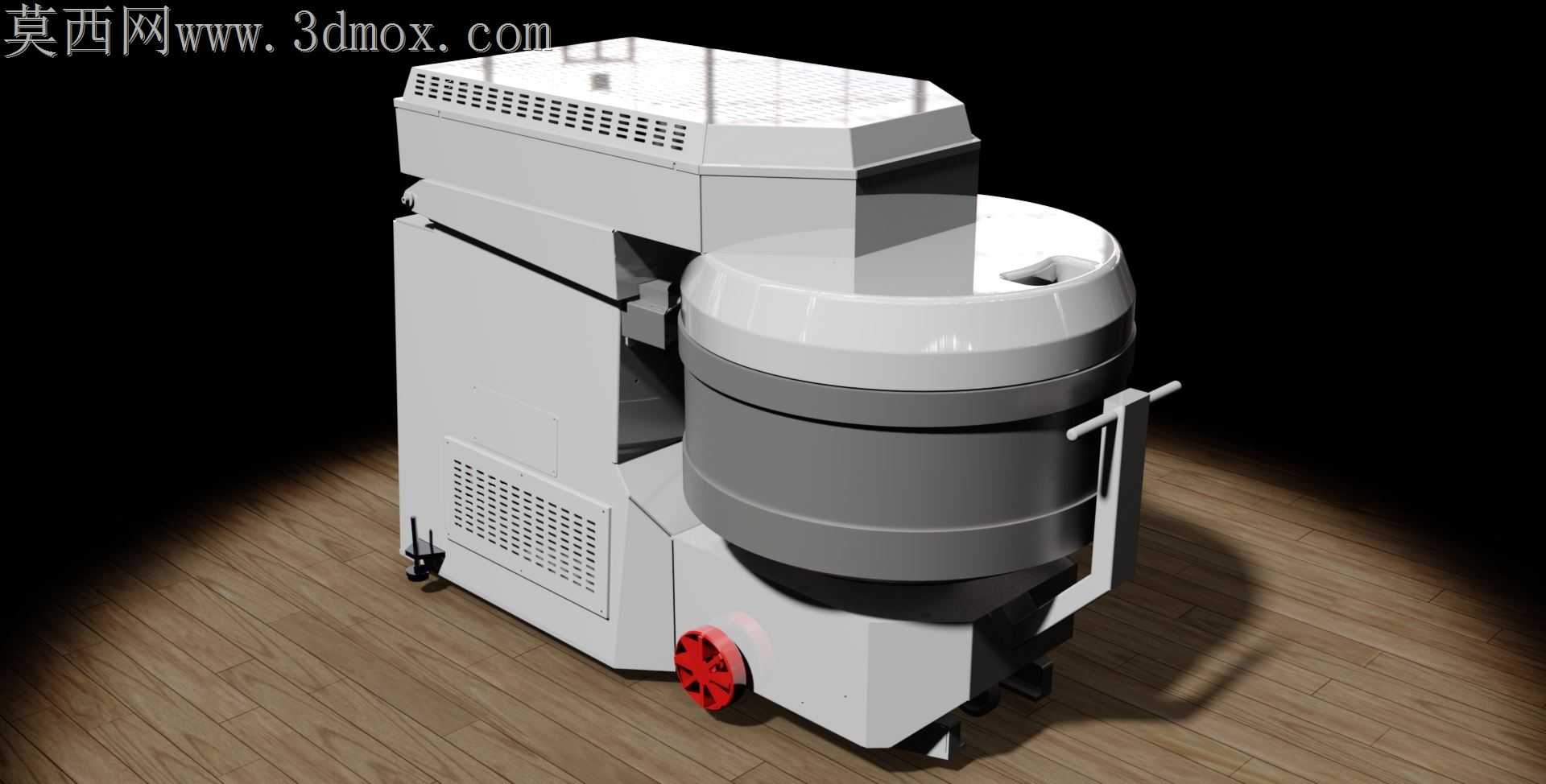

现场拌合作业里，固定式搅拌设备转场靠吊装拆运，管路线路反复拆装容易漏料松脱，轮组承重不足过车间门槛时卡滞翘头，这类痛点在中小批量物料转运拌合作业里反复出现。这款250kg规格的移动螺旋搅拌结构，把承重轮组直接嵌在主机底座的加强筋位，没有额外加装外挂轮架，轮轴穿入底座预留的镗孔内，轴端用卡簧限位，避免外挂支架焊接变形导致的轮组偏磨，过车间减速带或者门槛时，重心落在轮组支撑三角形的中心区域，不会出现料桶侧倾洒料的问题。搅拌桶和主机箱体的连接面没有用满铺螺栓，而是在桶身下半圈布置6颗M12的内六角螺栓，上半圈靠定位止口卡合，日常清理桶内残留结块时，不用拆完全部螺栓就能掀开桶盖，止口的配合公差选H7/h6，既不会因为间隙过大漏浆，也不会因为配合过紧拆盖时卡涩。主机箱体侧面的散热孔没有直接开成通长栅格，而是在栅格内侧加了一层倾斜的挡料板，搅拌时扬起的粉料落到挡料板上会顺着斜面滑回桶侧接料槽，不会飘进箱体内部积在电气元件上，挡料板和箱体内壁留了3mm的通风间隙，不会因为挡料结构堵死散热风道。出料口的位置正对轮组前进方向的侧方，接料时不用把设备整个转过来，推到接料位后扳动出料手柄就能卸料，手柄转轴处加了铜套衬垫，长期扳动不会因为铁件直接磨损出现旷量，出料挡板的密封边用了耐磨损的橡胶条，压合时靠手柄的偏心结构锁紧，不会因为搅拌时的振动出现漏料。搅拌螺旋的叶片边缘做了15度的倒角，不是锋利的直边，拌料时不会刮蹭桶壁留下划痕，减少物料残留挂壁的概率，螺旋轴和驱动电机的连接用了快拆式联轴器，需要更换螺旋或者清理轴端缠料时，拨开联轴器的卡扣就能分离，不用拆动电机的固定螺栓。底座前端的红色脚轮是万向带刹结构，停驻时踩下刹车踏板，设备不会因为搅拌时的振动移位，万向轮的转向轴承做了密封处理，车间地面的水渍粉料不会进到轴承里卡滞转向。箱体顶部的散热格栅做了下沉式设计，上方掉落的杂物不会直接落到散热风扇上，格栅的筋条间距控制在8mm，既保证通风量，也能防止较大的杂物掉进箱体内部。
