混凝土搅拌站筒仓上料输送成套设备

散装粉料储运上料环节最容易出现的漏粉、架桥堵料问题，在这套筒仓配套系统的结构设计里做了针对性的落地处理。锥斗段的倾斜角度没有沿用常规的60度通用取值，结合散装水泥、粉煤灰这类常见粉料的安息角实测数据，把锥面母线与水平面的夹角抬到了67度，内壁预留了3mm的衬板安装余量，现场装配时可以直接铺设超高分子量聚乙烯衬板，不用额外补焊固定支架，避免后期粉料在锥壁挂料结拱，不用频繁停机人工清堵。

螺旋输送机的连接法兰没有做在筒仓出料口的正下方，而是偏移了120mm的偏心距，刚好错开检修闸门的操作空间，日常更换出料口密封件的时候，不用拆解整段输送管，只需要松开快装卡箍就能挪出检修位。筒仓顶部的爬梯和护栏做了一体化的折弯设计，爬梯踏步的防滑纹直接在板材冲压阶段一次成型，不用后期焊接防滑条，既减少了现场焊接的工作量，也避免了焊疤位置长期受雨水侵蚀生锈脱焊的隐患，护栏的高度刚好符合现场作业的安全防护要求，扶手管的折弯半径适配人手抓握的弧度，巡检人员上下的时候不用刻意调整手势。

筒仓侧面的料位计安装座提前预留了倾斜的安装角度，不是垂直于仓壁焊接，而是顺着粉料下落的方向倾斜15度，避免粉料直接冲击料位计探头，延长传感器的使用寿命。仓顶的除尘器安装座做了加高处理，高出仓顶平台200mm，防止雨天积水顺着密封缝隙渗进仓内，造成粉料结块。配套的搅拌主机支架支腿做了外扩的八字形结构，支腿底部的连接板预留了长条形的地脚螺栓孔，现场浇筑基础的时候就算有几毫米的位置偏差，也能顺利穿入螺栓固定，不用重新扩孔返工。

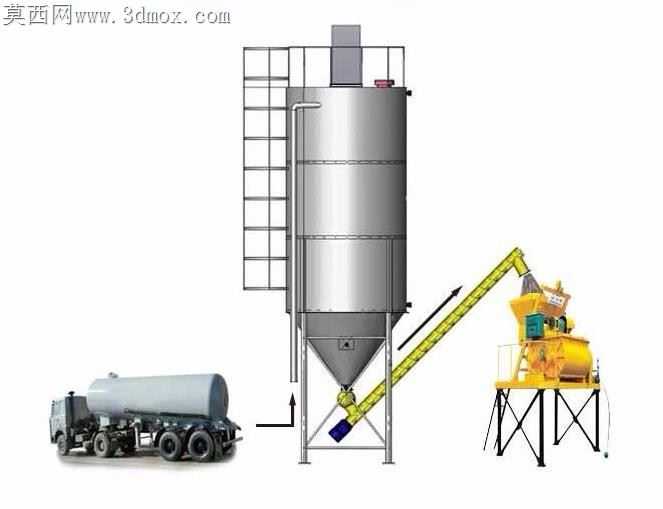

散装物料运输车的受料口位置和筒仓进料管的对接高度做了精准匹配，卸料的时候软管的弯曲半径刚好在允许范围内，不会出现软管折死堵料的情况。整套设备的连接位置全部采用法兰加密封垫的结构，没有采用现场焊接的硬连接方式，运输的时候可以拆分成筒仓段、锥斗段、输送机、搅拌主机几个独立模块，到现场只需要拧螺栓就能完成装配，不用带大型焊接设备进场，适配偏远工地的安装条件。仓体的环向加强筋布置在仓壁外侧，没有占用内部储料空间，加强筋的间距经过载荷核算，满仓状态下仓壁的变形量控制在2mm以内，不会出现仓体鼓胀变形的问题。
