工业用立式搅拌混合槽结构设计

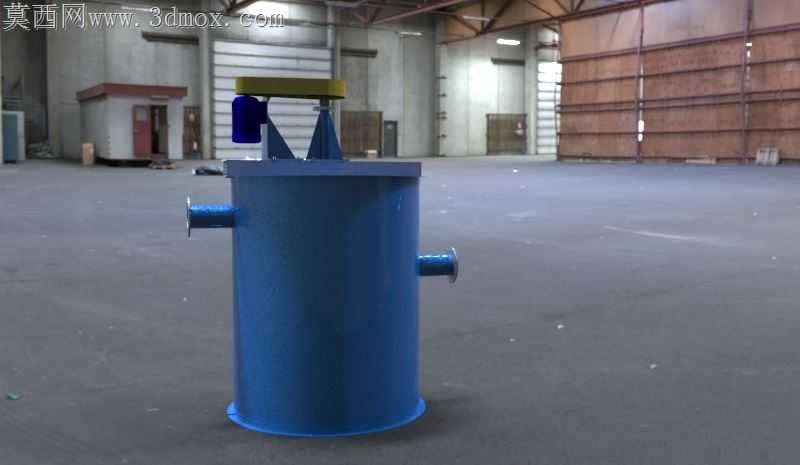

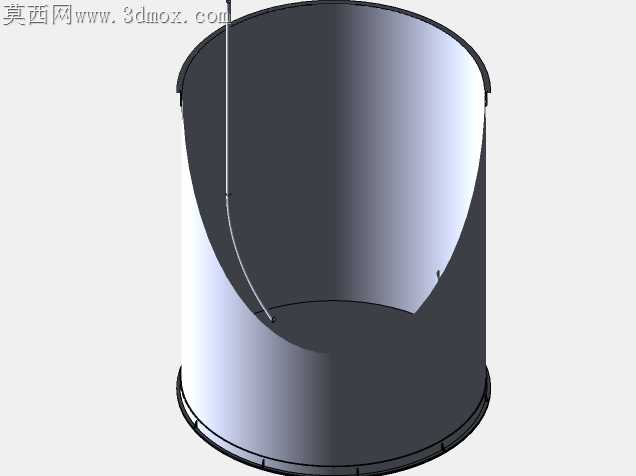

现场湿法混合工况下，敞口搅拌槽最常出现的跑冒滴漏、搅拌轴偏摆、侧边接管焊缝撕裂问题，在这套结构里都做了针对性的落地处理。罐体采用直筒加下锥底的卷焊成型思路，筒壁板材厚度预留了焊接变形余量，卷圆后纵缝采用双面焊工艺，内壁焊疤打磨至Ra1.6粗糙度，避免物料挂壁残留影响混合均匀度。侧边两个对称布置的接管，没有直接焊接在筒壁母材上，而是在接管位置预先贴焊了一圈加强垫板，垫板与筒壁贴合面做了铣平处理，既分散了管道外接时的附加载荷，也避免了焊缝直接受流体长期冲刷产生的腐蚀渗漏。

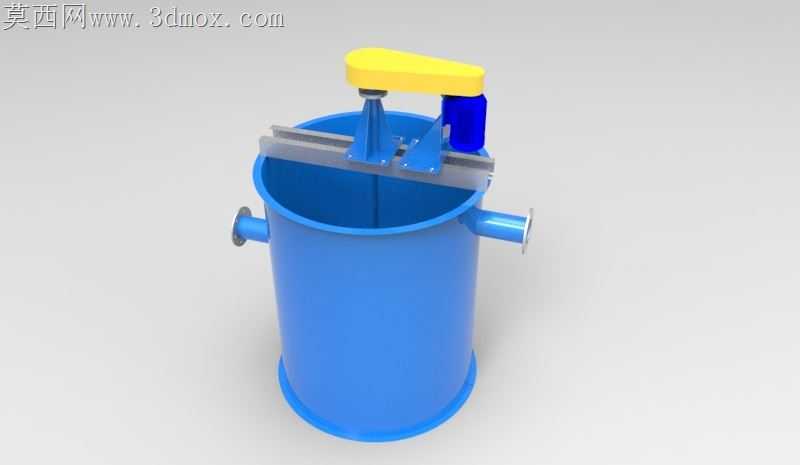

槽口的横梁安装座没有采用常见的悬臂式结构，而是横跨整个槽口直径，两端通过螺栓与槽口翻边固定，翻边位置做了15mm的折边加强，避免横梁受搅拌端载荷后出现槽口变形。驱动端的安装座与横梁之间设置了2mm的调整垫片组，装配时可以通过增减垫片厚度调整搅拌轴的垂直度，抵消焊接加工带来的安装面平面度误差，避免轴封处出现偏磨泄漏。搅拌轴下端的桨叶采用快拆式抱箍固定，抱箍与轴的配合面做了滚花处理，既传递足够的扭矩避免桨叶打滑，也能在需要清理槽内残留物料时快速拆卸桨叶，不用整体吊起驱动端横梁。

驱动单元的护罩采用圆弧过渡的包覆结构，没有尖锐的棱角凸起，既避免车间作业时人员磕碰，也能阻挡搅拌过程中溅出的物料落到电机接线端造成短路。罐体底部的支座采用圈式支撑结构，相比三点式支脚，圈座能把罐体满载时的重量均匀分散到安装基础上，避免地面局部沉降导致罐体倾斜，进而影响搅拌轴的对中精度。槽口的盖板采用分块式拼接设计，每块盖板都设置了提手，日常巡检时不用拆开整个横梁就能观察槽内混合状态，盖板与槽口翻边之间预留了3mm的密封槽，可以嵌入橡胶密封条减少物料挥发。

侧边接管的法兰端面做了凸台密封面，相比平面法兰，凸台结构能让密封垫片的受压更均匀，即使在输送带微小颗粒的浆料时，也能避免垫片被流体冲蚀导致的泄漏。搅拌轴穿过横梁的位置设置了简易的防尘密封，采用毛毡圈加挡水环的组合结构，毛毡圈阻挡外界粉尘落入槽内，挡水环则把溅到轴上的液体导回槽内，避免液体顺着轴流到驱动端的轴承位置造成润滑脂失效。整套结构没有追求过度复杂的功能，所有细节都围绕车间长期使用的可靠性做取舍，加工时不需要特殊的定制刀具，普通卷板机、焊机、钻床就能完成全部构件的加工，装配时也不需要专用工装，普通机修人员就能完成现场组装调试。
