七层建筑配套冷冻水泵房管路布局设计

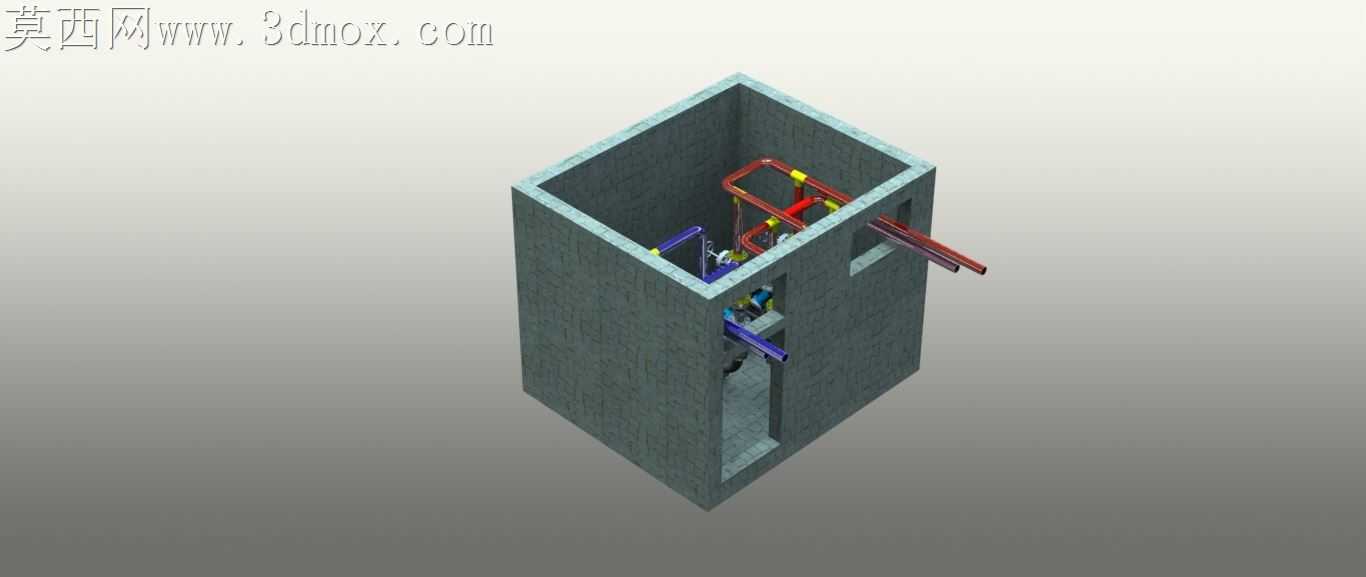

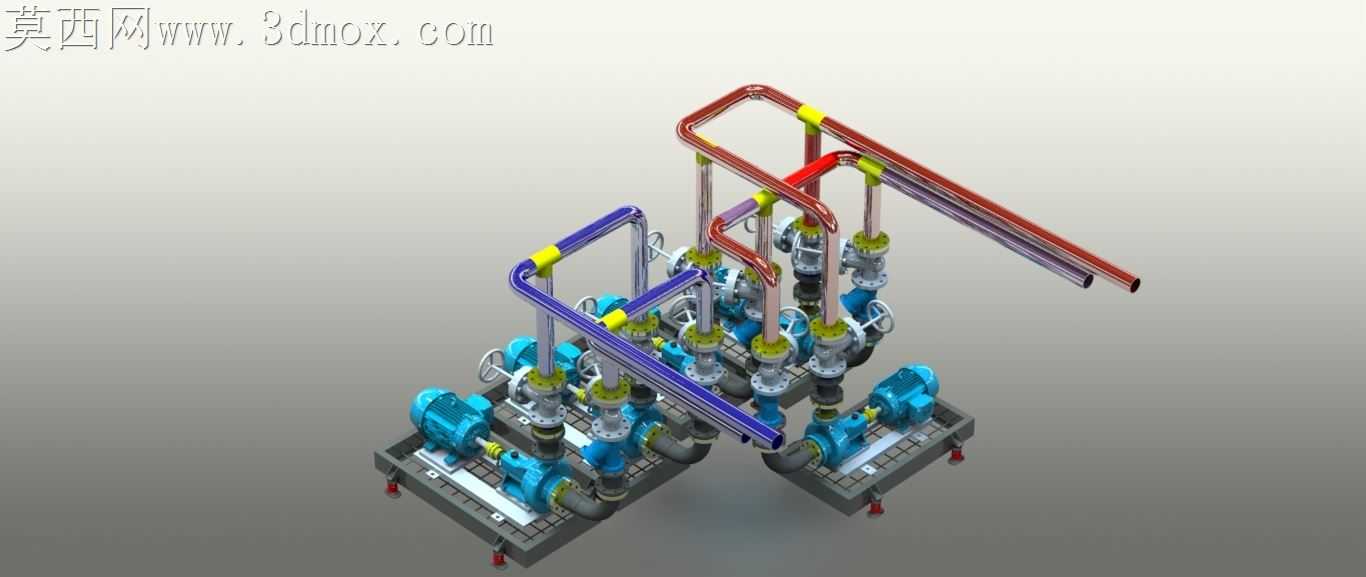

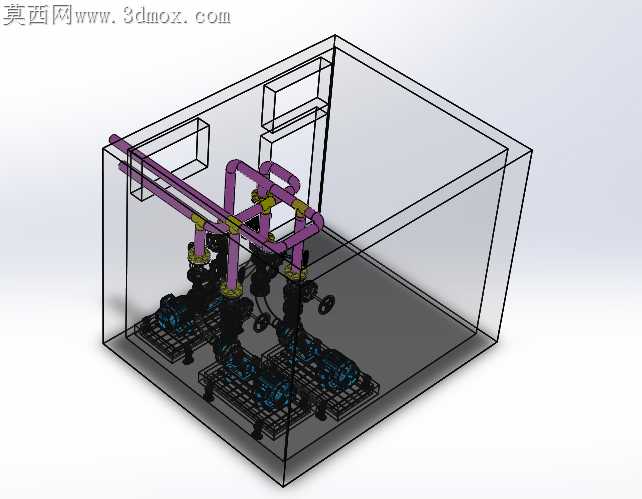

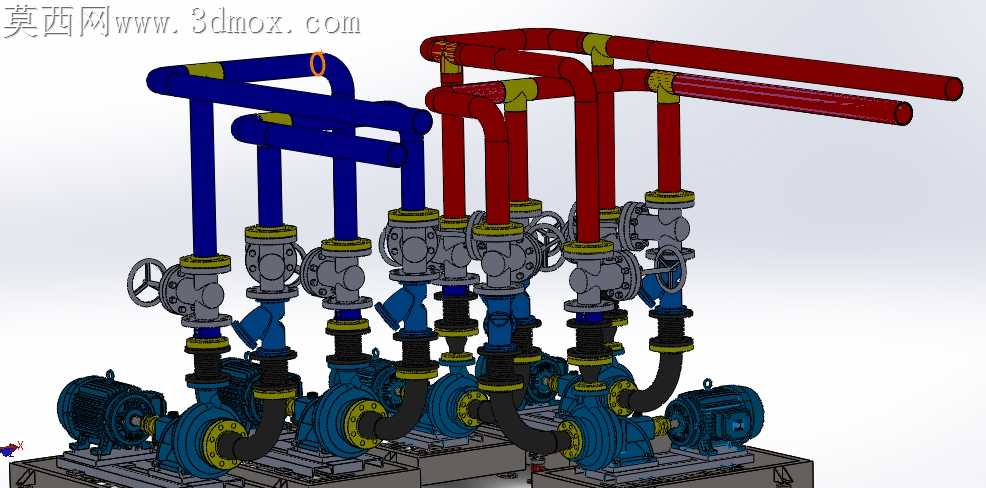

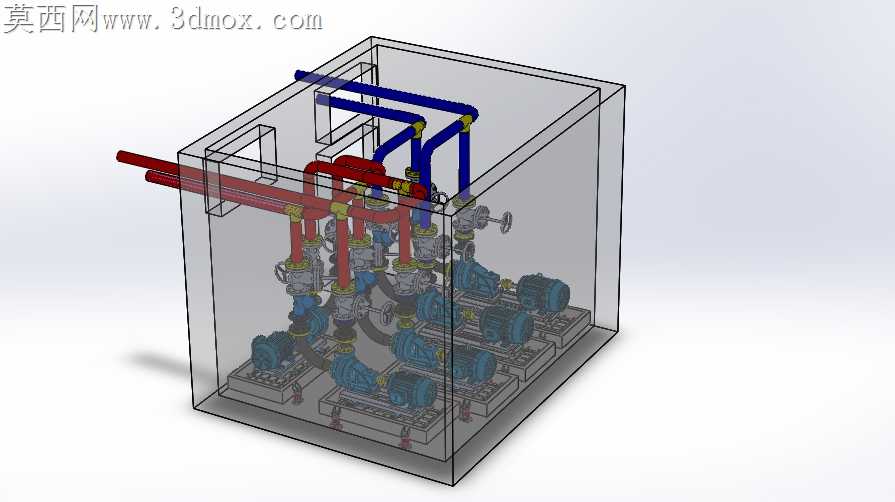

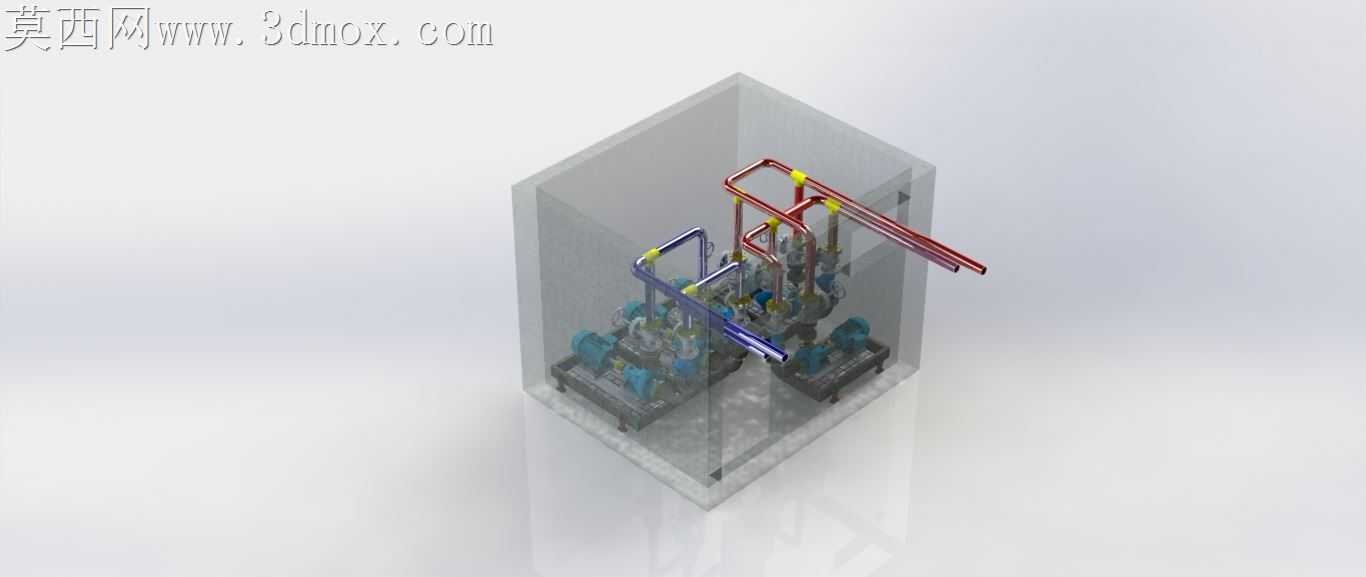

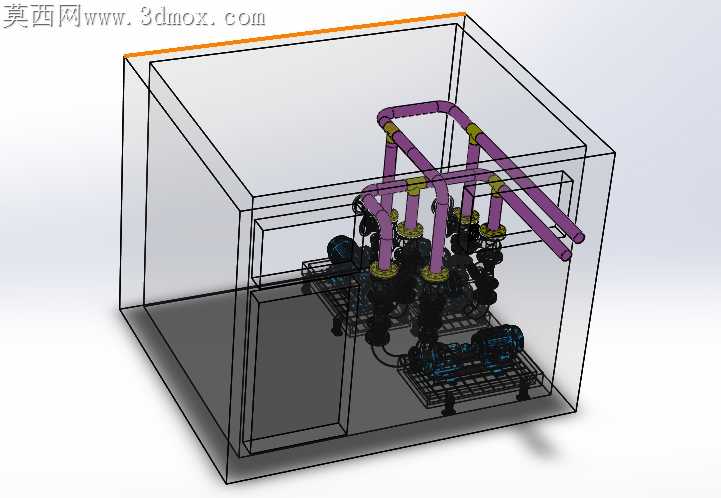

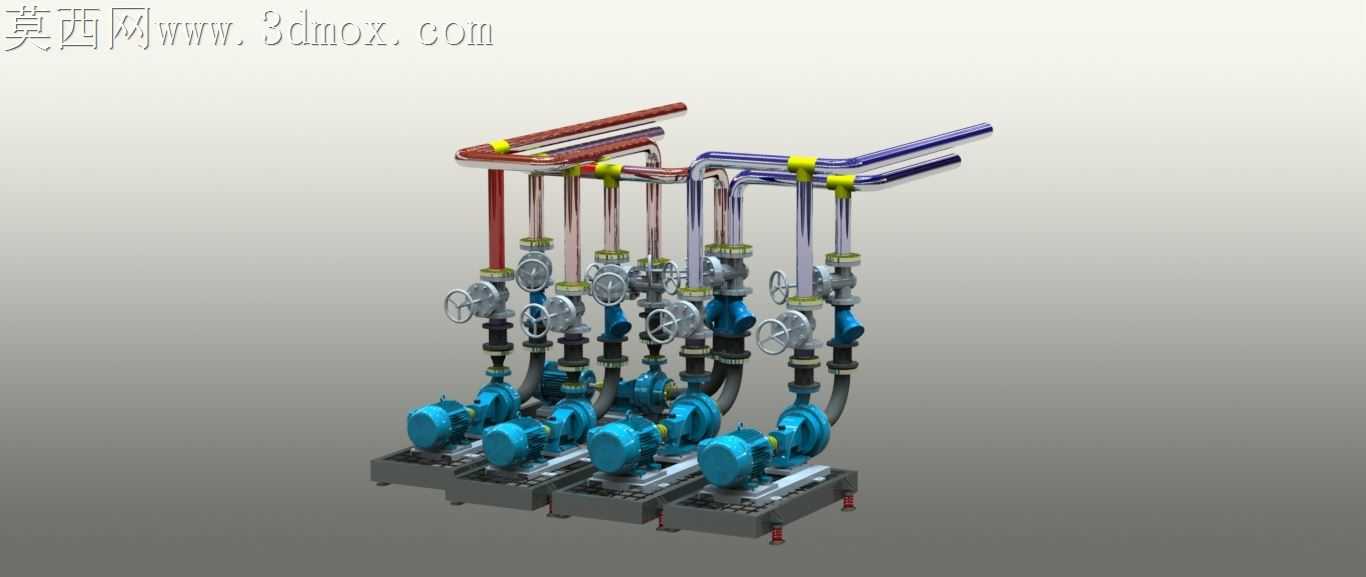

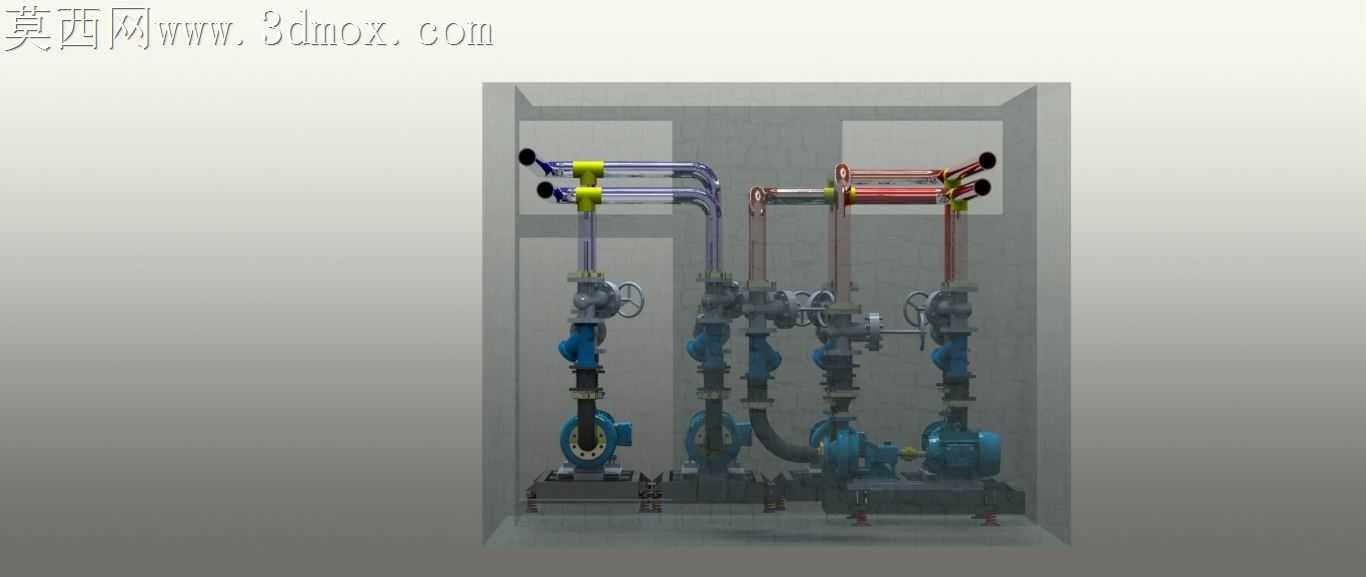

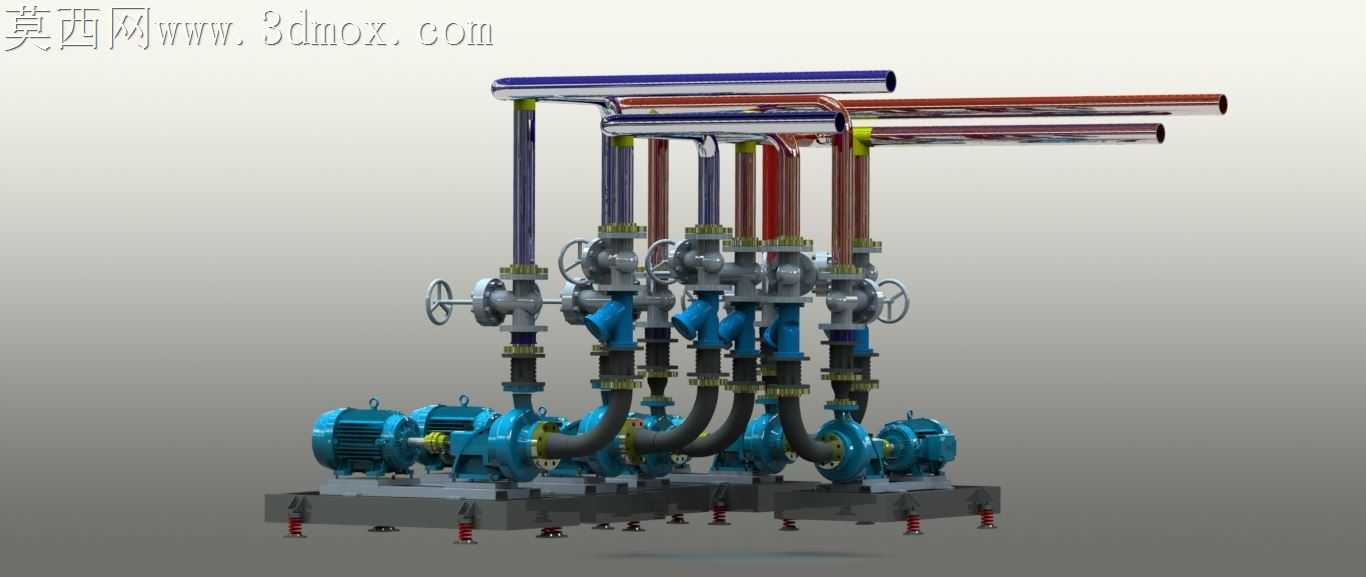

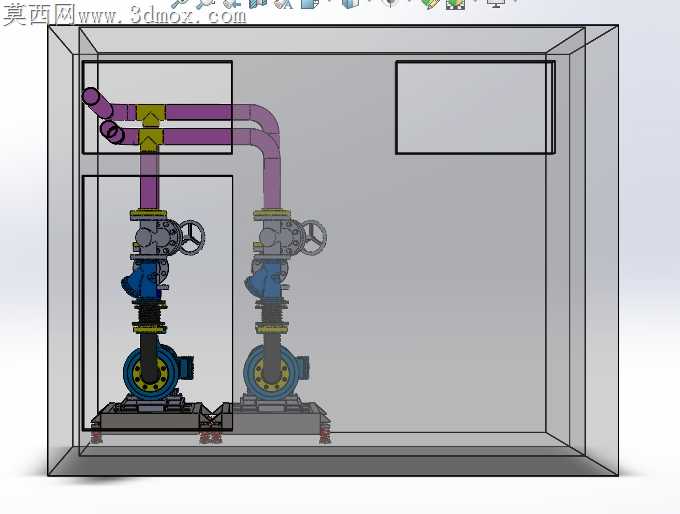

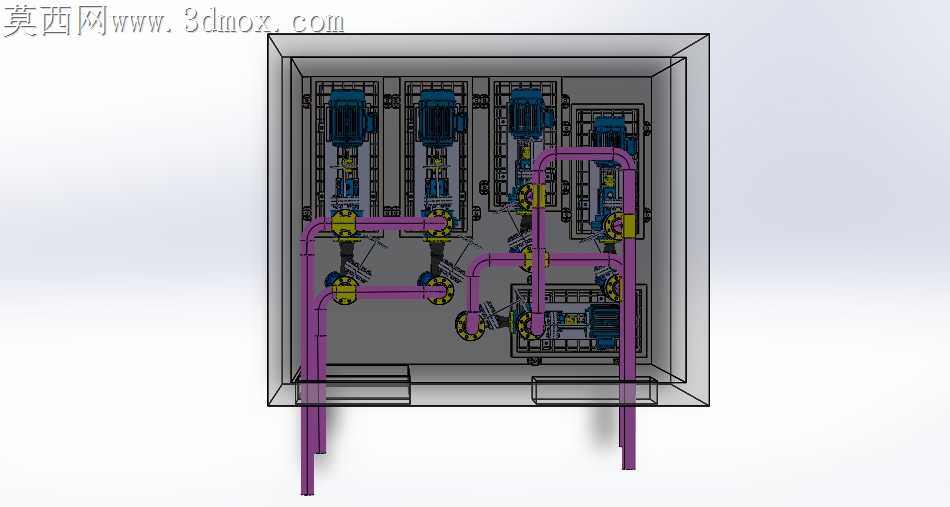

冷冻水泵房的管路排布最容易在现场安装时出现焊口错位、支吊架荷载不均的问题，这套三维设计从装配逻辑出发，把五台冷冻水泵的进出水干管、支管的连接公差提前做了预留，避免现场切割返工。五台泵呈对称排布在机房底部基座上，每台泵的进水口都做了偏心异径管的错位避让，防止气蚀的同时，给阀门安装预留了足够的扳手操作空间，不会出现阀门手轮贴墙、后期运维无法启闭的隐患。红蓝两色管路分别对应供回水干管，干管沿机房顶部边角走管，没有占用设备吊装的通行通道，支管从干管垂直下接至泵体接口，每段支管的长度都做了模数化拆分，法兰对接处的螺栓孔位提前对齐，现场装配时不需要反复调整管段角度。管路上的弯头、三通位置都避开了结构梁柱的预埋钢筋区域，支吊架的生根点直接对应结构梁的受力位置，不会出现后期打穿楼板、破坏建筑防水层的问题。供回水干管的末端都做了自动排气阀的安装位，管路坡度顺着排气方向设置，避免管内积气导致的水流噪音、供水流量不足的问题。冷却器的连接管路单独做了旁通支路，单台设备检修时可以关闭支路阀门，不影响其余水泵的正常运行，旁通管的转弯处都采用大曲率半径弯头，减少水流阻力带来的扬程损耗。机房外围的透明维护结构做了可拆卸式的板块拆分，后期设备更换时可以直接拆除对应板块，不需要大面积破坏围护结构。每台水泵的基座周边预留了排水沟的位置，管路法兰处的滴水盘直接对准排水沟坡向，不会出现地面积水浸泡泵体底座的锈蚀问题。管路上的压力表、温度计接口都设置在便于观测的高度位置，不需要运维人员攀爬设备即可读取参数，接线点位顺着管路侧边的线槽排布，没有和水管交叉，避免管路结露打湿线路的短路风险。
