机用虎钳双六角孔曲柄操作手柄

在机加工车间的日常装夹作业里，台虎钳是每台钳台旁最基础也最高频使用的工装，而操作手柄作为虎钳上直接和操作人员交互的部件，其结构合理性直接影响装夹效率与操作手感。这款双六角孔曲柄手柄，是针对传统虎钳单速操作痛点做的结构优化设计，适配需要兼顾快速开合与大扭矩夹紧的作业场景。

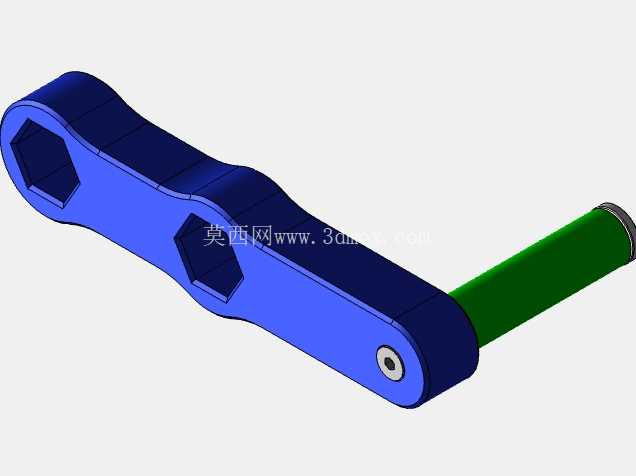

从实际使用场景来看，普通虎钳的单螺杆手柄在调整钳口开度时，需要持续转动整圈才能带动螺杆进给，当工件尺寸差异较大、需要大幅调整钳口间距时，反复转动手柄的动作会占用不少辅助时间，尤其是批量加工不同尺寸坯料的工位，这类无效动作的累积会明显拉低单件加工效率。这款手柄设置了两个不同规格的六角驱动孔，其中一个孔对应螺杆的快速进给档位，操作人员可以通过这个孔带动螺杆实现大导程快速移动，在钳口靠近工件的空行程阶段，不需要整圈转动手柄，只需要小角度往复扳动就能快速推进钳口，大幅缩短空行程调整时间；另一个3/4英寸规格的六角孔对应大扭矩夹紧档位，当钳口接触工件后，将手柄切换到这个孔位施力，能够借助力臂放大扭矩，用更小的手部作用力实现足够的夹紧力，避免铣削、锉削等作业中工件出现松动移位。

设计层面上，这款手柄采用了长条形曲柄式结构，整体力臂长度经过人机工程校核，既保证了扭矩放大倍数足够满足装夹力要求，又不会因为力臂过长导致操作时与钳台、周边工具发生干涉。手柄主体采用等强度扁平化设计，从两端六角孔位置到握持段做了平滑的厚度过渡，既保证了六角孔周边的结构强度，避免频繁施力导致孔位变形开裂，又尽可能控制了整体重量，减少长时间操作的手部疲劳。手柄末端设置了销轴限位结构，安装后可以在螺杆端部实现灵活转动，不会从螺杆上脱落，同时转动阻尼适中，切换孔位时不需要额外的拔插动作，只需要将手柄绕销轴转动到对应孔位对准螺杆端头即可完成档位切换，操作逻辑简单，一线操作人员不需要额外培训就能快速上手。

从安装边界来看，这款手柄的两个六角孔中心距严格匹配对应虎钳螺杆的端头结构尺寸，安装时不需要对原有虎钳做任何改造，直接替换原有手柄即可使用，适配市面上多数同规格机用虎钳的螺杆端头尺寸。手柄的整体厚度控制在合理范围内，当手柄处于夹紧工位时，最外侧轮廓不会超出钳台边缘，避免操作人员走动时发生磕碰；握持段的边缘做了圆角钝化处理，没有尖锐棱角，即使手部带油操作也不会出现割手、打滑的问题。手柄与绿色操作杆的连接段采用紧配销轴固定，连接强度足够承受大扭矩施力时的载荷，不会出现连接松动、手柄脱落的问题。

在实际加工验证环节，这款手柄的结构可以采用常规的铣削、钻孔工艺完成加工，不需要特殊的定制刀具，普通机加工车间就能完成自制或替换件加工。两个六角孔的形位公差控制在合理范围内，与螺杆端头的配合间隙适中，既不会因为间隙过大导致施力时出现晃动、磨损加快，也不会因为间隙过小导致切换孔位时卡滞。整体结构没有复杂的曲面特征，三维建模过程中可以通过拉伸、切除、倒角等基础特征完成，参数化调整方便，针对不同规格的虎钳只需要修改孔位尺寸、力臂长度就能快速衍生出适配不同型号的手柄模型，能够覆盖从轻型台虎钳到重型机用虎钳的不同操作需求。

不同于市面上常见的分体式快动虎钳手柄，这款一体式双孔手柄没有额外的弹簧、钢珠等小零件，长期使用过程中不会出现小零件脱落、弹簧失效等故障，维护成本极低，适合在油污、切屑较多的机加工车间环境下长期使用，即使切屑进入孔位也只需要简单清理就能正常使用，不会因为细小杂物进入导致机构卡滞。在重型装夹场景下，操作人员还可以通过加长杆套入手柄末端进一步放大夹紧扭矩，手柄主体的结构强度能够承受加长施力带来的额外载荷，不会出现弯曲、断裂的问题。
