机加工夹持用彩色结构台虎钳

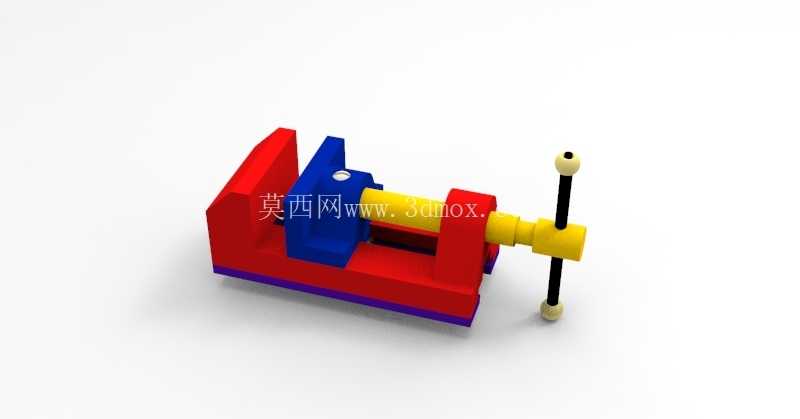

在常规机械加工、钳工装配、小型工件修配场景中，台虎钳是工位上不可或缺的基础夹持工装，本次呈现的台虎钳结构完全遵循传统机用台虎钳的传动逻辑做了可视化分色建模，不同功能部件采用差异化色彩区分，能让结构设计从业者快速理清各部件的装配关系与运动逻辑。从实际应用场景来看，这类台虎钳多安装在钳工工作台、小型钻铣床、台式砂轮机的台面上，承担小型金属件、塑料件的夹持固定工作，不管是锉削修配、钻孔攻丝、小型零件打磨去毛刺，还是小批量工件的装配对位，都能提供稳定的夹持力，避免加工过程中工件移位造成的尺寸偏差或安全隐患。

从功能特性来看，该台虎钳采用丝杠副传动结构，通过转动带防滑握柄的操作杆带动丝杠旋转，驱动活动钳身沿固定钳身的导轨面做直线往复运动，实现钳口的开合与夹持力的调节。固定钳身与活动钳身的钳口接触面做了平行度公差预留，建模时特意保留了钳口安装槽的结构，实际生产中可在该位置加装带齿纹的淬硬钳口板，提升夹持摩擦力的同时保护钳身本体不被工件磕碰损伤，磨损后仅需更换钳口板即可，大幅降低工装维护成本。操作杆两端的球形握柄做了增大握持摩擦力的结构设计，转动施力时不会打滑，当需要较大夹持力时，还可在操作杆上加装套管增大力矩，满足不同材质工件的夹持需求，不会因为夹持力不足导致工件飞出。

设计思路上，建模过程中优先保证各运动部件的干涉检查到位，丝杠与活动钳身的配合螺母位置、丝杠与固定钳身的轴向限位结构都做了完整还原，没有省略关键的传动细节。固定钳身底部预留了标准的安装螺栓孔位，可适配多数常规钳工台的安装孔距，安装时通过螺栓穿过底座孔位将钳身牢牢固定在工作台面，夹持重型工件时不会出现钳身倾覆的情况。整体结构做了受力优化，固定钳身的受力肋板位置按照实际夹持时的应力分布做了加厚处理，避免长期大负载夹持导致钳身开口变形，保证钳口的平行度长期稳定。

从外形尺寸与安装边界来看，该台虎钳属于桌面级中小型规格，钳口张开行程可覆盖常规小型加工件的夹持需求，整体底座的占地面积较小，不会过多占用工作台的操作空间，操作杆的转动半径也做了合理控制，转动操作时不会和台面上的其他工具、量具产生干涉。钳身的导轨面采用矩形导轨结构，相比燕尾导轨拥有更好的承重能力和抗侧向力性能，当工件需要承受侧向的锉削力、铣削力时，活动钳身不会出现翘头或偏移，保证加工基准的稳定性。丝杠的传动螺纹采用梯形螺纹设计，具备良好的自锁性能，夹持工件后不会因为加工振动导致丝杠回转松脱，无需额外加装锁止机构即可保持稳定的夹持力，简化了整体结构的同时提升了使用可靠性。

在实际建模过程中，各部件的装配间隙都按照实际机加工的公差配合要求做了预留，固定钳身与活动钳身的导轨配合间隙控制在合理范围内，既保证活动钳身移动顺畅无卡滞，又不会出现过大的间隙导致夹持精度下降。丝杠与螺母的配合也预留了合适的传动间隙，转动操作杆时手感顺滑，不会出现过紧或过松的情况。分色建模的方式也让该模型可直接用于工装教学、结构演示场景，不同颜色对应不同功能部件，学员可以快速理解台虎钳的工作原理，也可作为非标工装设计时的参考基础，根据实际使用需求调整钳口宽度、张开行程、底座安装尺寸等参数，快速衍生出适配特定加工场景的专用夹持工装。
