24x36模块化多孔焊接夹具工作台结构

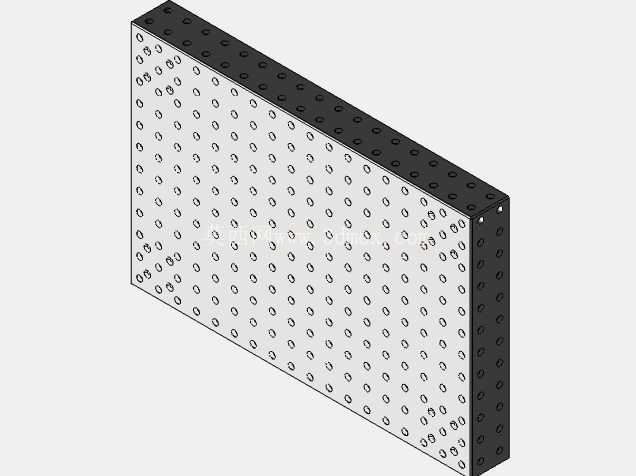

在金属结构件焊接加工的生产场景中，工装夹具的适配性直接决定了单件小批量生产的装夹效率与成品形位公差控制水平，这类带规则阵列孔的模块化焊接工作台，是目前钣金焊接、框架类构件组焊环节里应用极广的基础工装载体。区别于传统的T型槽焊接平台，阵列孔式的结构不需要额外配置滑动螺栓座，配套的快速销夹、定位挡块、角度支撑件可以直接插入孔位完成固定，装夹调整的效率比传统槽式平台提升40%以上，尤其适合多品种、小批量的非标金属构件生产场景，不需要针对每款产品制作专用焊接工装，仅通过标准夹具配件的组合就能完成不同外形工件的定位装夹。这款24英寸×36英寸规格的平台，属于中小型焊接作业单元里的常用尺寸，台面的有效装夹区域可以覆盖绝大多数小型框架、钣金支架、汽车冲压小件的组焊需求，平台侧面同样预留了同规格的阵列安装孔，方便拓展安装垂直定位靠山、延伸平台附件，实现异形构件的多角度装夹定位。从结构设计逻辑来看，台面采用加厚钢板整体加工成型，所有阵列孔的位置度公差控制在±0.1mm以内，孔间距采用统一的英制5/8英寸标准规格，和行业内主流的模块化焊接夹具配件完全通用，不需要单独定制适配的装夹零件。平台的边缘做了加厚处理，避免长期受焊接飞溅、敲击外力出现变形，黑色的侧边结构是平台的支撑安装基准面，上面的阵列孔既可以用来安装平台支腿、连接相邻的同规格平台拓展作业面，也可以作为侧面装夹的定位基准，实现工件的立式装夹，满足不同焊接姿态的作业需求。在实际生产应用中，这类平台不需要做复杂的地基固定，根据作业场景的不同可以搭配固定式支腿、移动脚轮或者升降支架使用，台面上的阵列孔除了用来安装装夹配件，也可以作为工件定位的测量基准，配合高度尺、百分表就能快速完成工件的形位公差检测，不需要额外转移到检验平台上作业。设计过程中需要重点关注孔系的同轴度和孔位一致性，因为所有装夹配件的定位销都是和孔位间隙配合，如果孔位出现偏差，会直接导致定位靠山的直线度超差，最终影响焊接工件的尺寸精度；同时平台的整体平面度需要控制在每米0.2mm以内，长期受焊接热影响、工件敲击载荷下的变形量也要控制在合理范围内，所以板材的选型、加工后的去应力处理是结构设计里的核心环节，避免平台使用一段时间后出现翘曲变形，失去基准精度。这类模块化夹具台的安装边界非常灵活，既可以单独作为独立焊接工位使用，也可以多台拼接组成更大的作业平台，适配不同尺寸工件的生产需求，侧面的孔位还可以安装焊枪支架、线缆挂架、工具收纳盒等辅助配件，进一步优化焊接作业的操作便利性。和专用焊接工装相比，这种通用孔系平台的投入成本更低，适配性更强，不需要针对每款新产品重新设计制作工装，只需要调整夹具配件的位置就能快速切换生产产品，非常适合柔性化生产的焊接车间使用，在汽车零部件焊接、五金框架加工、非标设备构件组焊等场景里都能发挥很大的作用。平台表面的孔位采用通孔设计，焊接过程中产生的焊渣、碎屑可以直接从孔位落下，不会在台面积攒影响工件的定位精度，日常维护只需要定期清理孔内的杂物，检查定位销的磨损情况即可，维护成本远低于传统的槽式焊接平台。
