带铰接孔异形限位连接机械构件

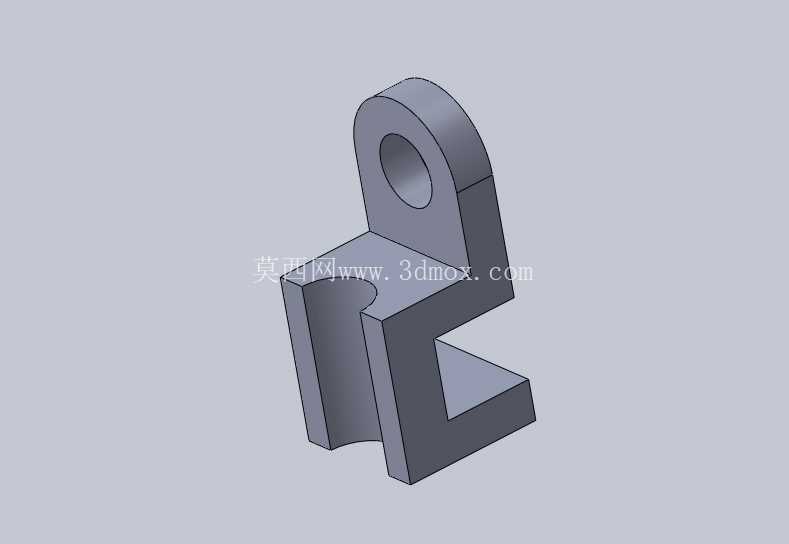

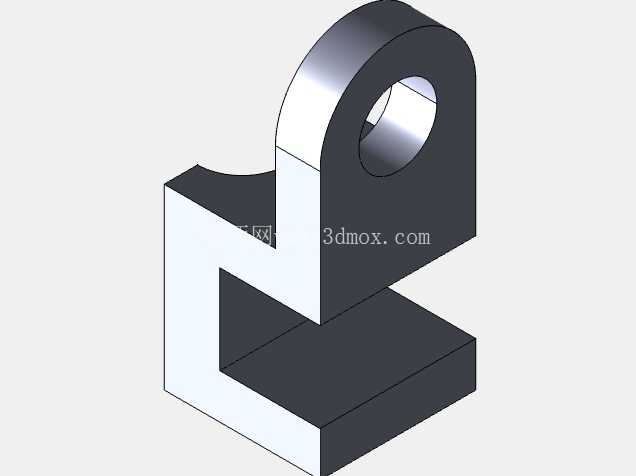

　　这类带顶部铰接孔的异形连接构件，常出现在轻工输送线的侧边挡料限位机构、小型工装夹具的快换连接端、以及非标自动化设备的活动支撑点位上，区别于标准角座、吊耳类连接件，它的异形弯折结构是为了适配安装面存在高低差、同时需要避让相邻运动部件的紧凑安装场景。从结构功能来看，顶部的通孔是标准铰接配合位，可穿入圆柱销或小直径铰接轴，实现构件与活动端的转动连接，孔位的壁厚做了均匀加厚处理，避免铰接部位受交变载荷时出现应力开裂，孔的端面预留了平直面，可贴合轴用挡圈或平垫，限制铰接轴的轴向窜动。下部的卡槽式结构是核心的安装定位部位，卡槽的内侧面做了与安装基准面匹配的贴合设计，其中一侧的内凹圆弧面是为了卡合圆柱型安装梁，无需额外加工定位面即可实现快速卡装，卡槽的两个水平延伸边分别承担上下方向的限位作用，上边沿抵住安装梁的上表面承担竖向载荷，下边沿卡在安装梁的下侧防止构件受侧向力时脱出，安装时无需复杂的对位操作，卡入后从侧面拧入紧定螺钉即可完成固定，大幅缩减现场装配的调校时间。

　　设计阶段首先要确认的是安装边界，顶部铰接孔的中心到下部卡槽安装基准面的垂直距离，决定了铰接活动端的摆动行程范围，这个尺寸需要匹配相邻活动部件的运动轨迹，避免摆动时与周边固定结构发生干涉；卡槽的开口宽度要与配套安装梁的外径或厚度保持合理的公差配合，间隙控制在0.1-0.2mm之间，既保证卡装时的顺畅度，又不会因为间隙过大导致铰接部位出现晃动，影响整个机构的运动精度。构件的整体壁厚做了等强度设计，受力较大的铰接孔根部、卡槽与上部立板的连接位置都做了圆角过渡，避免应力集中，在满足载荷要求的前提下，非受力部位的壁厚做了适当减薄，既控制了构件的整体重量，也减少了加工时的材料损耗。

　　这类构件在实际使用中，大多承受的是低频交变的拉压载荷与小幅侧向力，不需要过高的表面精度，但铰接孔的内孔粗糙度、卡槽与安装梁的贴合面平面度需要达到对应的配合要求，否则会加快铰接销的磨损，或是导致安装后出现松动偏移。和标准的直角连接支座相比，这种一体化弯折的异形结构省去了多个零件拼接装配的步骤，减少了装配累积误差，同时整体式结构的抗载荷能力更强，在空间受限的非标设备场景中，不需要额外设计转接件即可完成安装，能有效压缩设备的整体设计与制造成本。

　　建模过程中需要重点关注几个工艺细节：所有的棱边除了配合面之外都要做倒角处理，避免安装时划伤操作人员；铰接孔的两端要做倒角引导，方便铰接轴的穿入；卡槽的入口处要做微小的导入斜角，降低卡装时的对位难度；各个弯折连接位置的圆角半径要匹配加工工艺要求，如果是采用铸造工艺生产，圆角半径不能过小，避免铸造时出现充型不足的缺陷，如果是采用整块型材铣削加工，圆角半径要匹配铣刀的最小直径，减少不必要的刀具更换，提升加工效率。在实际的设备维护场景中，这类构件属于易更换的小型结构件，因为铰接部位长期转动会出现磨损，当铰接孔与销轴的配合间隙超过允许值时，就需要整体更换，因此它的结构设计也兼顾了拆装便捷性，拆卸时只需要拔出铰接销、拧松紧定螺钉即可取下，不需要拆解周边的其他部件，能大幅缩短设备停机维护的时间。
