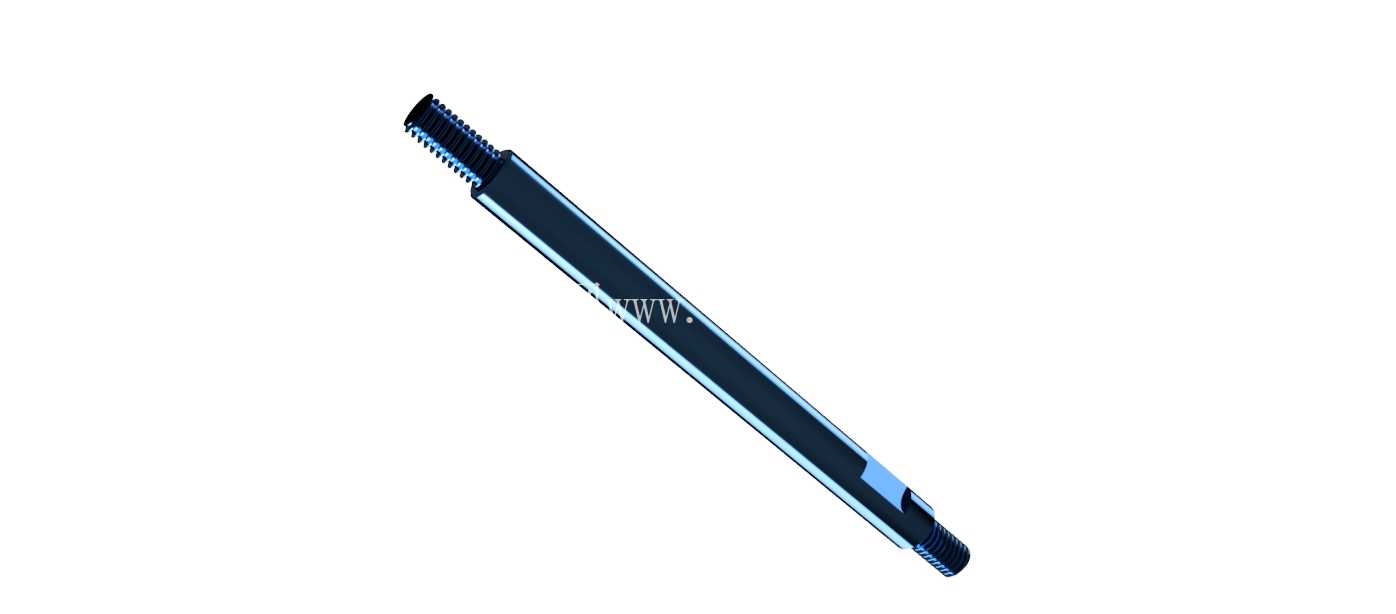

带M3螺纹端的细长型活塞轴结构

　　在航空航天领域的小型线性作动机构中，这类细长活塞轴是核心的运动传递部件，常见于小型伺服驱动的线性活塞模组、微型液压控制回路、机载精密调节机构中，承担着将驱动端的直线推力精准传递到执行端的作用，因为应用场景对安装空间、重量有严格限制，轴类零件的尺寸控制、结构合理性直接决定整套机构的运行精度与寿命。从实际使用场景来看，这类活塞轴往往工作在行程较短、载荷不大但对运动同轴度要求较高的回路里，比如小型燃油调节系统的阀芯驱动、机载设备的姿态微调机构、小型气动线性模组的动力输出端，工作过程中轴体需要沿着衬套做往复直线运动，两端的螺纹结构用于和驱动活塞、执行负载端做刚性连接，避免运动过程中出现连接松脱、传动间隙超差的问题。设计这类轴件的时候，首先要明确安装边界的限制，轴体总长度控制在54mm，主体直径4mm，这个尺寸比例属于典型的细长轴类传动件，设计时首先要考虑的是往复运动过程中的刚度问题，因为长径比超过13，如果材料选型或者热处理工艺不到位，长期受轴向推力的时候容易出现弯曲变形，导致运动卡滞、同轴度超差，所以建模阶段就要提前预留好表面处理的尺寸余量，主体圆柱面的粗糙度要满足衬套滑动配合的要求，一般要控制在Ra0.8以下，减少往复运动的摩擦阻力。

　　两端的M3外螺纹结构是安装接口的核心，设计时要注意螺纹收尾的退刀槽尺寸，不能因为退刀槽的应力集中导致轴件在交变载荷下出现断裂，螺纹段的长度要匹配标准M3螺母的旋合长度，保证连接强度足够的同时，不会因为螺纹过长导致安装时出现干涉。轴体上的扁位结构是为了安装时方便用工具夹持锁紧，避免装配过程中轴体跟转，导致螺纹预紧力达不到设计要求，这个扁位的位置要避开衬套的配合行程段，防止滑动过程中扁位刮伤衬套内壁，破坏配合面的密封性能或者润滑层。从建模逻辑上来说，绘制这类轴件首先要建立中心轴线作为基准，所有的圆柱面、螺纹段、扁位都要以这个轴线为基准做同轴度约束，两端的中心孔是后续机加工的工艺基准，建模的时候不能遗漏，否则后续磨加工、热处理的时候没有定位基准，很难保证各段圆柱的同轴度要求。螺纹部分不需要绘制全细节的牙型，在工程图里标注清楚螺纹规格、精度等级就可以，三维模型里做简化的螺纹修饰线即可，避免模型文件过大影响装配调用。

　　实际选型使用的时候，要注意这类轴的配合间隙，因为直径只有4mm，和衬套的配合间隙一般控制在0.01-0.02mm之间，间隙太大容易出现运动偏摆，间隙太小则容易因为热胀冷缩出现卡滞，尤其是在航空航天应用场景中，工作温度范围跨度大，尺寸链计算的时候必须充分考虑材料线膨胀系数带来的尺寸变化，预留足够的热胀余量。另外轴体的表面硬度也要满足长期往复摩擦的要求，一般会做调质处理后表面镀硬铬，或者采用不锈钢材质做钝化处理，提升耐磨性能和防腐蚀能力，适应机载环境下的复杂工况。

　　这类细长活塞轴虽然结构看起来简单，但是每一处尺寸的设计都和实际装配、使用性能直接相关，比如两端螺纹的起始位置，要保证装配完成后轴的行程不会出现死点，轴体的端面倒角要做C0.2的小倒角，去除机加工的毛刺，防止装配时毛刺脱落进入配合面造成卡滞。扁位的对称度也要控制在0.02mm以内，否则夹持锁紧的时候会导致轴体受侧向力，长期运行会出现弯曲变形。在整套线性活塞机构里，这个轴件的精度直接决定了整个机构的运动重复定位精度，所以建模阶段就要把所有的形位公差要求考虑进去，在三维模型里做好对应的基准标注，方便后续出工程图的时候直接调用，避免后期加工出来的零件达不到装配要求。很多新手工程师在设计这类细长轴的时候，往往只关注外形尺寸，忽略了工艺性和安装边界的细节，比如忘记做退刀槽、倒角尺寸过大、扁位位置进入配合行程段，这些问题都会导致实际加工出来的零件无法正常装配使用，甚至在测试阶段就出现断裂、卡滞的故障。
