多耳式环形连接支架机械构件

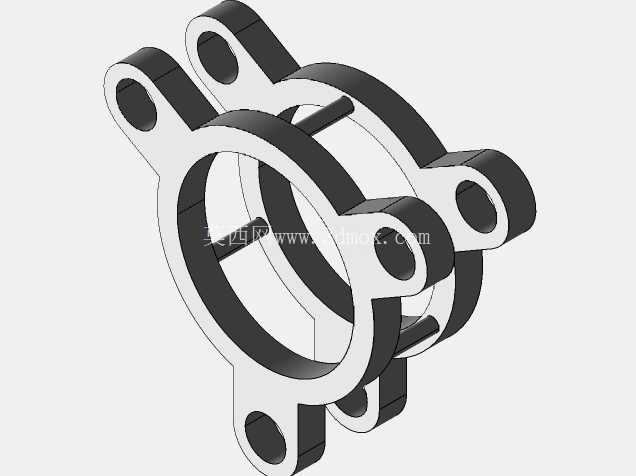

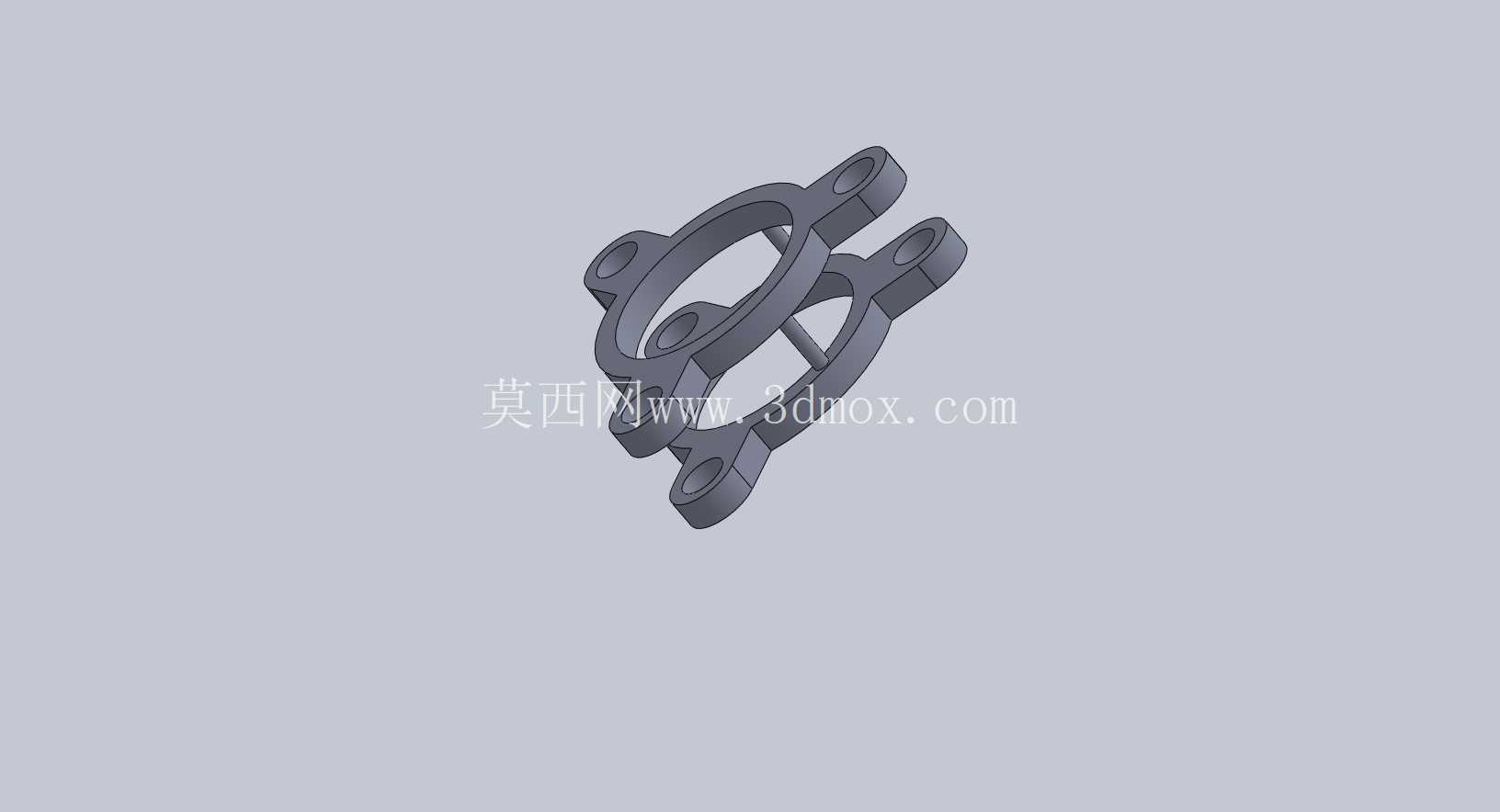

　　这类带多组安装耳的环形连接构件，常见于流体管路排布、轻型传动机构的支撑定位环节，也会在小型动力传输单元的壳体连接部位作为过渡承载件使用，核心作用是在环形主体的中心通道预留出足够的过流、过轴空间的同时，通过周向均匀分布的耳座实现与周边基体的可靠固定，避免环形主体在受径向载荷、周向扭转力时出现移位或形变。从结构设计逻辑来看，环形主体的壁厚取值需要兼顾中心通道的通径需求与整体刚性，若壁厚过薄，在耳座受螺栓预紧力时容易出现环形端面翘曲，导致中心通道内穿过的轴类零件出现卡滞、密封件压合不均泄漏的问题；若壁厚取值过大，则会无谓增加构件整体重量，在对重量敏感的机载设备、移动作业单元上会挤占其他部件的重量配额。

　　周向分布的四个安装耳并非随意排布，相邻耳座的夹角经过载荷校核，确保每个耳座承受的螺栓预紧力、工作状态下的交变载荷能够均匀分散到环形主体的整个圆周上，不会出现局部应力集中导致的耳座根部断裂问题。每个耳座上的安装孔都做了同轴度公差约束，孔位与环形主体中心轴线的位置度偏差控制在合理范围内，避免安装时出现螺栓别劲、装配应力残留的问题，长期受振动载荷作用时也能减少螺栓松动的概率。从安装边界来看，这类构件的安装平面需要与基体贴合面保持足够的平面度，耳座底部与环形主体的衔接处做了圆弧过渡处理，既可以减少铸造过程中的应力集中缺陷，也能在装配时避免与基体上的凸台、焊缝等结构产生干涉。

　　环形主体的中心孔内壁粗糙度需要匹配穿过件的配合要求，如果是用于管路连接，内壁需要做平滑处理减少流体阻力；如果是用于轴类支撑，内壁则需要预留轴承安装的配合公差，确保轴承外圈能够顺利压装且不会出现跑圈问题。在实际工况适配中，这类构件可以承受一定的径向载荷与轻度的轴向冲击，不适用于大扭矩传输的场景，更多是作为定位支撑、管路固定的辅助承载件使用，在小型自动化设备的气路排布、农用机械的轻量化传动单元、通用机电产品的壳体连接部位都能看到类似结构的应用。

　　设计这类构件时，需要提前核算安装耳的悬臂长度，悬臂过长会导致耳座在受螺栓拉力时产生过大的弯曲形变，直接影响连接可靠性；悬臂过短则会导致安装螺栓的操作空间不足，现场装配时无法顺利放入套筒或扳手完成紧固作业。耳座上的安装孔孔径比配套螺栓直径大出合理的装配间隙，既可以补偿少量的安装位置偏差，也不会因为间隙过大导致定位精度不足。环形主体与耳座的衔接部位壁厚做了渐变处理，从耳座的较厚区域平滑过渡到环形主体的基础壁厚，避免壁厚突变导致的铸造缩孔、冷隔等缺陷，同时也能让载荷传递路径更加顺畅，减少应力集中点的出现。在实际选型适配时，需要确认中心孔的通径是否满足穿过件的尺寸要求，四个耳座的孔位分布是否与基体上的安装螺孔位置匹配，同时要核算构件的整体高度是否会与周边相邻部件产生运动干涉，尤其是在有旋转部件、往复运动部件的相邻位置，要预留足够的安全间隙，避免运行过程中出现碰撞磨损。这类构件通常采用铸造工艺成型后再做机加工处理，安装孔与环形端面的机加工工序安排在铸造应力释放之后，避免加工完成后因为应力释放导致尺寸精度超差。
