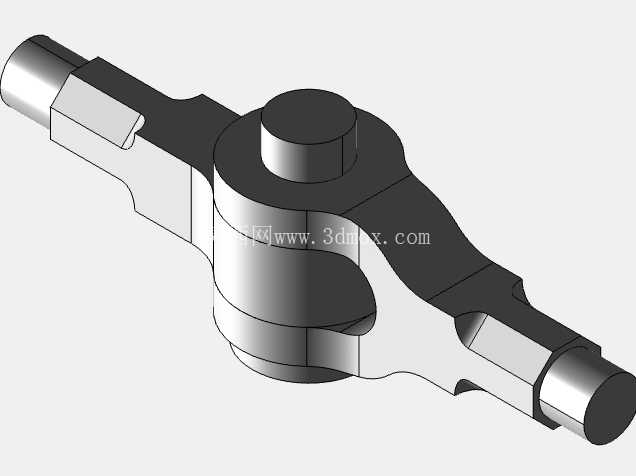

叉端单眼端销轴式转向节接头结构

在商用车转向横拉杆、工业设备连杆传动组、工程机械操纵控制机构的铰接点位，这类转向节接头组件是承担载荷传递同时补偿角度偏差的核心零件，日常工况下需要持续承受交变拉伸载荷，还要适配两端杆件在运动过程中产生的相对角位移，避免刚性连接带来的应力集中导致杆件断裂或者铰接位卡死。从结构组成来看，整套接头由叉形端、单眼连接端以及销轴三个核心部分构成，叉端的开口尺寸需要和单眼端的插接厚度做间隙配合设计，单边预留0.02-0.05mm的装配间隙，既保证销轴穿装后转动顺畅，又不会因为间隙过大产生传动旷量，影响控制精度。

设计这类接头的时候，首先要核算额定拉伸载荷下的截面强度，叉端的两个耳板需要做等强度校核，销轴孔的位置要避开应力集中区域，耳板外侧做圆弧过渡，减少热处理过程中的开裂风险，同时在交变载荷下降低疲劳裂纹产生的概率。单眼端的杆部和连接头衔接位置做渐变式的轴径过渡，不要出现直角台阶，避免应力集中在台阶位置引发断裂。销轴的配合公差选择h6级，和两端耳板的孔采用间隙配合，和中间单眼端的孔可以根据使用场景选择过渡配合或者小间隙配合，如果是需要频繁摆动的工况，还需要在销轴和孔壁之间预留润滑脂槽，方便定期注脂保养，减少铰接面的磨损。

从安装边界来看，两端杆部的同轴度在自由状态下需要控制在0.1mm以内，避免装配后产生附加的弯曲应力，叉端开口的对称度相对于杆部轴线的偏差不能超过0.08mm，否则穿装销轴的时候会出现别卡，甚至导致单眼端无法顺利插入叉口。整体结构的摆动角度范围设计为±15°，可以覆盖绝大多数连杆机构、转向拉杆的运动角度需求，不需要额外增加万向节结构就能满足常规的角位移补偿要求，相比球头式的铰接结构，这类接头的承载能力更强，抗冲击性能更好，适合重载工况下的传动连接。

实际应用场景中，这类接头除了用在车辆转向系统的横、直拉杆位置，还广泛用在机床的操纵连杆机构、起重设备的限位传动杆、农业机械的控制拉杆组上，不同场景下可以根据载荷等级调整耳板厚度和销轴直径，不需要改动整体的结构形式，只需要对应调整关键受力截面的尺寸参数就能适配不同的载荷需求。建模过程中需要注意铰接位置的运动干涉检查，要模拟最大摆动角度下叉端和单眼端的相对位置，确认在极限摆角下两个零件不会发生磕碰，同时预留足够的安全间隙，避免加工误差导致实际装配后出现运动卡滞。杆部的连接形式可以根据装配需求设计成外螺纹连接或者光轴压装形式，螺纹连接的版本需要在杆部预留扳手卡位，方便现场装配的时候拧紧固定，光轴版本则需要设计卡簧槽或者定位销孔，保证和对接杆件连接后不会出现轴向窜动。

这类铰接接头的失效形式大多出现在耳板根部的断裂、销轴的磨损剪切以及孔位的磨损失圆，所以在设计阶段就要针对这些失效点做强化处理，耳板根部的圆角半径不能小于2mm，销轴选择调质处理的合金结构钢，表面做淬火处理提升耐磨性能，孔位如果是高频冲击的工况可以加装耐磨衬套，衬套磨损后直接更换即可，不需要更换整个接头主体，降低后期的维护成本。整体结构没有复杂的异形曲面，加工工艺性好，叉端和单眼端都可以采用模锻成型后再做机加工的工艺路线，适合批量生产，加工过程中只需要保证销轴孔的尺寸精度和位置度，其余非配合面的尺寸公差可以适当放宽，在保证使用性能的前提下控制加工成本。
