实验台架用锥形法兰连接喷嘴结构

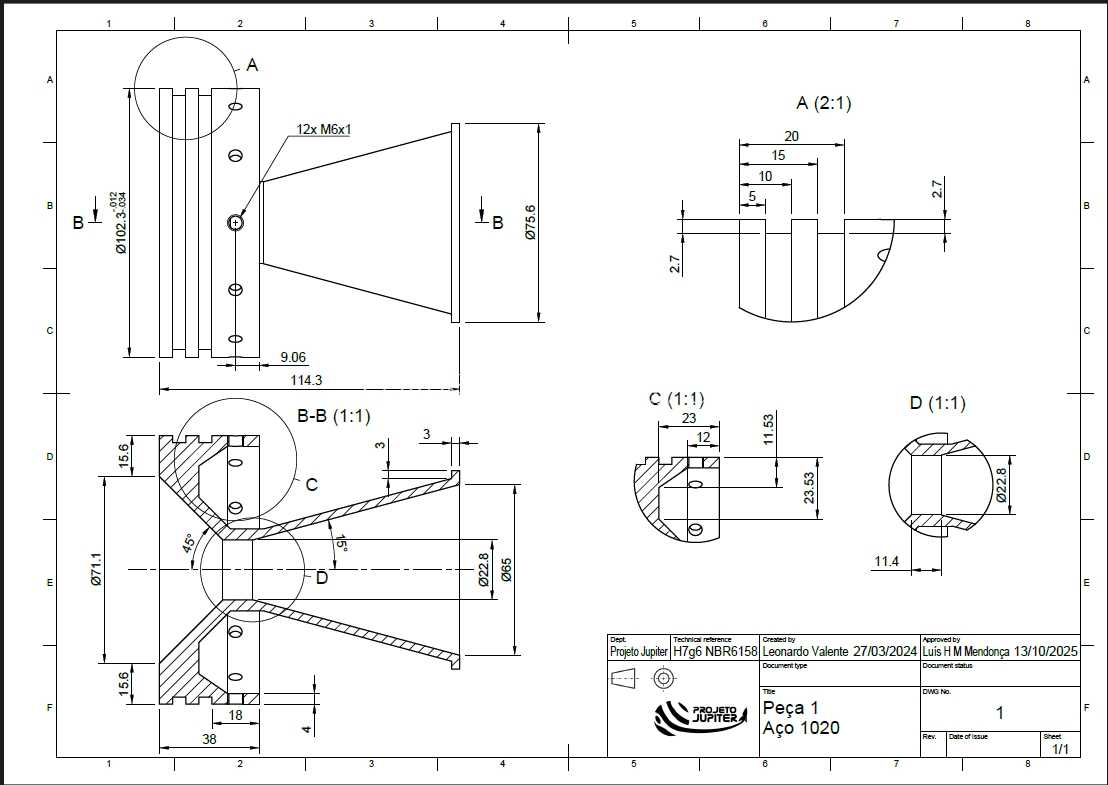

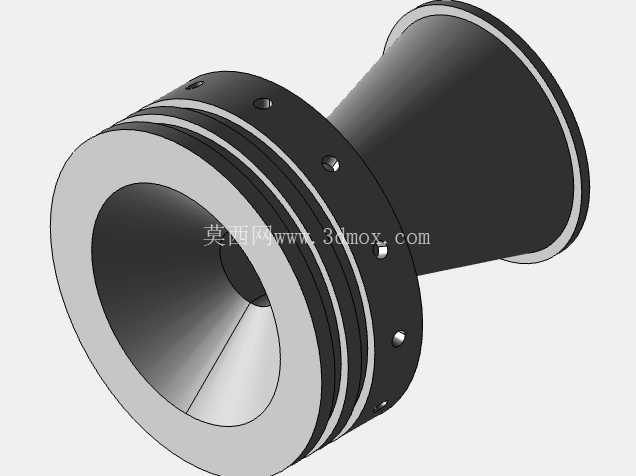

　　该喷嘴部件主要面向流体实验台架的介质输送工况设计，核心作用是在实验系统中完成流体的整流、导流与定向喷射，适配低压到中压区间的气相、液相介质输送场景，常见于高校流体力学实验平台、小型动力装置原型测试段的管路衔接位置，可直接对接同规格法兰接口的实验管路，无需额外加工过渡转接件。从结构设计逻辑来看，整体采用锥段加法兰基座的组合构型，入口端为大直径法兰连接盘，盘体上均匀分布多组螺栓过孔，孔位的节圆尺寸与配套法兰的安装孔位完全匹配，安装时可通过标准六角螺栓完成轴向压紧，配合法兰端面的密封槽结构，可适配橡胶垫片或金属缠绕垫片实现端面密封，避免介质在衔接位置出现泄漏。

　　法兰盘与锥段衔接位置设计有两道环形加强筋，筋条的厚度与锥段壁厚保持一致，既可以提升法兰根部的结构刚度，避免螺栓压紧时法兰盘出现翘曲变形，也能在介质高速冲刷锥段内壁时，抵消部分流体脉动带来的结构振动，降低长期运行过程中焊缝位置出现疲劳开裂的风险。锥段部分采用平滑过渡的收敛构型，内壁面全程做无台阶顺滑处理，从法兰端的大流通直径逐步收窄到出口端的小直径喷口，收敛角度经过流体仿真校核，可在介质通过时逐步提升流速，同时避免流道内出现涡流区，减少不必要的压力损失，保证出口端的射流均匀性，满足实验过程中对出口流场稳定性的要求。

　　从安装边界来看，法兰盘的外径尺寸小于配套管路的法兰护罩内径，安装时无需调整周边管路的固定位置，可直接在现有管架上完成换装；锥段的轴向长度经过适配性设计，安装完成后喷口位置刚好对准实验段的介质接收区域，不会出现喷流偏移、冲刷实验段壁面的问题。部件的所有外露棱边均做了倒角处理，既可以避免安装过程中划伤操作人员，也能减少棱边位置的应力集中，提升部件的长期结构可靠性。在实际选型适配时，可直接根据现有实验管路的法兰公称直径匹配该部件，安装前需确认法兰端面的平面度满足密封要求，螺栓紧固时采用对角分次拧紧的方式，保证法兰盘各位置的压紧力均匀，避免出现偏压导致的密封失效。

　　该结构的流道内壁粗糙度控制在合理区间，可减少介质流动过程中的沿程阻力，对于含微小颗粒的液相介质，也能降低颗粒在壁面的附着概率，减少实验过程中的流道堵塞风险。法兰盘上的螺栓过孔采用略大于螺栓公称直径的设计，可补偿安装过程中管路的微小位置偏差，降低现场安装的对位难度，提升装配效率。锥段外壁的厚度从法兰端到出口端逐步均匀减薄，在保证结构强度满足承压要求的前提下，尽可能降低部件整体重量，减少对管路支撑结构的载荷负担，适配小型实验台架的轻量化安装需求。
