超高速膨胀隧道结构三维设计

这套结构的设计初衷，是为了在实验室环境下复现超高速运行状态下，隧道段受气流冲击产生的膨胀形变响应过程，为后续高速载具的隧道通过性测试、隧道结构抗冲击设计提供可复用的结构验证载体。从实际应用场景来看，这类结构主要服务于高速地面交通、超高速弹体侵彻试验等领域的前置验证环节，不需要搭建全尺寸实测试验段，就能通过等比例缩放的结构完成多组工况的参数验证，大幅降低实测试验的物料与时间成本。

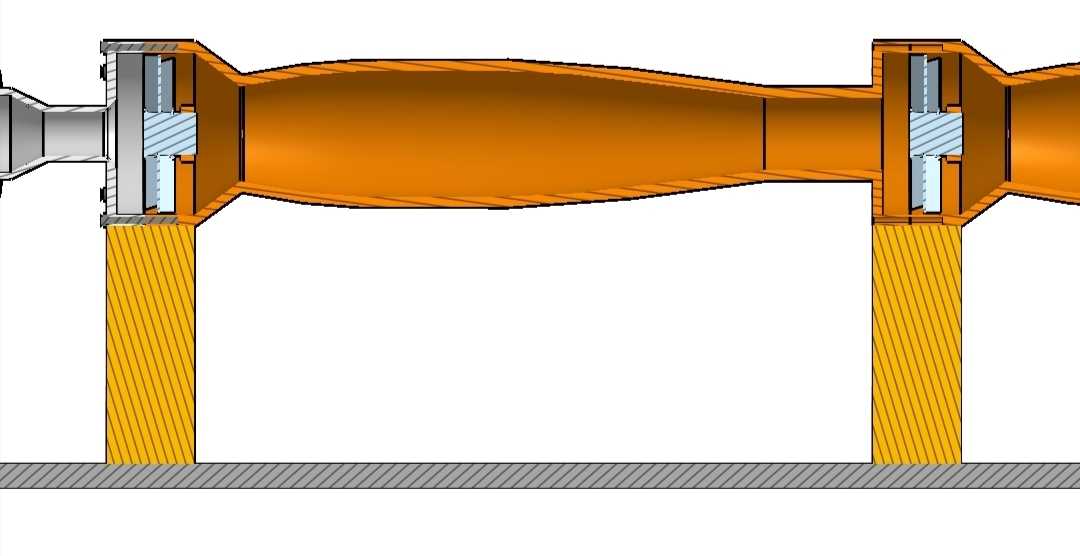

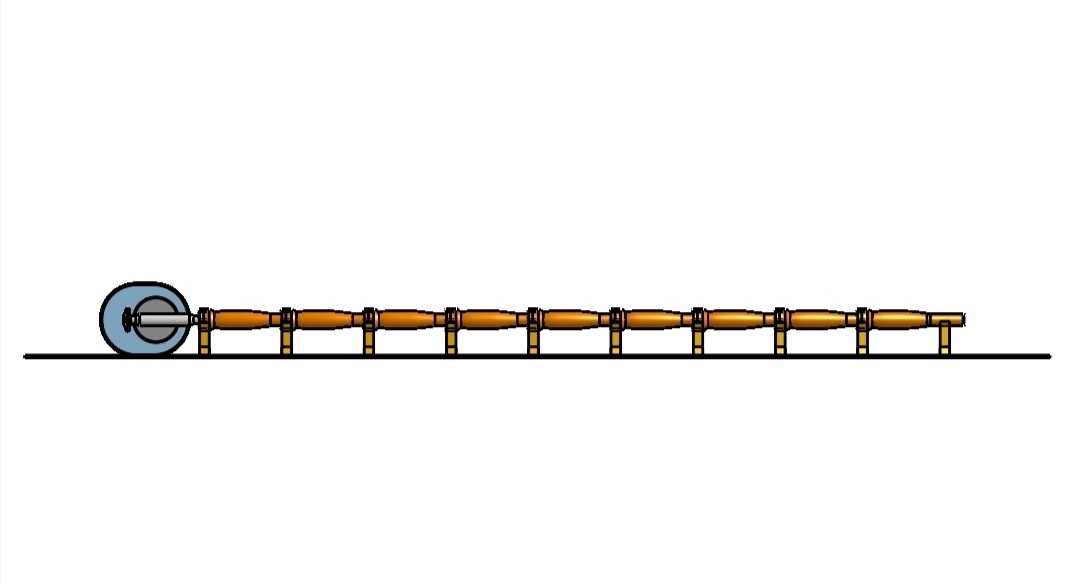

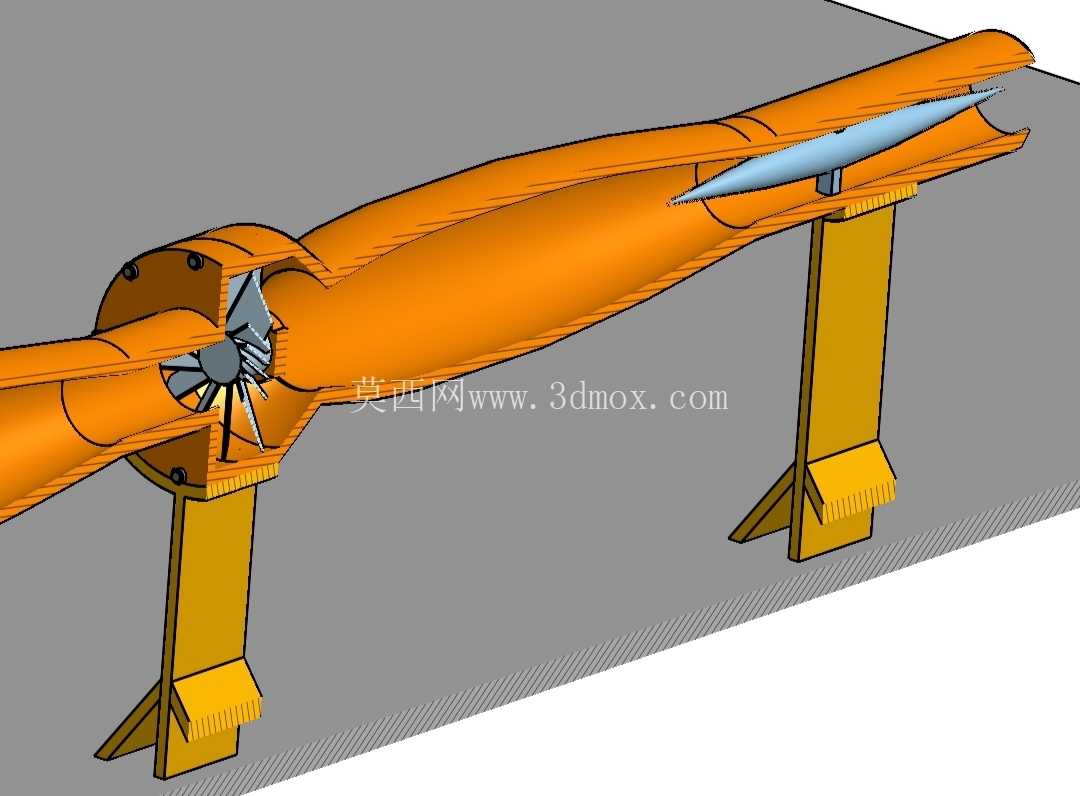

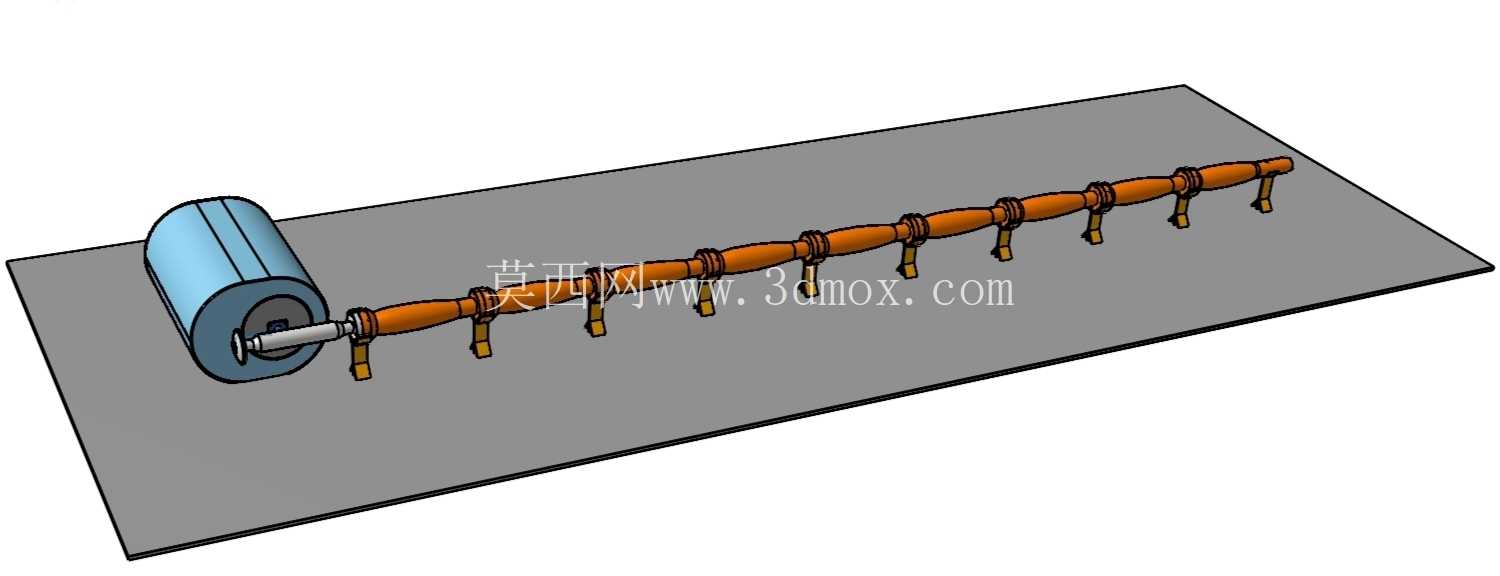

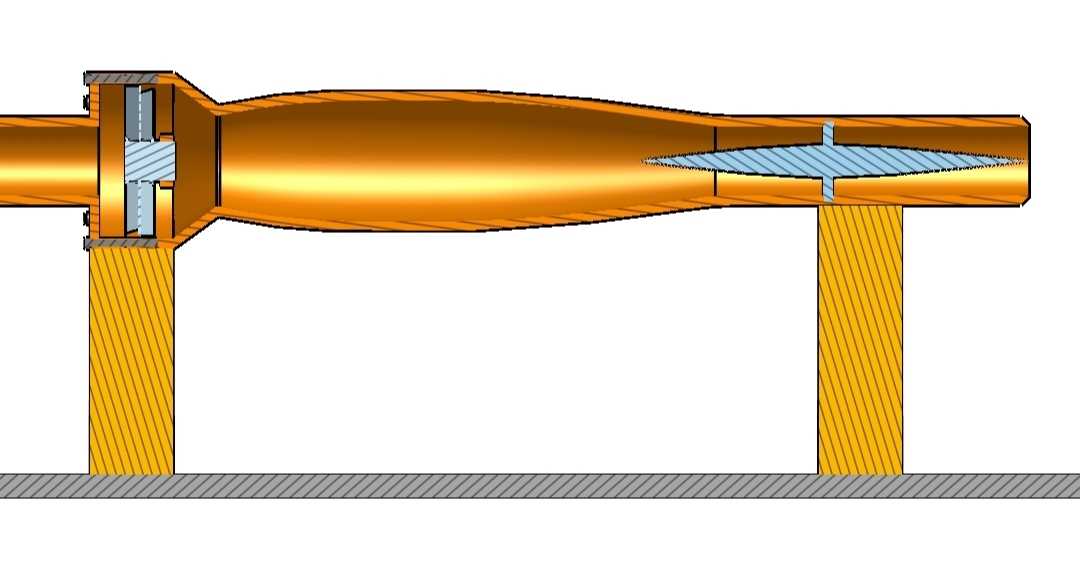

从功能特性上看，整套结构分为动力输入段与膨胀隧道段两个核心部分，左侧的滚筒式动力输入单元，负责为测试件提供初始的线性加速动力，通过中心轴的传动配合，能将测试件以稳定的初速度送入右侧的隧道段；隧道段采用分段式的膨胀节串联结构，每一节膨胀单元都配有独立的支撑脚，支撑脚底部预留了标准安装孔位，可直接固定在试验台的T型槽面上，不需要额外加工过渡连接支架。每段膨胀节之间采用锥面配合的插接结构，当高速气流或者测试件通过时，各节段可沿轴向产生可控的膨胀位移，同时周向设置的限位凸台能避免节段之间出现径向错位，保证整个隧道段的同轴度误差控制在试验允许的范围内。

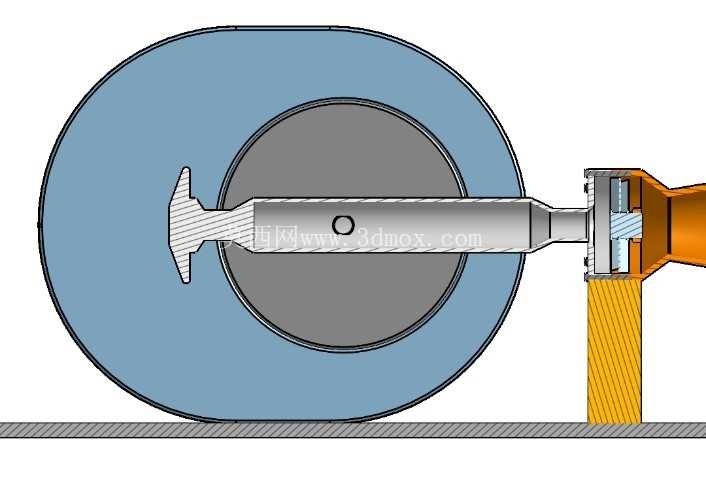

在设计思路上，没有采用整体式的隧道腔体结构，而是选择多节段串联的方案，核心是为了模拟实际隧道在超高速冲击下的分段形变特性——实际工程中的长距离隧道本身就是由多段管片拼接而成，受冲击时各段的形变响应存在时间差与位移差，整体式结构无法复现这一特性，分段式设计则可以通过调整单节膨胀节的壁厚、支撑脚的刚度，来匹配不同地质条件、不同冲击速度下的隧道形变参数。动力输入段的滚筒采用中空结构设计，一方面是为了降低整体转动惯量，让动力输出的响应速度更快，初速度控制精度更高；另一方面中空内腔可以预留传感器安装位，在测试时直接采集测试件进入隧道前的初速度、姿态角等核心参数，不需要额外在外部架设检测支架，减少外部支架对气流场的干扰。

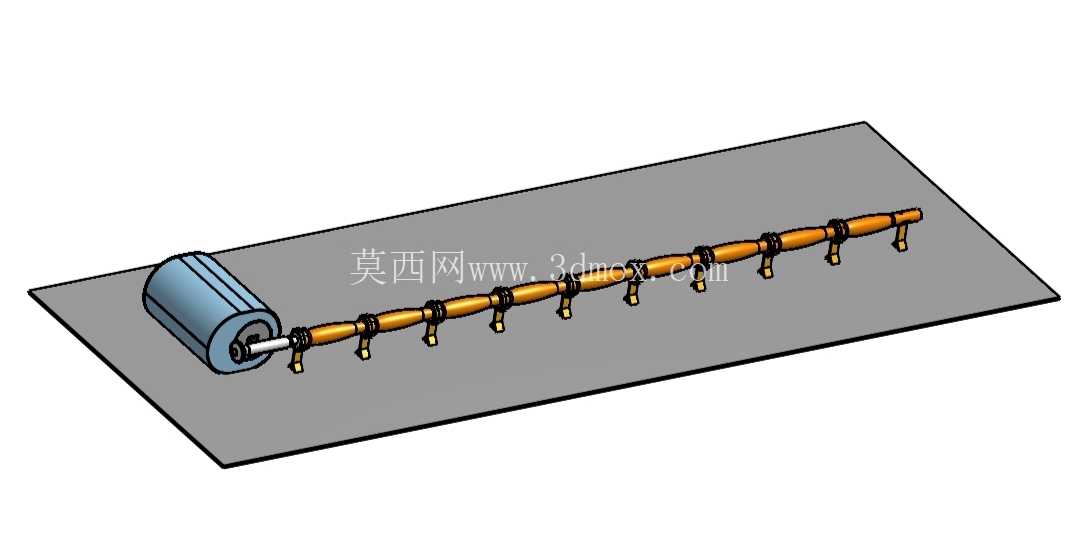

从安装边界来看，整套结构的总长度适配常规中型试验台的安装尺寸，底部所有支撑脚的安装孔位都在同一水平基准面上，安装时只需要找平试验台台面，依次固定各段支撑脚即可完成主体装配，不需要做额外的调平加工。各段膨胀节的连接端都做了导向倒角，装配时不需要专用工装就能完成对接，单节膨胀节的重量控制在单人可搬运的范围内，日常更换不同参数的试验段时，不需要借助起重设备就能完成拆装。隧道段的内孔直径做了统一的公差控制，整个通长内孔的直径偏差不超过0.02mm，避免测试件高速通过时出现卡滞或者内壁剐蹭的问题，支撑脚的高度预留了5mm的调节余量，可通过底部的调节螺钉微调单节段的高度，补偿试验台台面的平面度误差，保证整个隧道段的同轴度满足试验要求。

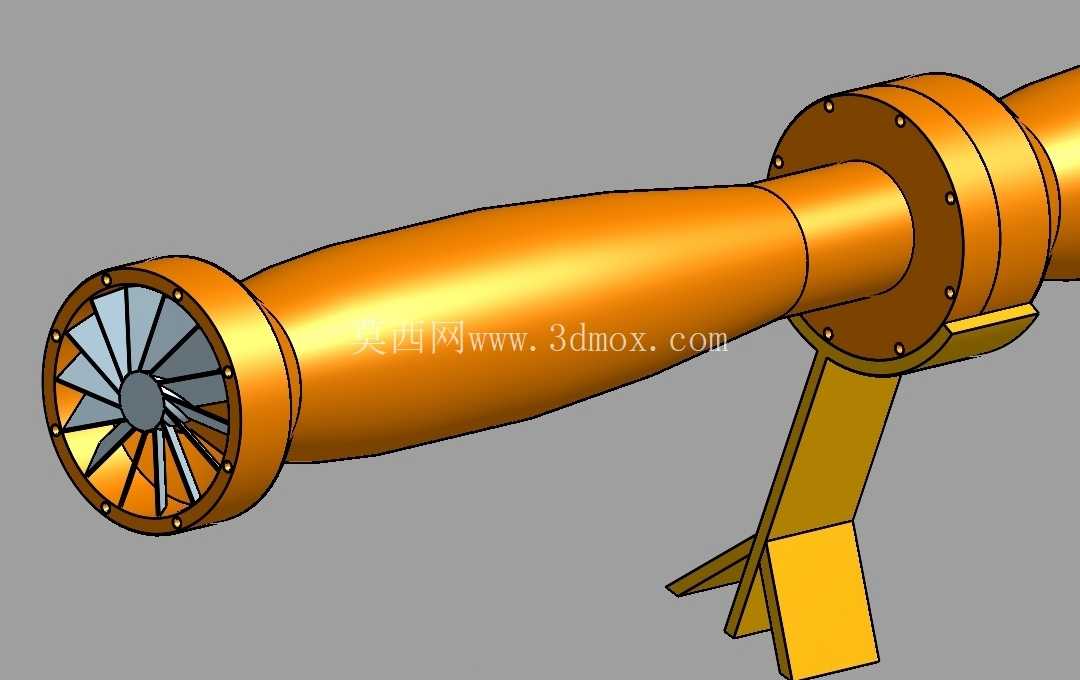

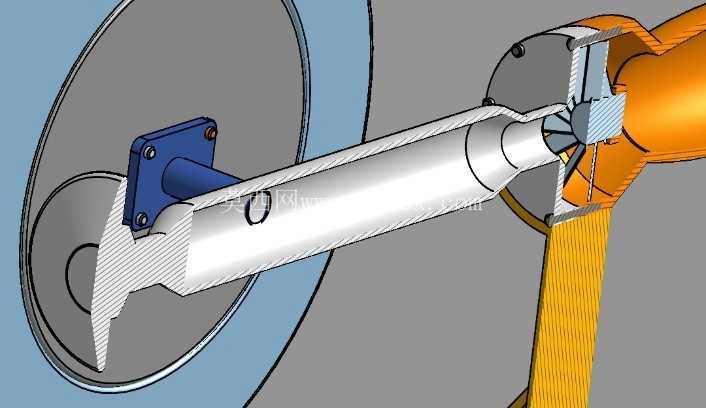

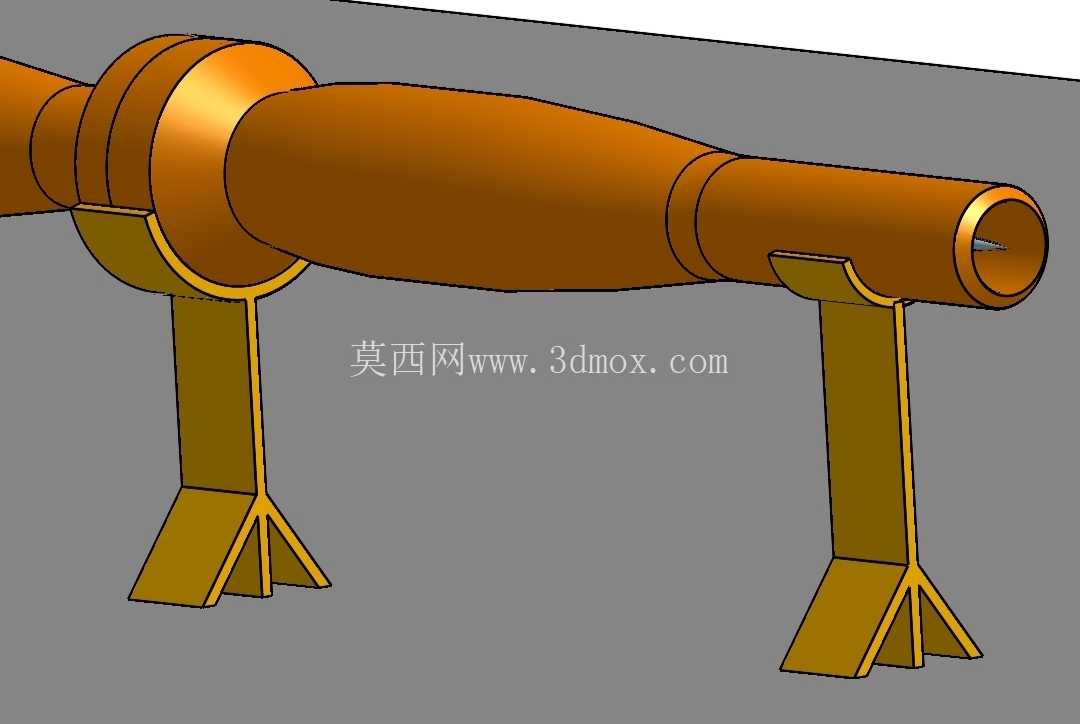

在细节设计上，每段膨胀节的外壁都做了环形的加强筋结构，在不增加过多壁厚的前提下提升节段的结构刚度，避免高速冲击下节段本身出现塑性形变，影响测试数据的准确性。动力输入段的中心轴采用双轴承支撑结构，靠近隧道段的一端选用角接触轴承，可同时承受径向力与轴向冲击力，远离隧道段的一端选用深沟球轴承做径向支撑，保证滚筒高速转动时的回转精度，减少运行过程中的振动传递到隧道段，影响测试结果。支撑脚与膨胀节之间采用螺栓连接，可根据试验需求更换不同刚度的支撑脚垫片，调整单节段的固有频率，模拟不同支撑条件下的隧道响应特性，拓展整套结构的试验适用范围。
