燃料储运零泄漏低温断开连接结构设计

在低温燃料储运、加注的工程场景中，管路连接部位的泄漏风险一直是系统安全管控的核心节点，尤其是涉及液氢、液化天然气这类低温介质的长距离传输与长期储存工况，常规的快接接头很难同时满足低温下密封可靠性、意外受力时的安全断开、断开后双向自密封的多重要求，本次设计的零泄漏低温断开结构，正是针对这类严苛工况开发的管路连接方案。

从实际使用场景来看，这类断开器主要部署在低温燃料加注站的固定管路与移动储运槽车的连接段、长期储存低温燃料的储罐进出管路、以及燃料传输系统中可能出现外力拉扯的管路节点，当管路受到超过设计阈值的轴向拉力时，断开器会在预设位置完成分离，分离过程中两端的密封组件会同步触发闭合，完全阻断介质流出通道，避免低温燃料泄漏引发的安全隐患，同时在正常连接状态下，要保证低温工况下的长期零泄漏，不能出现常规密封件在低温下脆化、冷缩导致的密封失效问题。

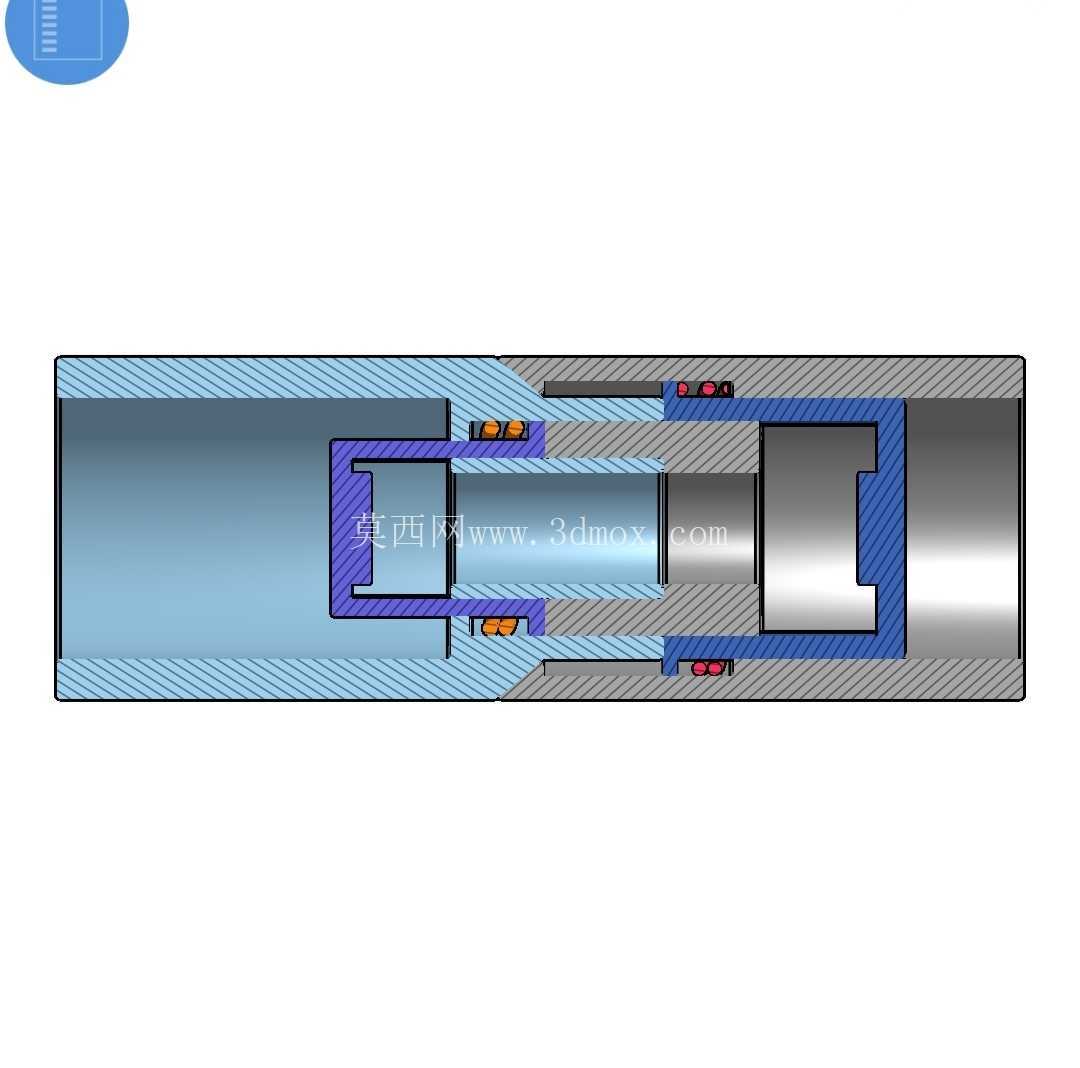

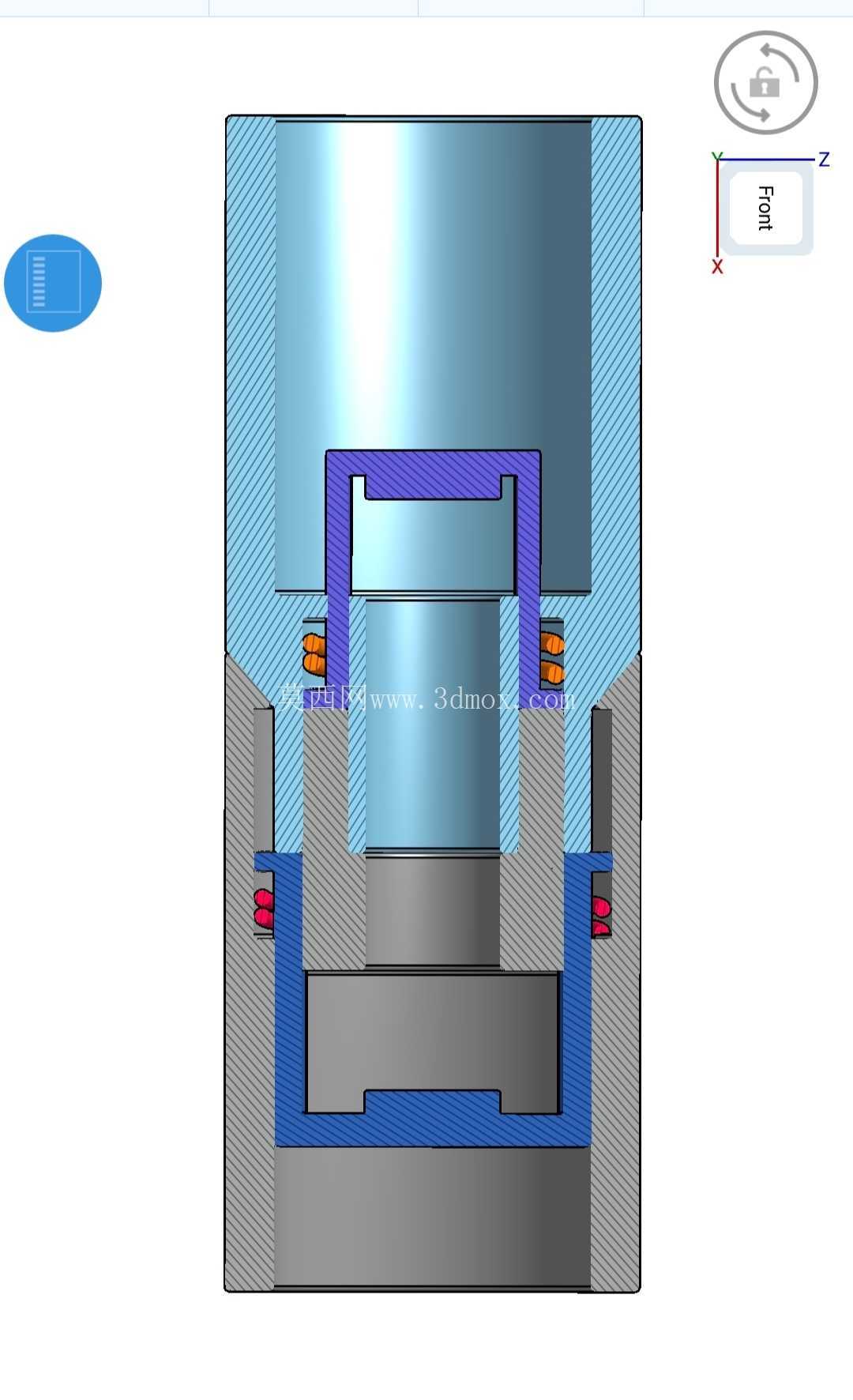

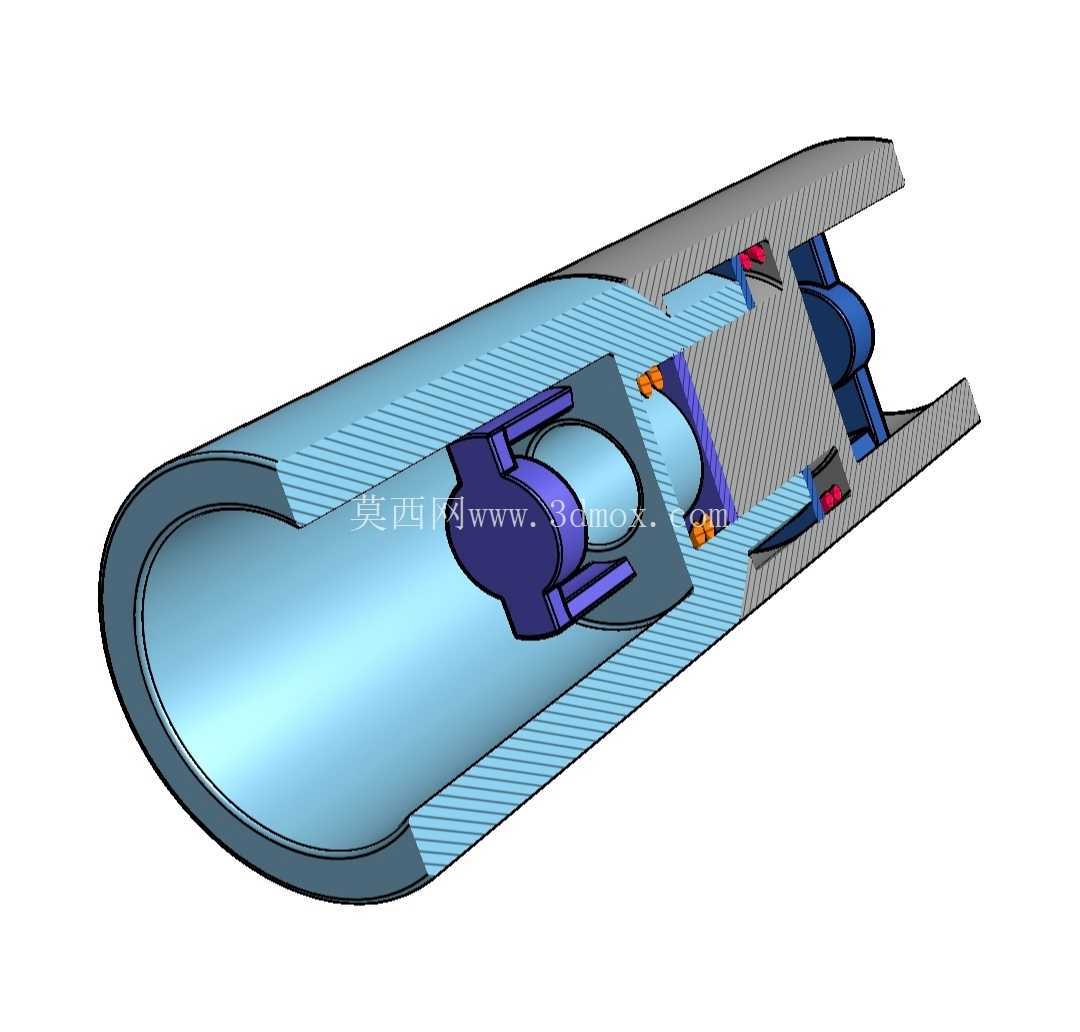

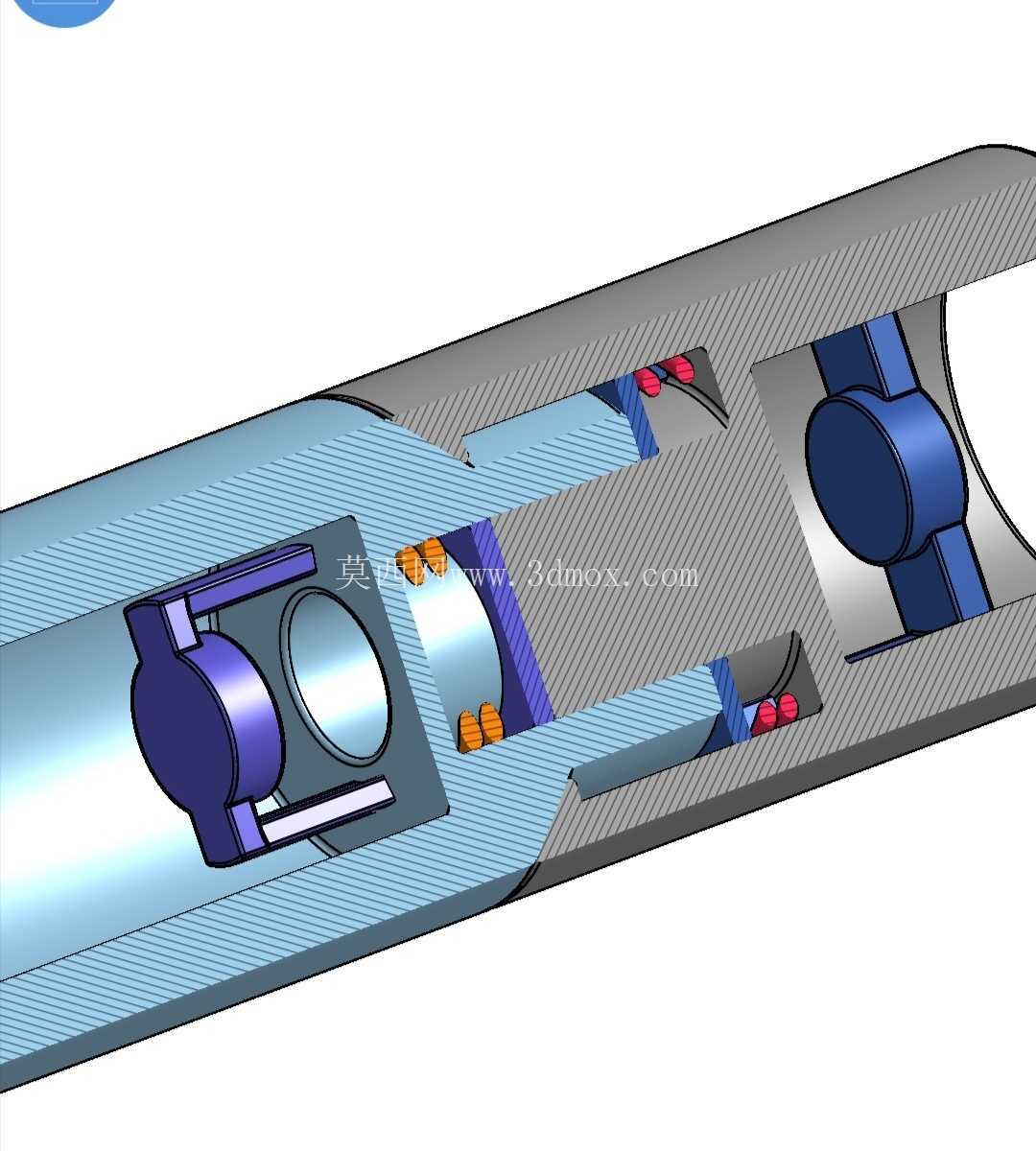

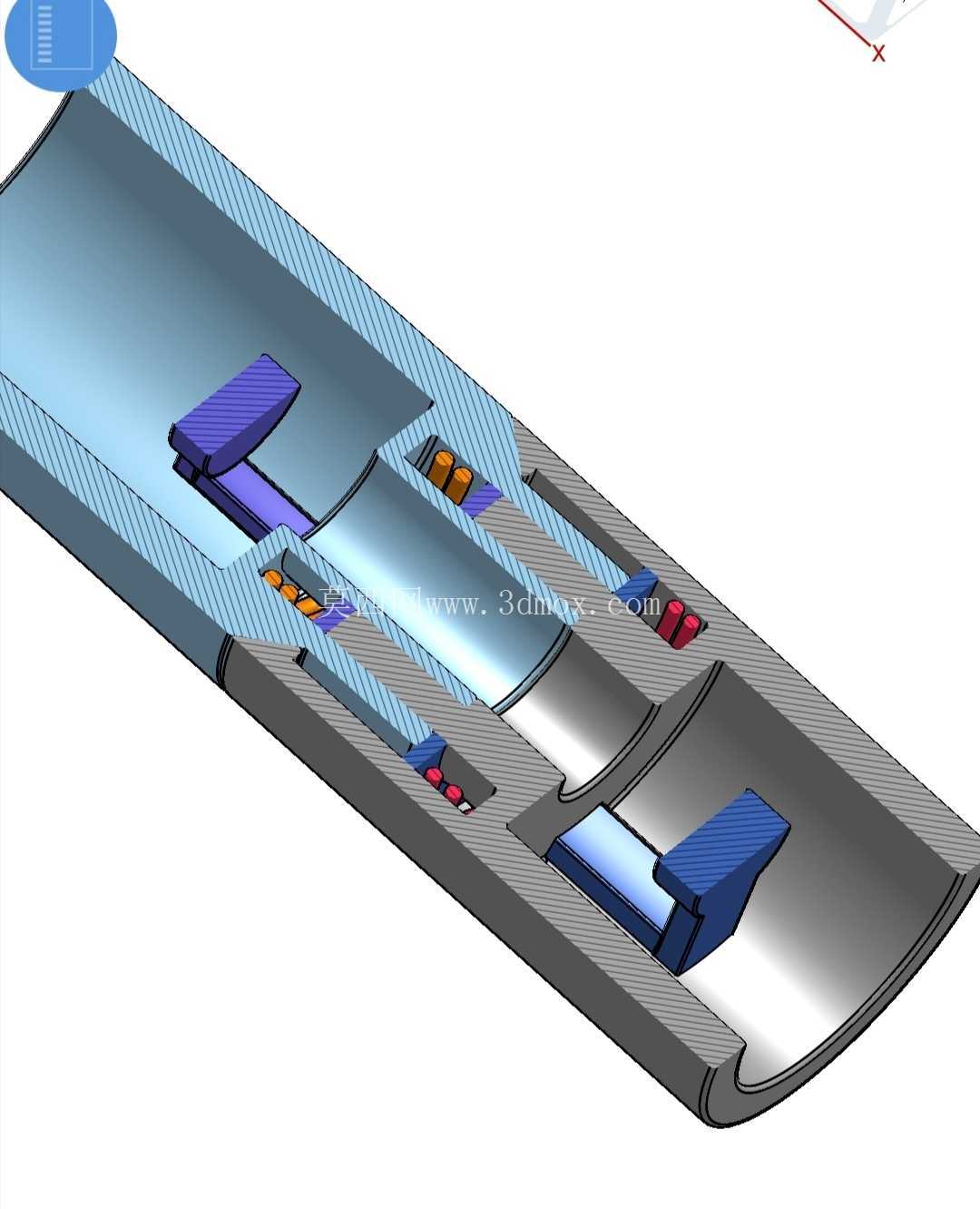

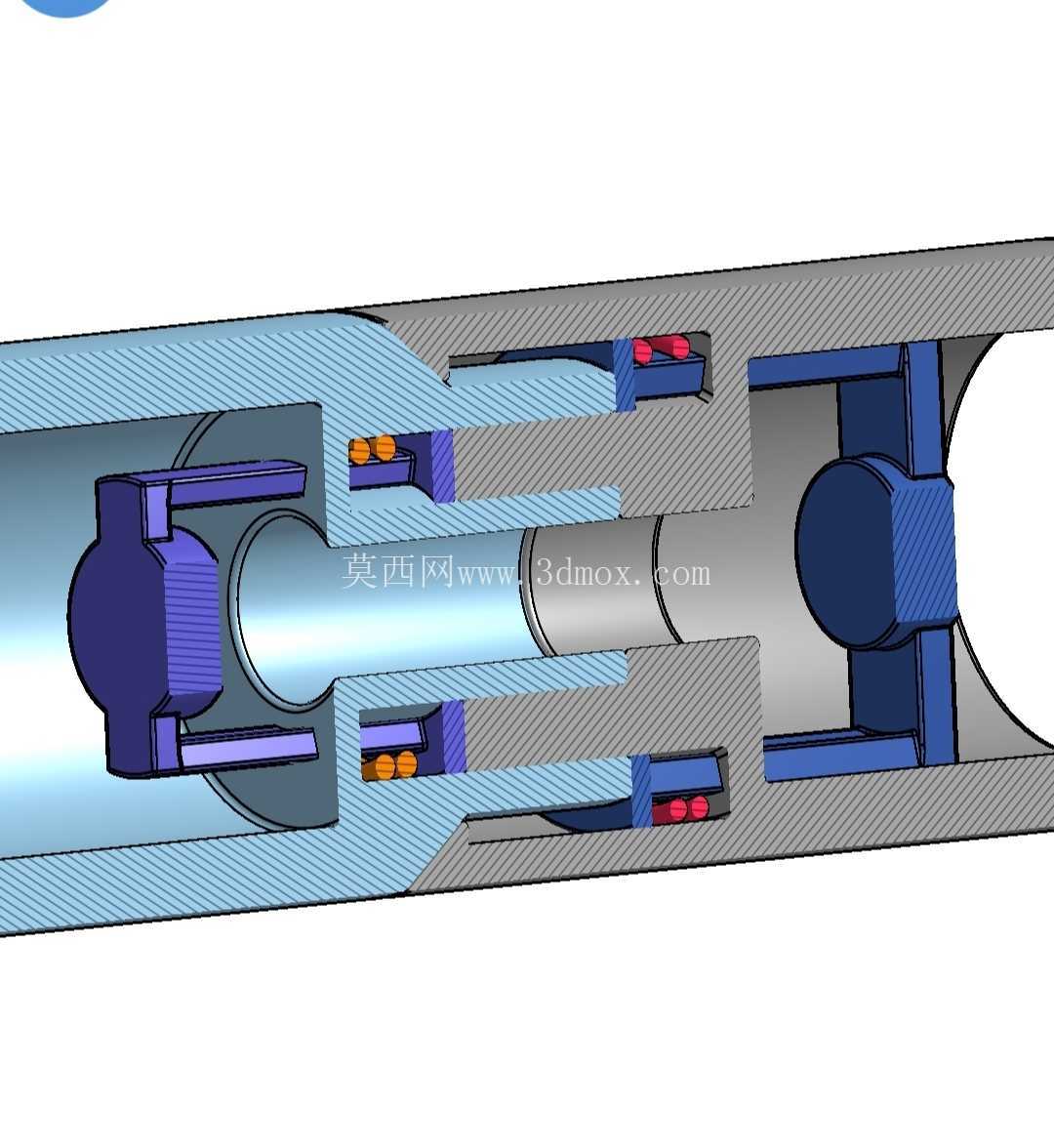

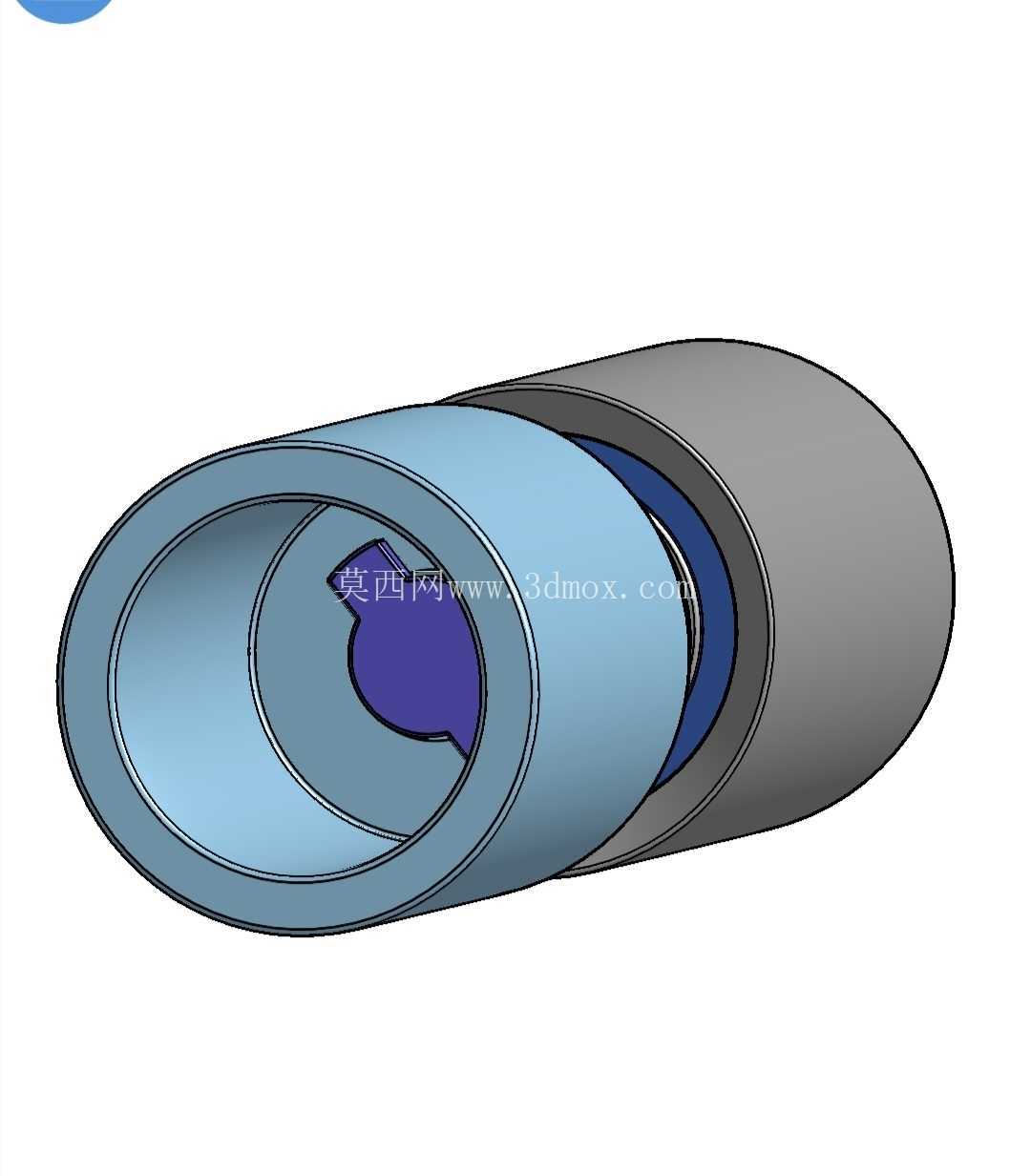

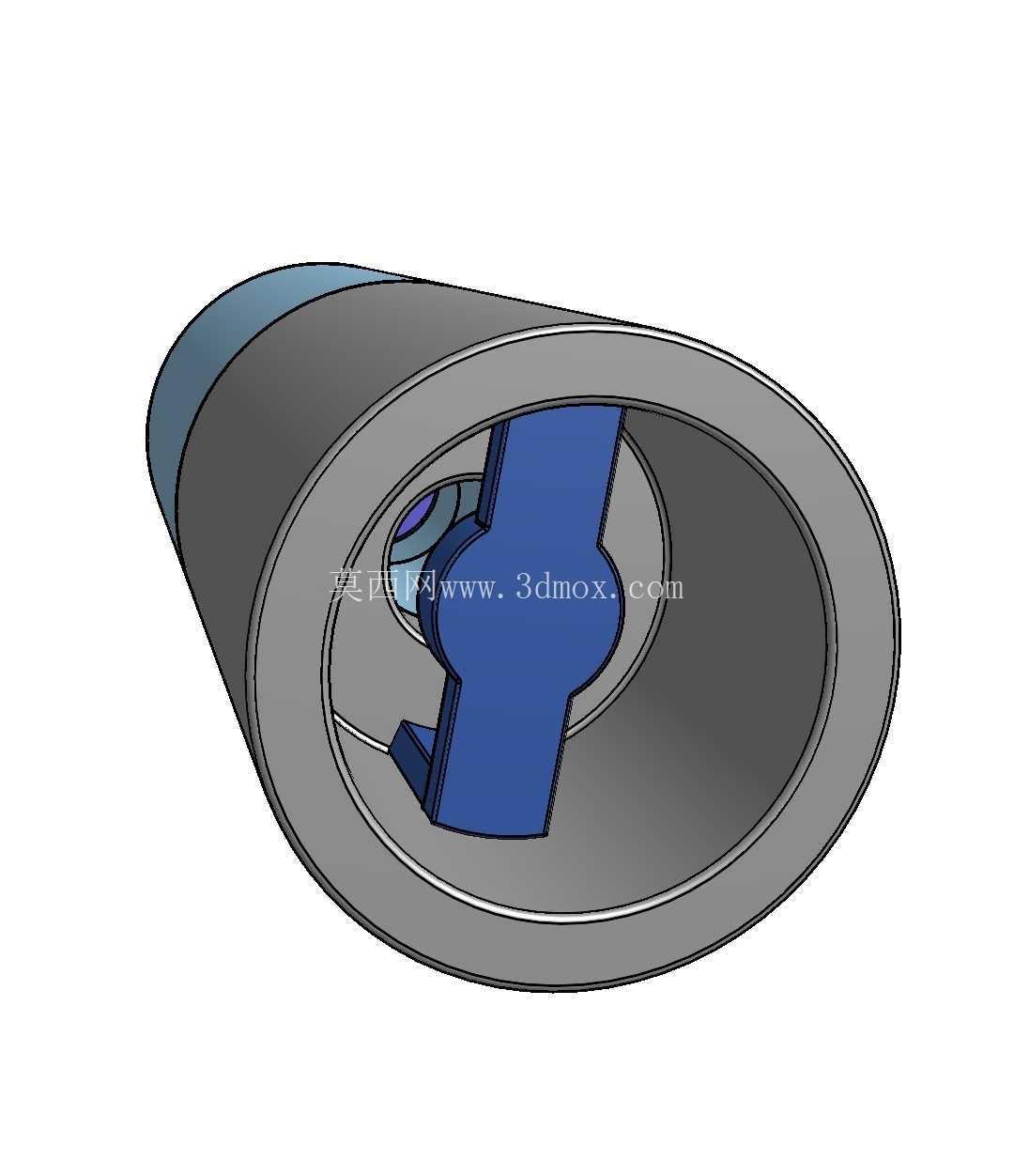

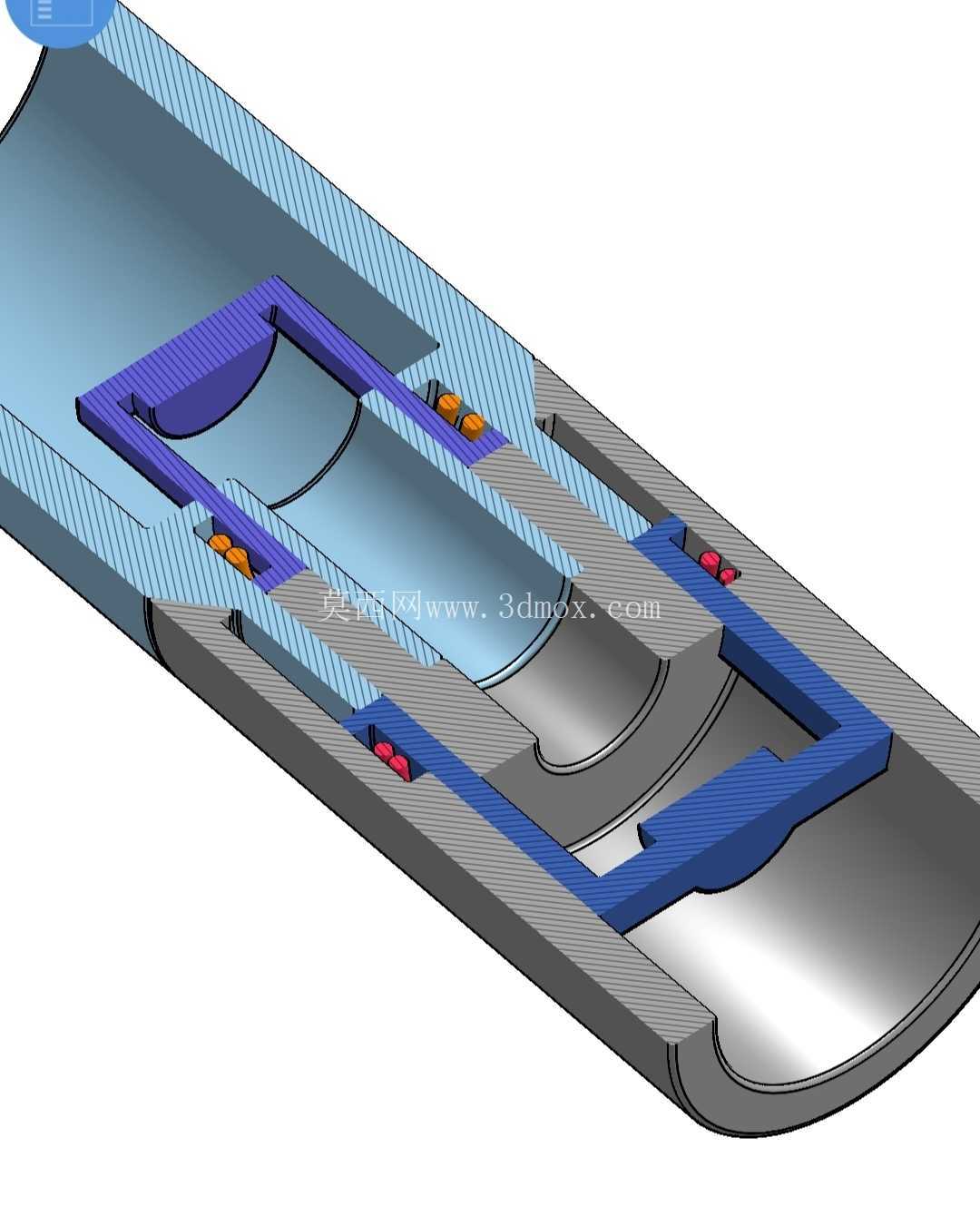

设计过程中首先围绕低温工况的材料适配做了选型论证，所有与介质接触的金属部件均采用低温韧性优异的奥氏体不锈钢材质，避免-196℃甚至更低温度下的材料脆断，密封组件采用改性聚四氟乙烯与弹性金属复合的结构，既保证低温下的密封面贴合度，又能承受断开瞬间的冲击载荷，不会出现密封件碎裂脱落的问题。整体结构采用同轴式布局，内部集成了两套独立的阀芯组件，分别布置在断开器的公头与母头侧，正常连接时，公母头的顶杆互相推开对方的阀芯，介质可以在流道内无明显节流损失地通过，流道内壁做了光滑过渡处理，减少低温介质流动过程中的阻力损失，避免局部涡流导致的冷量损耗加剧。

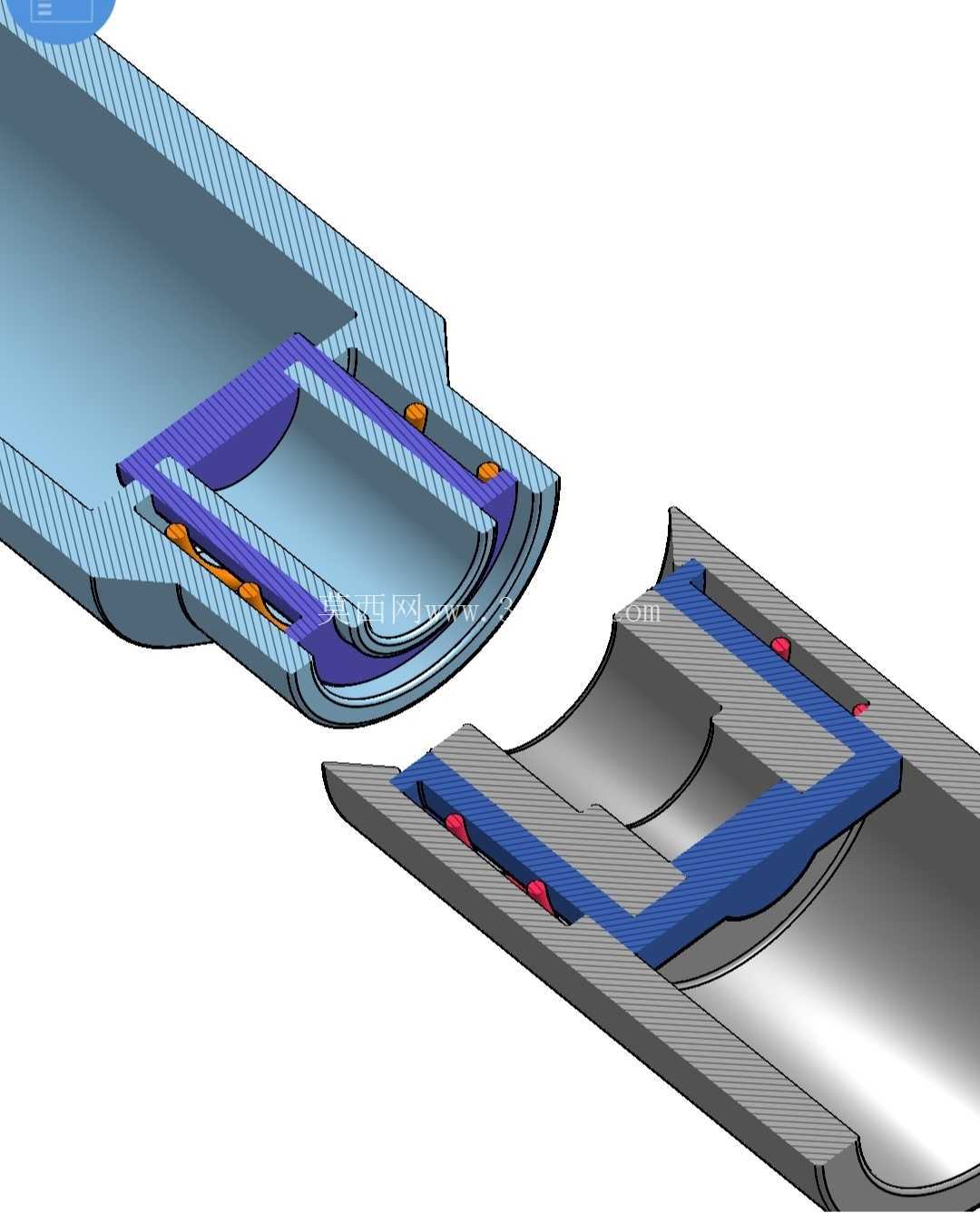

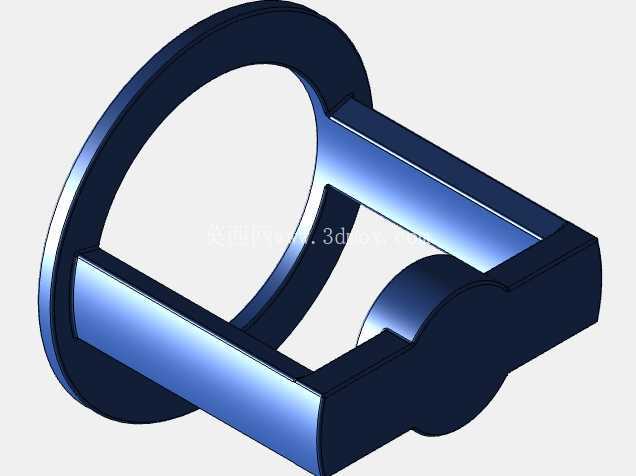

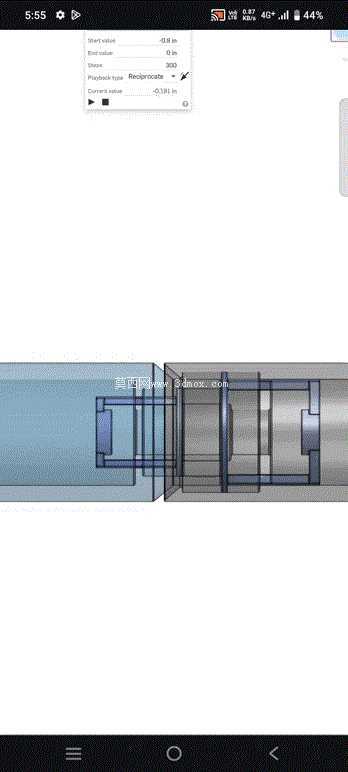

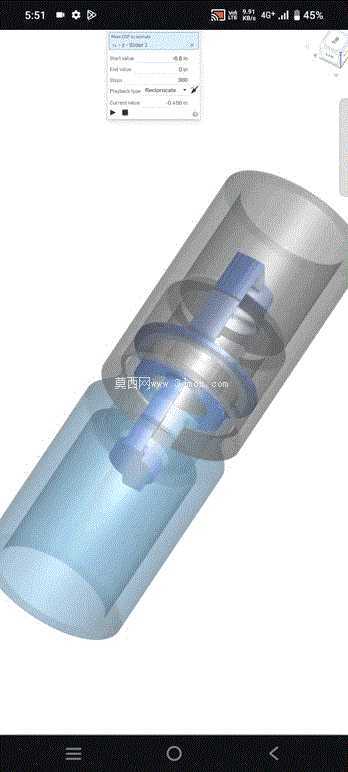

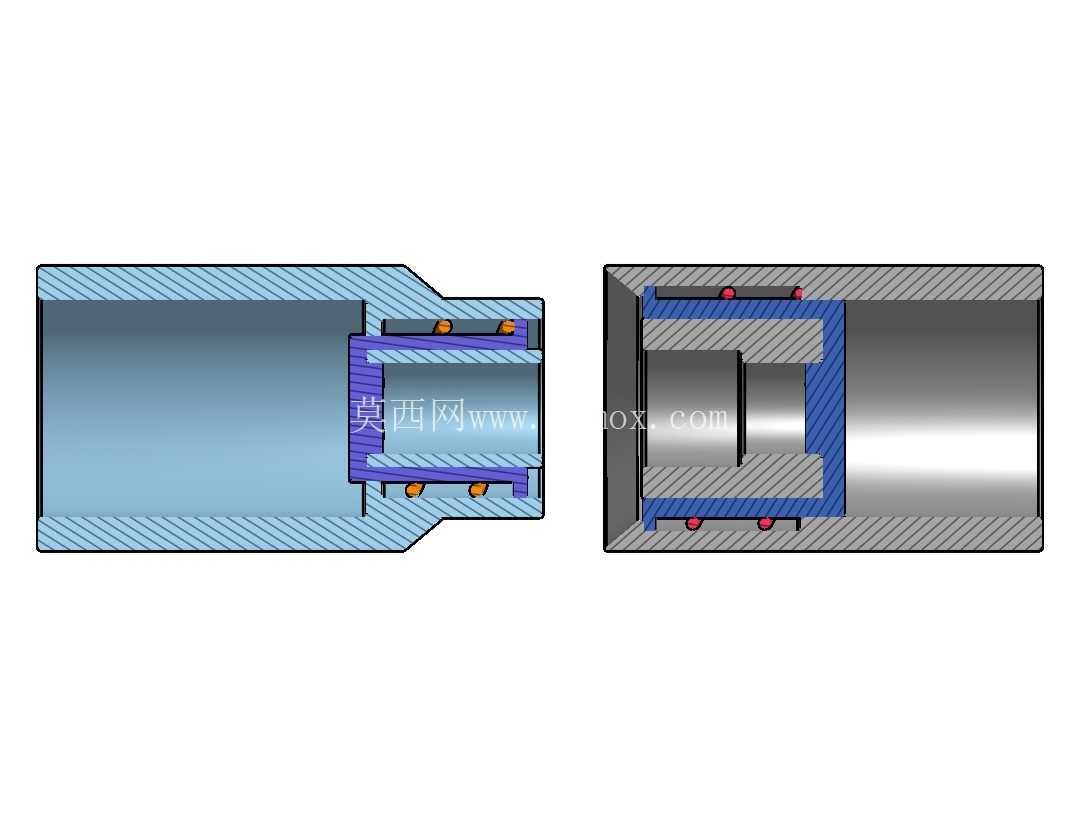

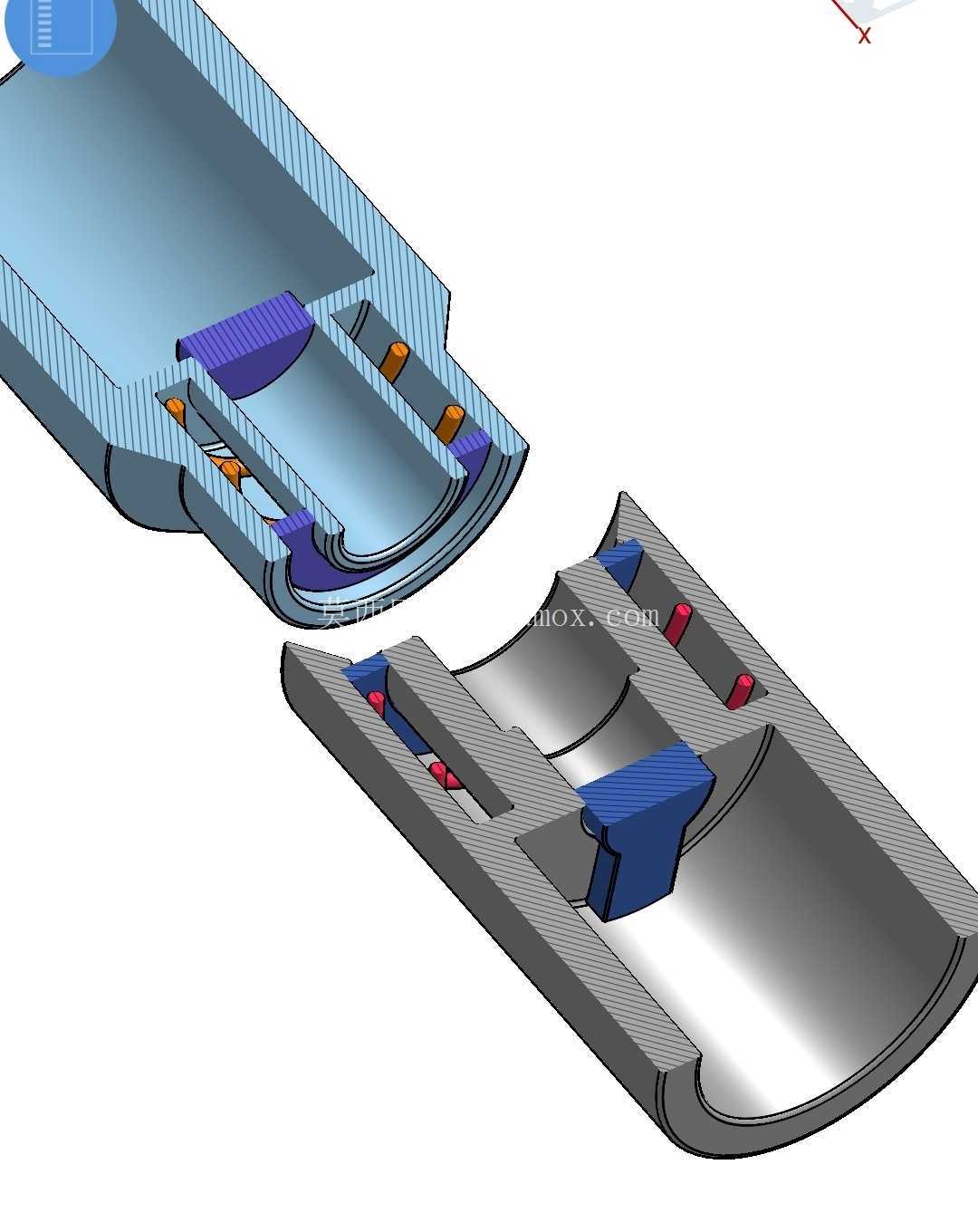

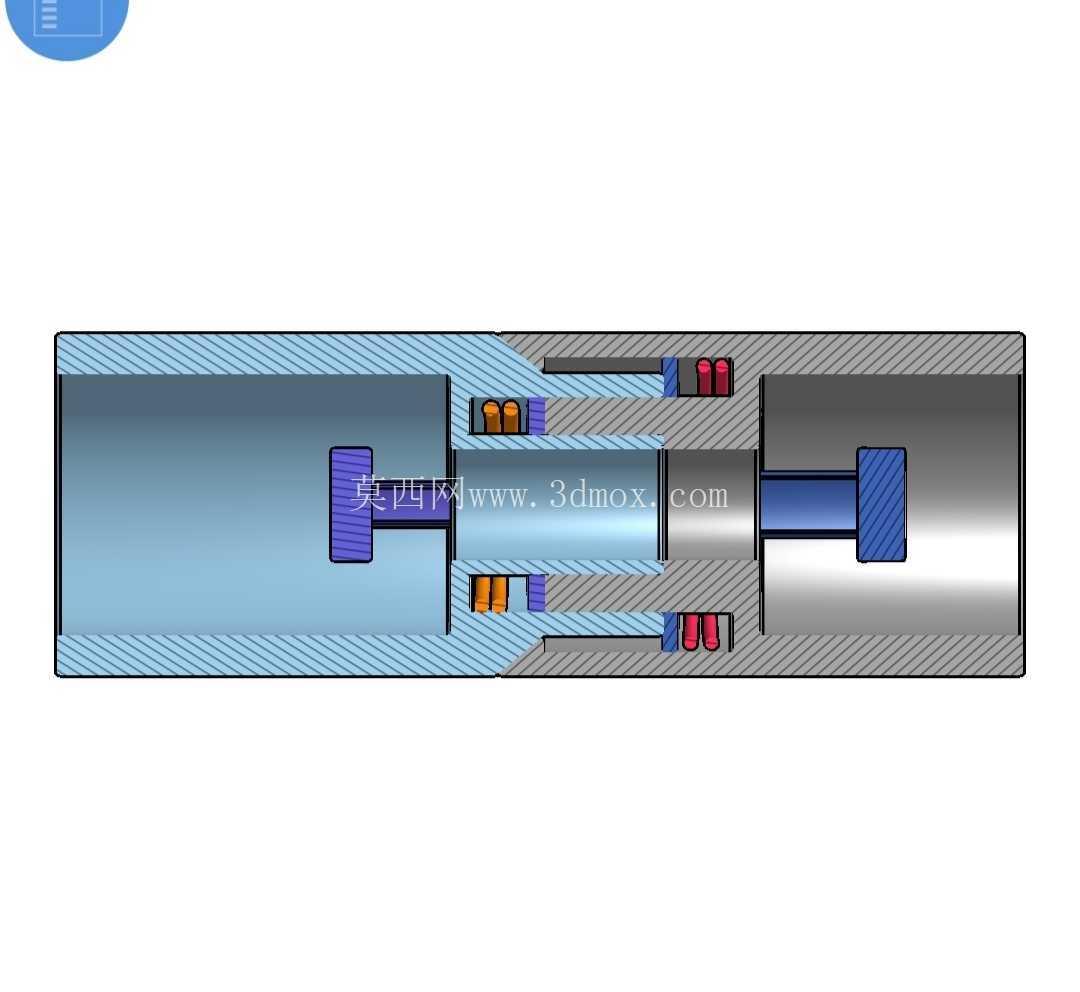

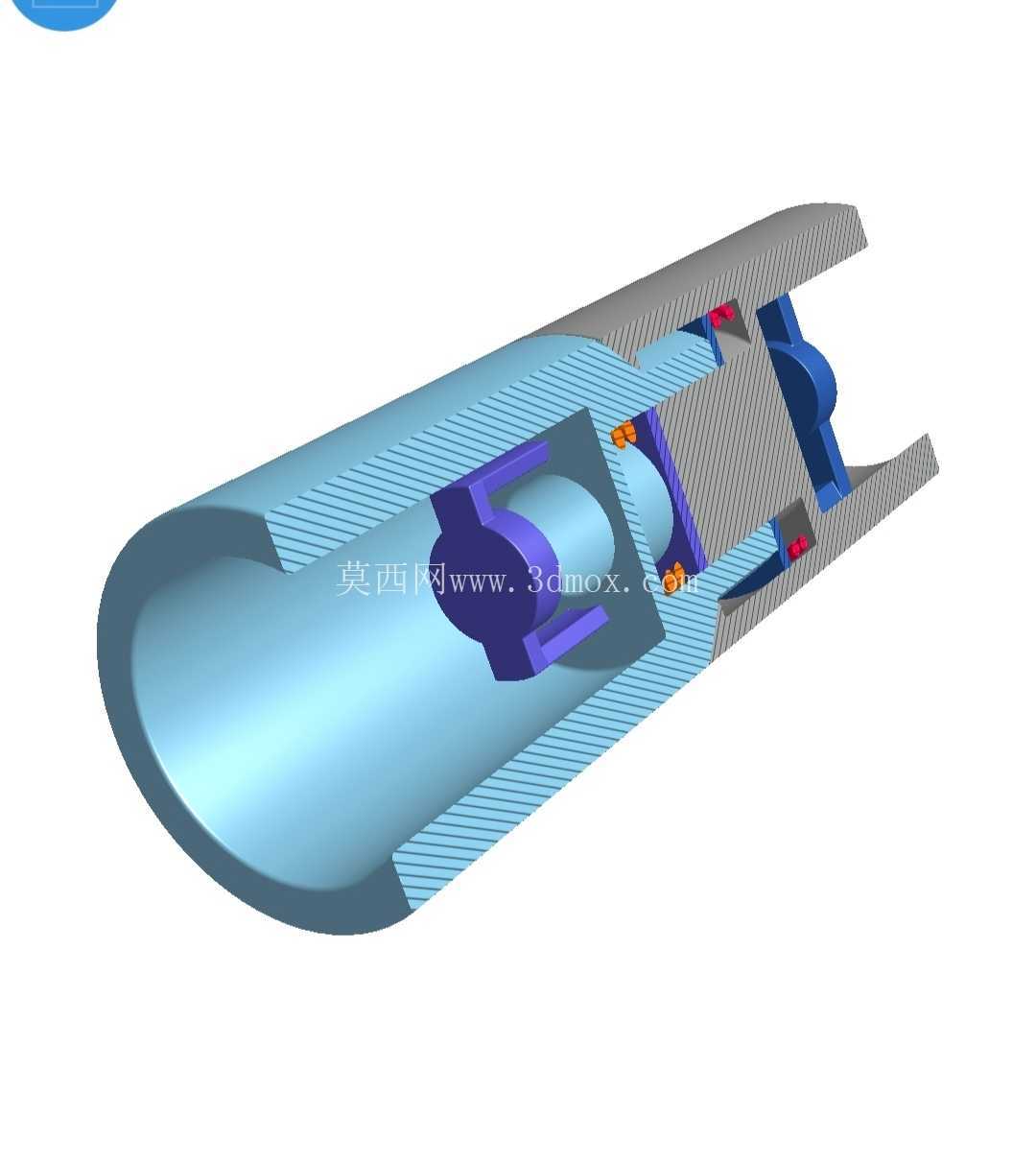

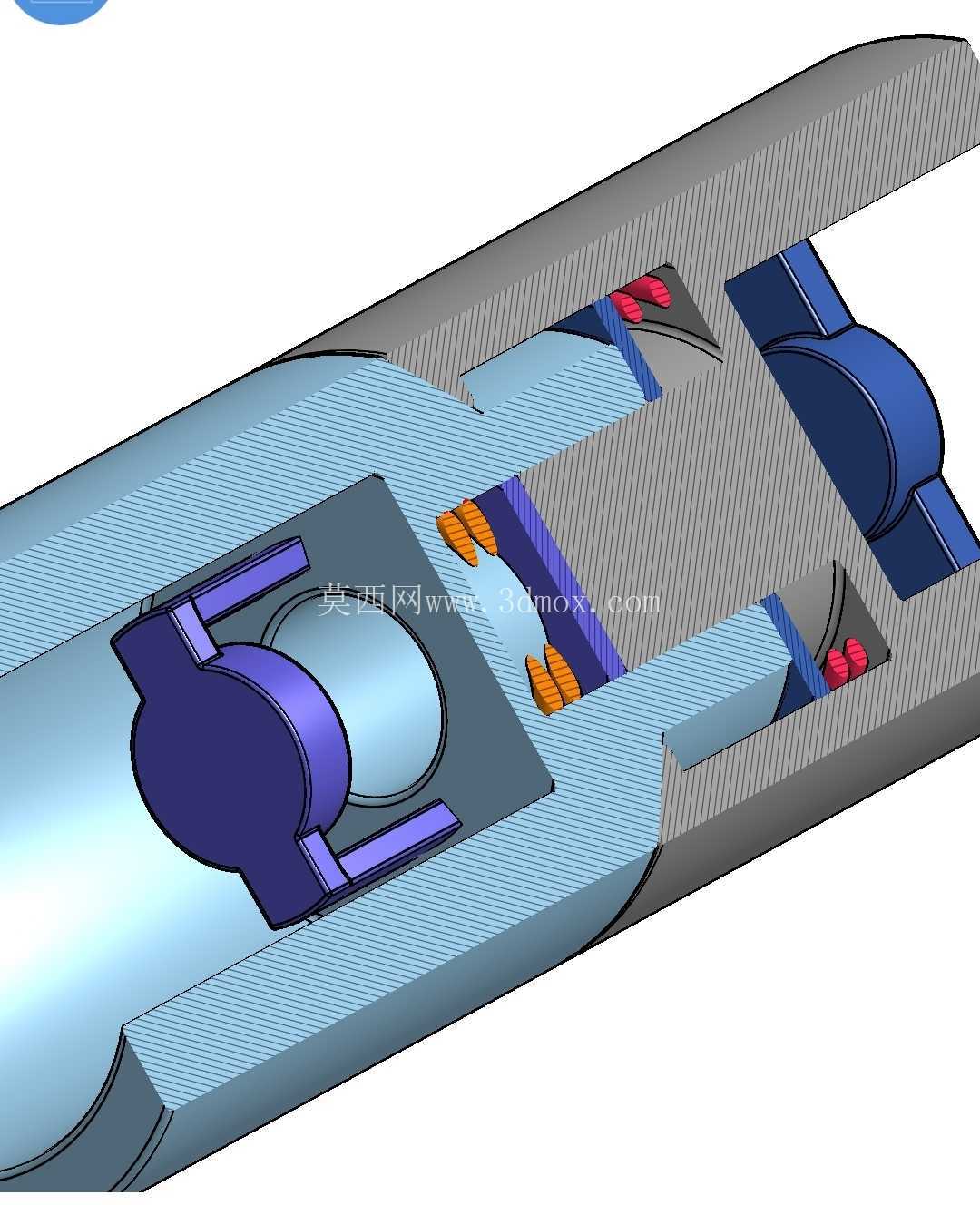

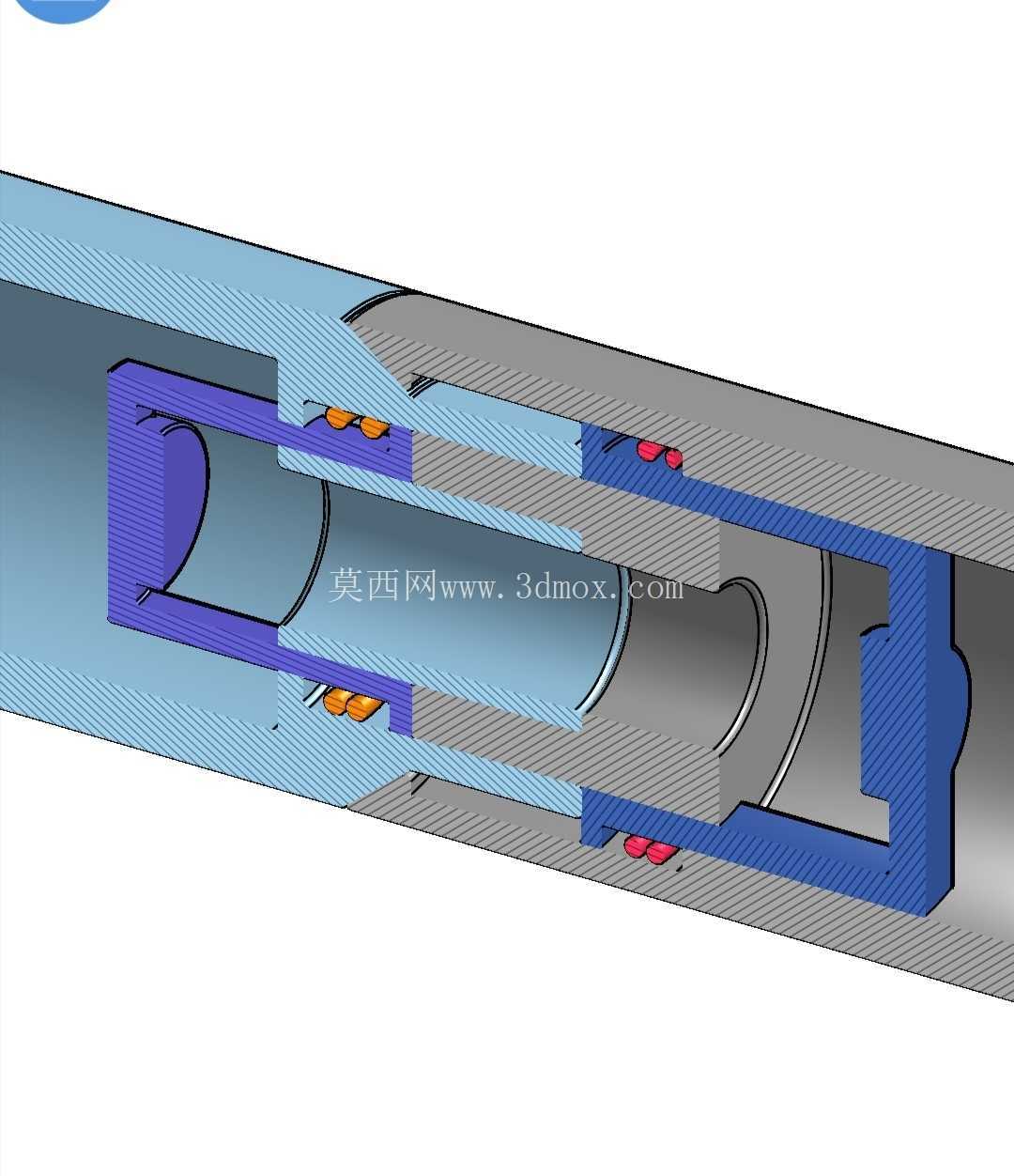

从结构细节来看，连接锁定机构采用了周向均匀布置的钢球锁紧结构，钢球嵌入公头与母头对应的锁紧槽内，外部通过滑动套筒限制钢球的径向位移，保证正常工作状态下连接的可靠性，当受到轴向拉力超过设定值时，滑动套筒会在解锁弹簧的作用下移动，释放钢球的径向约束，公母头随即在内部弹簧力与管路内压的共同作用下快速分离，分离行程控制在15mm以内，整个断开过程的响应时间不超过0.1s，避免分离过程中出现介质大量泄漏。阀芯的密封面采用锥面与平面复合密封形式，正常连接时锥面起到导向与初步密封作用，平面密封在弹簧力作用下形成最终的密封副，即使在低温下密封件出现微量冷缩，弹簧的预紧力也能补偿密封面的间隙，保证零泄漏要求。

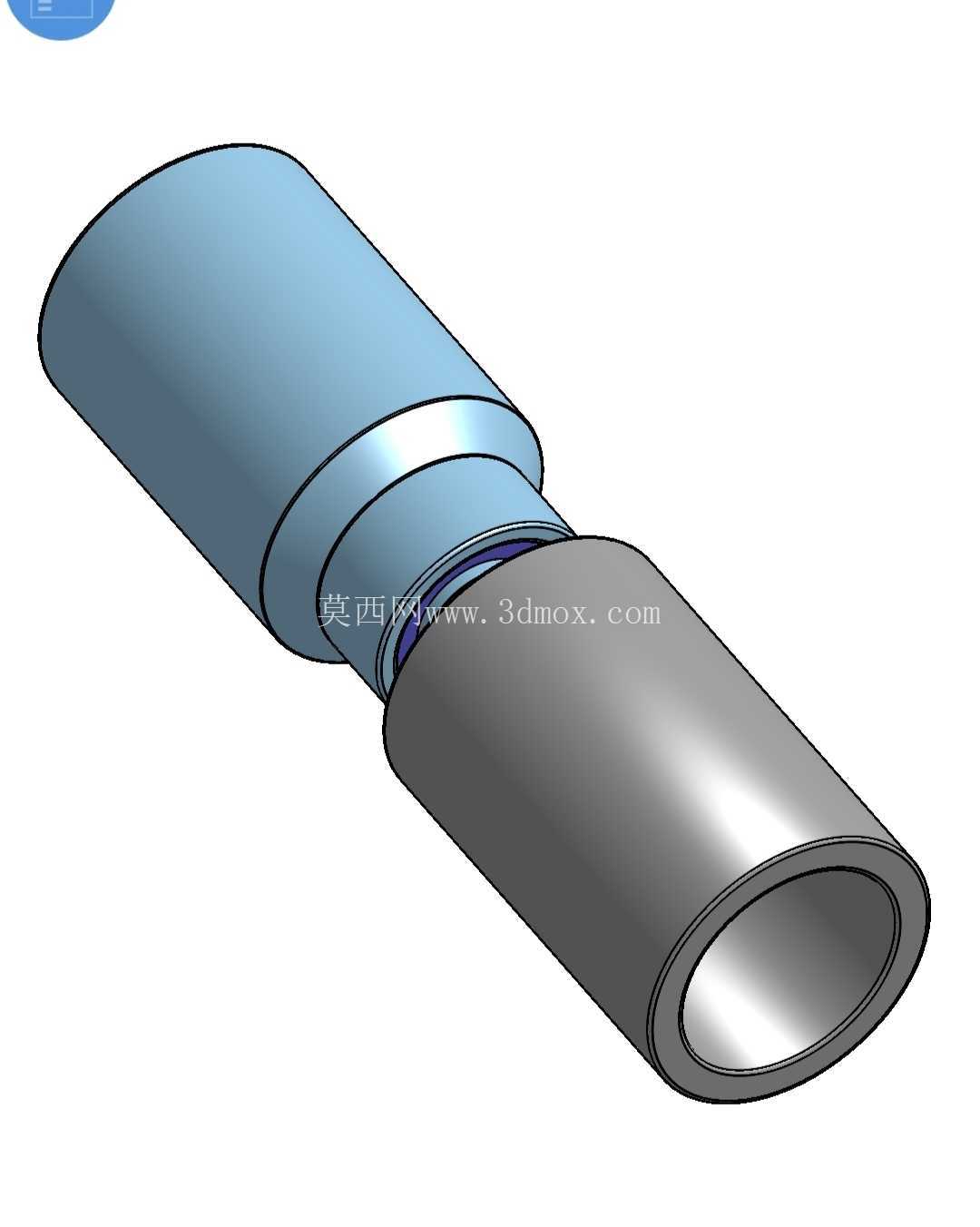

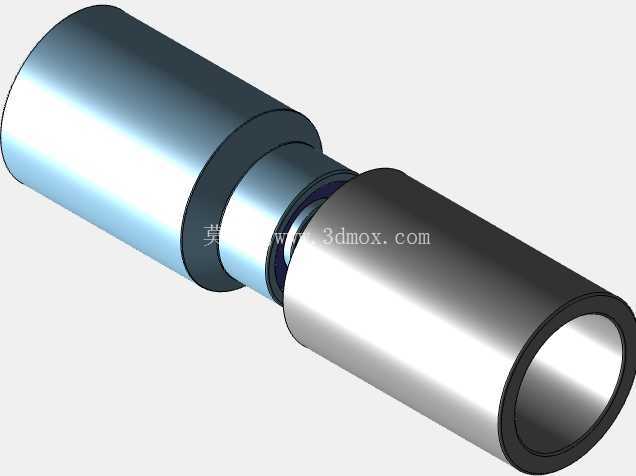

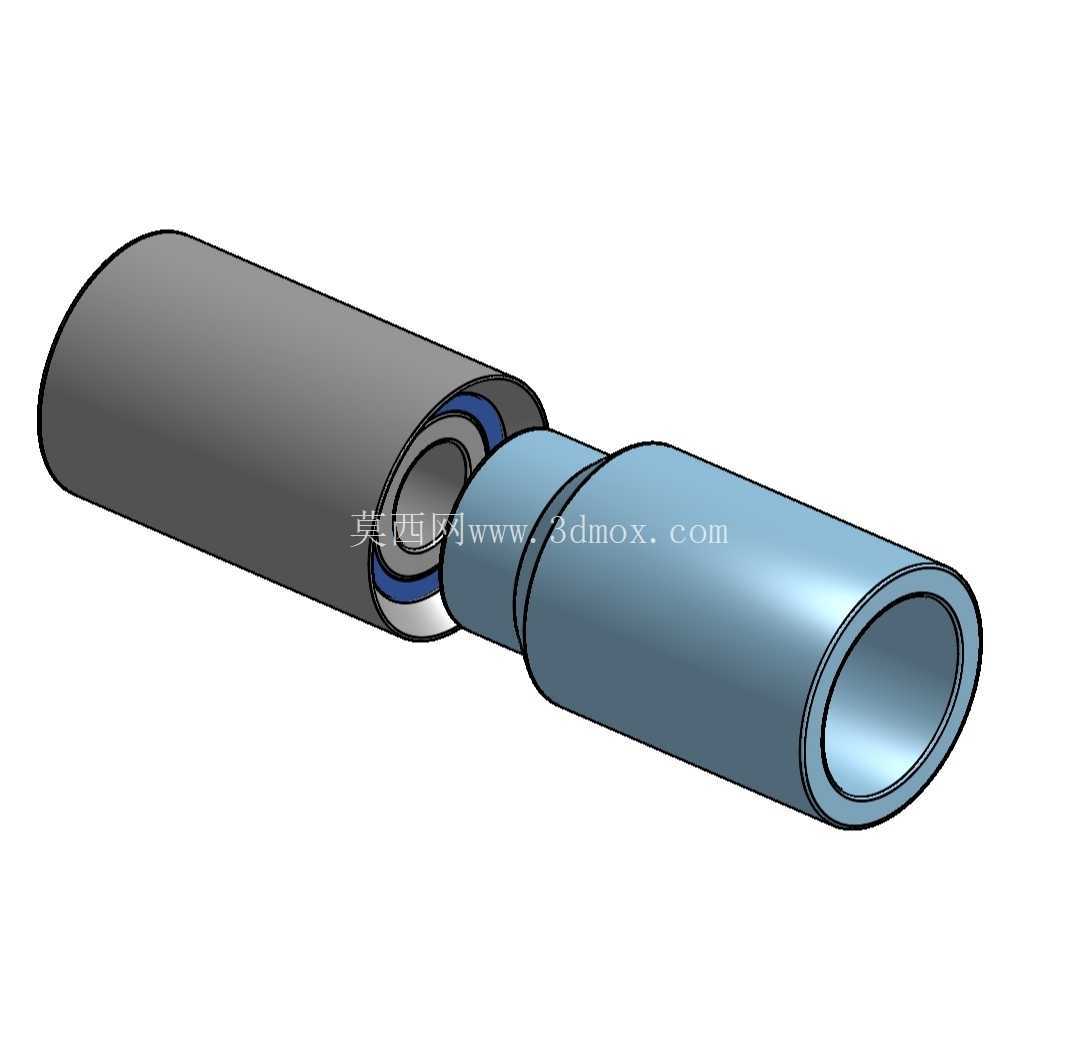

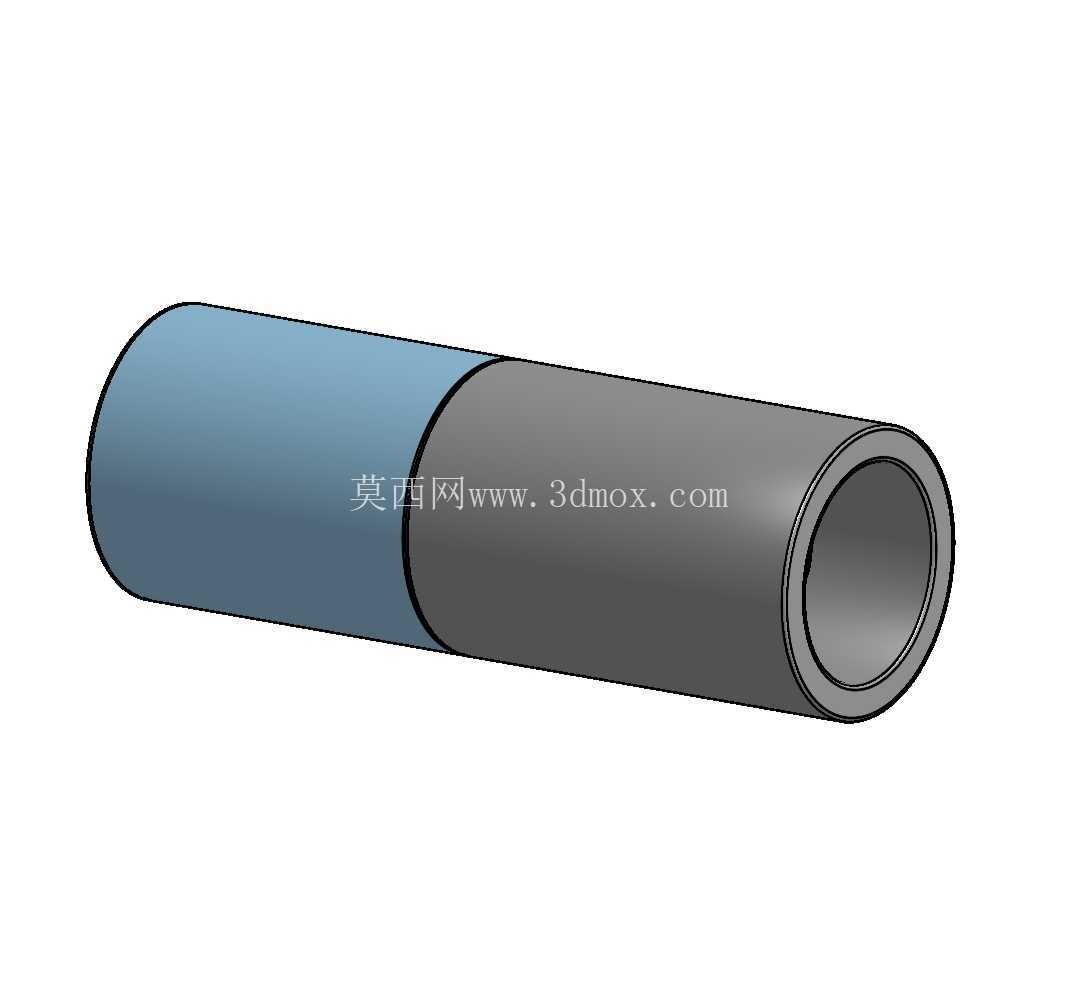

安装边界方面，该断开器的两端采用标准的法兰连接接口，可直接与同通径的低温管路法兰配对安装，不需要额外加工过渡接头，整体轴向长度控制在280mm，最大外径120mm，适配DN50通径的低温燃料管路，安装时不需要预留过大的操作空间，常规的管路安装空间即可满足布置要求。流道的通流直径与连接管路保持一致，不会出现通径缩径导致的流阻增大问题，在额定工作压力4MPa的工况下，整体结构的强度安全系数不低于3倍，可承受1.5倍额定压力的静压测试无变形、无泄漏。

在结构设计的细节处理上，断开器的外部设置了保温层安装卡槽，可直接适配现场的低温管路保温结构，不需要额外做保温适配改造，减少现场安装的工作量。所有运动部件之间都设置了低温润滑的衬套，避免低温下金属部件出现冷焊现象，保证解锁动作的顺畅性，不会出现卡滞导致的断开失效。内部的弹簧部件均采用低温合金弹簧钢制作，在低温环境下仍能保持稳定的弹性力，不会出现弹力衰减导致的密封失效或者解锁力异常的问题。针对长期储存的工况，密封结构还设置了防尘挡圈，避免外界的水汽、杂质进入密封面位置，导致密封面划伤或者结冰卡滞，保证设备在长期静置状态下仍能可靠工作，需要动作时可以顺利完成断开或者连接操作。

从工程验证的角度，该结构在设计阶段就通过有限元分析完成了不同温度场下的结构应力校核、密封面比压计算，确认在-253℃的液氢工况下，密封面的比压仍能满足密封要求，结构应力远低于材料的许用应力，同时通过流场仿真验证了流道的阻力特性，确认在额定流量下的压力损失不超过0.02MPa，不会对燃料传输效率造成明显影响。锁定机构的解锁力经过多轮优化，控制在8kN-10kN的区间，既可以避免正常工作中管路振动、压力波动导致的意外断开，又能在管路受到意外拉扯时可靠解锁，保护上下游的管路与储罐设备不会被拉裂泄漏。
