Chatillon系列机械测力计壳体结构设计

在工业现场的力学性能检测环节，机械测力计是无需外接电源即可完成拉力、压力载荷测量的常用器具，Chatillon该系列同尺寸壳体可适配DG-200、DG-300、DG-400、DG-500、DG-100KG、DG-250KG、DG-1000N、DG-2500N多款量程的机芯组件，在五金加工、线材拉力测试、小零件压装力校验、包装封合强度检测等场景中都有广泛应用，不少产线的在线抽检工位、计量室的现场校准环节都会选用这类机械式测力设备，避免电子类设备在强电磁干扰、潮湿多尘工况下的读数漂移问题。

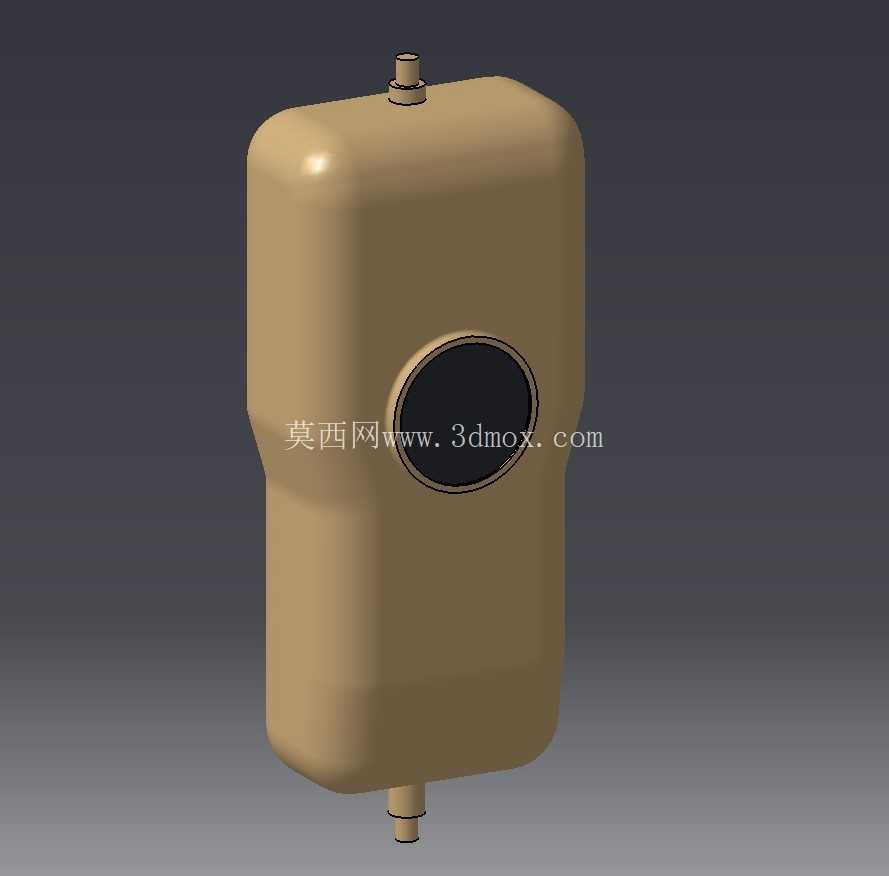

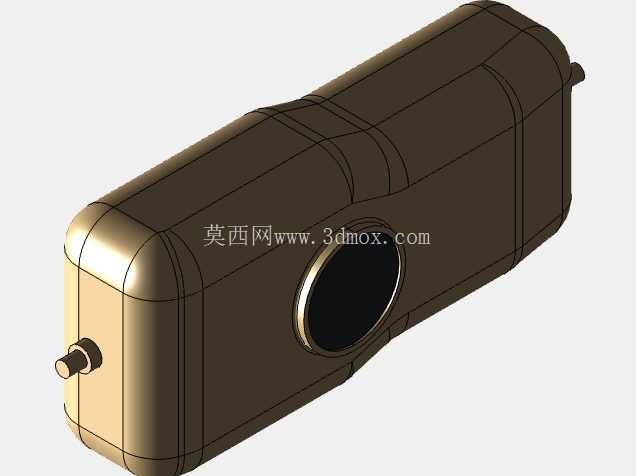

从结构设计逻辑来看，该壳体采用上下贯通的柱式圆角造型，整体做了大圆弧过渡处理，没有尖锐棱角，一方面是适配手持操作的握持手感，操作人员单手握持设备进行推拉测试时，手掌贴合的曲面不会产生硌手的应力集中点，另一方面圆角结构也能提升壳体的抗冲击性能，现场作业中设备不慎滑落磕碰时，圆角结构可以分散冲击力，避免直角处出现应力开裂的问题。壳体正面预留的圆形开孔是表盘安装位，开孔边缘做了内凹止口结构，安装表盘时可以直接嵌入止口定位，不需要额外调整同轴度，既提升装配效率，也能保证表盘与壳体的贴合度，避免粉尘、水汽从表盘安装缝隙进入壳体内部锈蚀机芯组件。

壳体上下两端的凸台结构是核心的载荷传递接口，上下凸台均设计了同轴的连接柱，上端凸台用于安装吊环或者压头连接座，下端凸台用于安装测试夹具或者固定底座，两个连接柱的同轴度公差控制在0.05mm以内，保证测试过程中载荷沿壳体轴向传递，不会因为偏载产生侧向分力，影响测量精度，同时也能避免偏载导致的内部机芯弹性元件长期受侧向力出现疲劳变形，缩短设备使用寿命。连接柱根部做了圆弧过渡补强，避免应力集中在连接柱与壳体主体的衔接位置，在满量程载荷测试时，衔接位置的应力可以通过圆弧过渡均匀分散到壳体主体壁面上，不会出现局部应力超过材料屈服强度的问题。

从安装边界尺寸来看，该壳体的主体截面为带圆角的矩形，整体宽度控制在单手握持的舒适区间，成年人手掌握持时拇指可以自然搭在壳体侧面，其余四指可以环绕壳体另一侧，长时间手持测试也不会产生明显的握持疲劳。壳体的壁厚根据不同位置的受力情况做了差异化设计，上下连接凸台位置的壁厚加厚，保证载荷传递的结构强度，主体握持区域的壁厚适当减薄，控制整体设备重量，避免长时间手持操作增加操作人员的劳动强度。壳体内部预留了足够的机芯安装空间，可以容纳不同量程的弹性测力元件、齿轮传动机构、指针组件，同一款壳体适配多款量程机芯的设计，也能大幅降低生产环节的模具成本，不同量程的产品只需要更换内部机芯和对应刻度的表盘，不需要重新开发壳体模具，批量生产时的成本控制优势十分明显。

在实际工况适配方面，壳体的外表面做了哑光质感处理，现场光照环境下不会产生反光晃眼的问题，操作人员读取表盘数值时不会因为反光出现读数误差。壳体上下连接柱的尺寸采用通用接口设计，可以适配行业内通用的测试夹具、压头、吊环等配件，用户不需要额外定制转换接头，就可以完成不同场景的测试需求，比如测试线材拉力时可以更换夹线夹具，测试零件压装力时可以更换平压头，测试小零件的破断力时可以更换尖压头，配件互换性强，能够覆盖绝大多数现场力学测试的需求。壳体的整体密封结构设计可以满足普通工业现场的防护需求，日常使用中飞溅的切削液、粉尘不会轻易进入壳体内部，日常维护只需要擦拭外表面即可，不需要频繁拆解壳体清理内部杂物，降低设备的维护成本。
