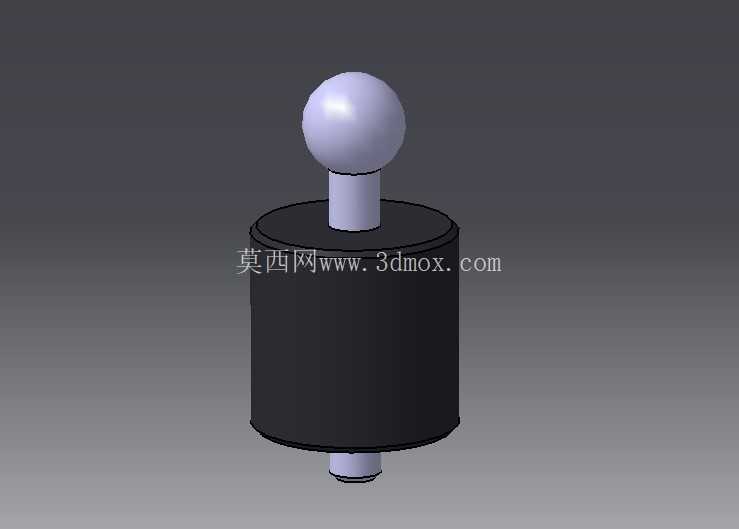

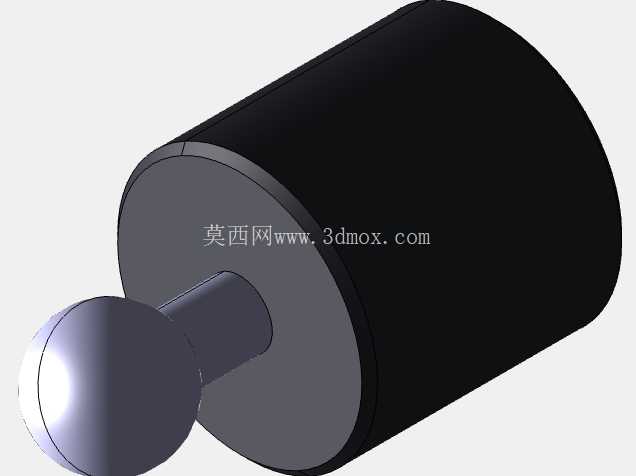

Rayco带安装螺柱球形定位工装组件

在工装夹具、检具设计以及小型设备定位结构的搭建场景里，这类带安装螺柱的球形定位组件是很常用的基准接触部件，很多做非标设备、检具设计的工程师在做定位点设计时，都会优先选用这类结构成熟的球形接触件，相比平头或者尖头的定位触头，球面接触的优势在于接触点的自适应能力更强，不会因为被定位件的微小角度偏差出现卡滞或者接触不良的问题。

这款球形定位组件的核心接触部分采用整球结构，球面的轮廓度公差可以控制在很高的精度范围内，作为定位基准使用时，能够保证接触位置的重复定位精度稳定，不会因为多次接触磨损出现定位偏移。球体下方连接的是圆柱过渡段，这个过渡段的作用是给球体提供足够的支撑强度，避免球体在受到侧向推力的时候出现根部断裂的问题，过渡段和下方的基座采用同轴设计，保证整个组件安装之后，球体的中心和安装螺柱的轴线重合，减少安装带来的位置误差。

组件下方的圆柱基座是整个部件的主体承载结构，基座的外径做了统一的尺寸设计，在做安装板设计的时候，可以直接按照基座外径加工对应的沉孔，给组件提供径向的定位支撑，避免仅靠螺柱固定的时候出现组件晃动的问题。基座底部伸出的1/4-20规格螺柱是整个组件的安装接口，这个规格的螺柱是英制紧固体系里很常用的规格，在很多进口工装配件、光学平台配件里都能看到同规格的安装接口，通用性很强，安装的时候只需要在安装固定板上加工对应规格的螺纹孔，就可以直接把组件拧入固定，不需要额外设计定制的安装结构，能够大幅缩短工装设计的周期。

从实际使用的角度来说，这类球形定位件常被用在检具的定位支撑点、工装夹具的侧向定位基准、小型设备的行程限位接触点这些位置，比如做钣金件检具的时候，在钣金件的型面下方布置几个这类球形支撑点，球面和钣金件的接触是点接触，不会因为支撑面的平面度误差影响钣金件的定位状态，测量出来的型面数据会更加准确。在做夹具的侧向定位时，球形头可以和工件的定位孔边缘或者定位面形成稳定接触，即使工件的放置位置有微小的偏差，球面也能引导工件滑到正确的定位位置，不会出现硬接触卡件的问题。

设计这类组件的时候，首先要考虑的是球体和连接柱的连接强度，因为在频繁接触的使用场景里，球体根部会受到反复的冲击载荷，如果连接强度不足，很容易出现球体脱落的问题，所以在建模的时候，球体和过渡柱之间要做足够的圆角过渡，减少应力集中的问题。其次是安装螺柱和基座的同轴度，这个公差会直接影响组件安装之后球体的位置精度，如果同轴度偏差太大，多个定位点组合使用的时候，就会出现定位基准偏移的问题，导致整个工装的定位精度不达标。

安装边界方面，这类组件在安装的时候，需要在安装板上预留出基座的沉孔深度，沉孔的深度要略小于基座的高度，保证基座的端面能够和安装板表面贴合，避免组件安装之后出现倾斜。螺柱拧入螺纹孔的深度要保证至少有3到5个螺距的啮合长度，这样才能提供足够的紧固力，避免组件在受到推力的时候出现螺柱滑牙或者松动的问题。球体周围要预留出足够的活动空间，避免周围的结构件和球体发生干涉，影响工件的正常放置和定位。

从结构细节来看，整个组件没有多余的复杂结构，所有的回转面都采用同轴设计，加工的时候可以一次装夹完成大部分面的车削加工，加工工艺性很好，不需要复杂的工装或者多工序的装夹，能够有效控制加工成本。球体部分可以采用标准钢球和连接柱焊接或者压接的方式制作，不需要单独加工球面，进一步降低了零件的制作难度，也能保证球面的精度达到使用要求。

在做三维建模的时候，这类零件需要重点标注几个关键尺寸：球体的直径尺寸，这个尺寸决定了接触点的位置高度；过渡柱的直径和高度，这个部分的尺寸要保证足够的结构强度；基座的外径和高度，这个尺寸和安装沉孔的尺寸直接对应；底部螺柱的规格和伸出长度，这个尺寸决定了安装时的拧入深度和螺纹啮合长度。所有的配合面都要标注对应的形位公差，比如螺柱和基座的同轴度、基座端面和轴线的垂直度，这些公差都会直接影响组件安装之后的使用精度。

实际选型的时候，工程师需要根据定位需要的接触高度、承受的载荷大小来选择对应球径和基座尺寸的型号，球径越大，接触的稳定性越好，但是占用的安装空间也会更大；基座直径越大，组件的抗侧向载荷能力越强，但是对应的安装沉孔尺寸也会更大。这款R20-50规格的组件，球径尺寸属于中等规格，既可以满足大部分中小型工件的定位需求，又不会占用过多的安装空间，适配性很强，不管是做小型检具的定位点，还是做自动化设备的限位接触点，都能满足使用要求。
