Cablecraft叉形连接端接头结构设计

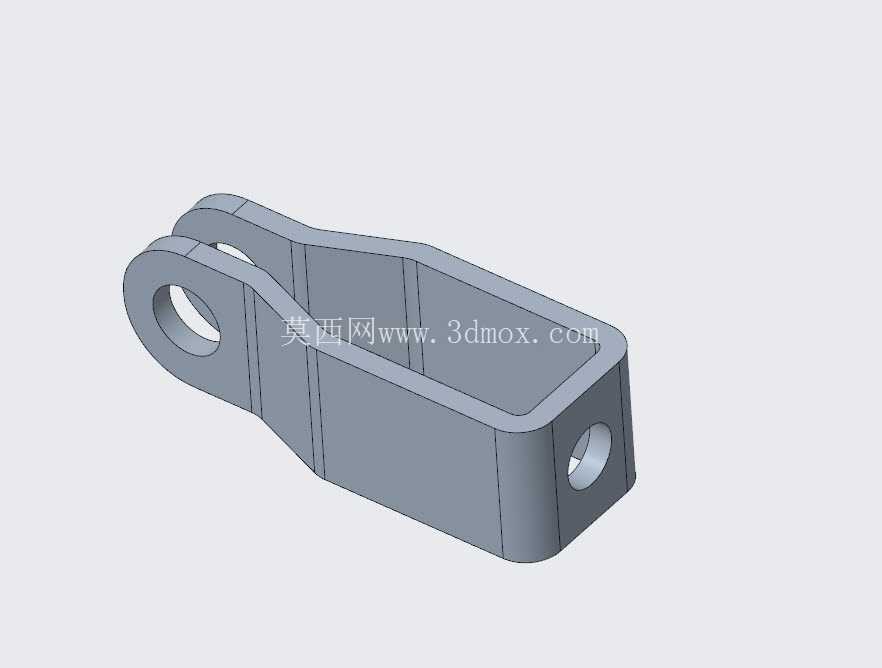

　　在工业拉索、连杆传动、柔性操控系统的布局中，这类叉形端接头是承担载荷传递、铰接适配的核心基础零件，常见于工程机械操控回路、车辆换挡拉索、工业设备门体联动、输送线张紧调节等场景，用来实现刚性杆体或者柔性拉索末端与被驱动构件的铰接连接，抵消安装过程中的角度偏差，补偿运行过程中产生的小幅位移，避免连接部位出现卡滞、应力集中断裂的问题。从结构设计来看，该接头采用整体式叉形耳座搭配中空腔体的结构形式，前端双叉耳位置加工有同轴贯通销孔，用来穿装铰接销轴，实现与配套构件的转动连接，双叉耳的间距经过匹配设计，刚好适配常规厚度的连接耳片，不会出现装配后轴向窜动量过大、或者间隙过小无法装配的问题；销孔的内径公差按照基孔制间隙配合设计，保证销轴穿装后转动灵活无卡滞，同时孔口位置做了微小倒角处理，既可以去除机加工产生的毛刺，也能在销轴装配时起到导向作用，避免刮伤销轴表面镀层。

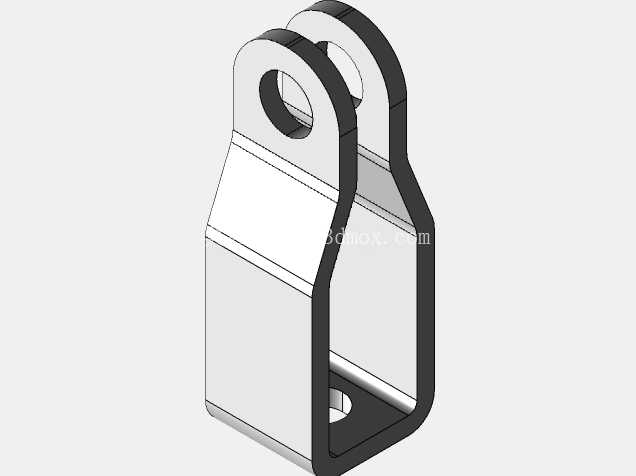

　　接头主体的中空腔体结构是用来承接拉索端头或者杆体末端的，腔体内部的轮廓做了渐变过渡设计，从叉耳位置的窄截面逐步过渡到腔体末端的宽截面，一方面可以在保证整体结构强度的前提下尽可能降低零件自身重量，减少运动过程中的惯性载荷，另一方面腔体的内壁可以对插入的拉索端头起到周向限位作用，避免拉索在承受拉力时出现扭转，保证力的传递始终沿轴向方向。腔体末端的侧壁同样加工有横向贯通销孔，这个孔位是用来安装锁紧销或者紧定螺钉的，当拉索端头或者连接杆插入腔体到位后，穿入锁紧件就可以实现接头与索体/杆体的可靠固定，防止受拉时出现滑脱；这个侧孔的位置经过精准核算，刚好对应插入端头的锁紧槽位置，装配后锁紧件可以完全卡入槽内，不会出现轴向窜动。

　　从安装边界来看，设计时需要重点关注几个核心尺寸：首先是前端双叉耳的中心距，这个尺寸直接决定了铰接点的转动范围，耳片的厚度决定了铰接位置的抗剪切强度，需要根据额定工作载荷做强度校核，保证在最大冲击载荷下耳片不会出现撕裂变形；其次是腔体的内部深度和内轮廓尺寸，这个尺寸要和配套的拉索端头尺寸完全匹配，插入后不能出现明显的旷量，否则会在往复受力过程中产生撞击噪音，长期使用还会造成腔体变形；最后是末端侧孔的轴线与腔体端面的距离，这个尺寸决定了锁紧件的安装位置，距离过小会导致腔体端面强度不足，距离过大则无法可靠锁紧插入的端头。

　　在实际选型应用中，这类接头的铰接转动角度范围需要提前核算，要保证在被驱动构件的全行程摆动范围内，接头的叉耳部位不会和配套连接件发生运动干涉，腔体的轴线与铰接销轴的垂直度公差控制在合理范围内，避免装配后出现别劲的情况，导致拉索运动阻力增大、使用寿命缩短。零件的棱边位置都做了圆角过渡处理，没有尖锐的机加工棱角，既可以避免装配过程中划伤操作人员，也能减少应力集中点，提升零件的疲劳强度，在长期承受交变拉载荷的工况下，圆角过渡的结构相比直角棱边的结构抗断裂能力有明显提升。
