多圈电位器旋钮精密调节结构设计

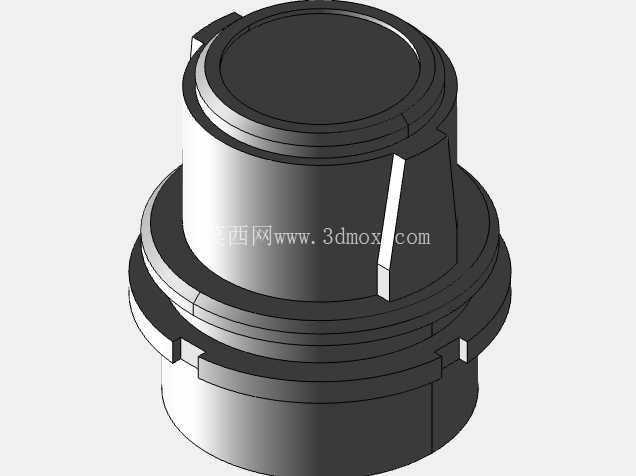

　　从结构设计的角度看，这款旋钮的主体采用阶梯式圆柱构型，下部的裙边结构是安装定位的核心边界，安装时旋钮下部会嵌入面板的预留安装孔位，侧面的金属卡簧环是轴向限位的关键结构，不需要额外打螺丝固定，对准孔位按压到位后卡簧会自动卡在面板背面的卡槽里，既保证旋钮不会从面板正面脱出，又能预留合适的轴向间隙，让旋钮旋转时没有卡滞的旷量，日常维护拆卸时只需要用平口螺丝刀挑出卡簧就能从正面拔出旋钮，不需要拆开设备内部的机柜走线，大幅降低现场运维的工作量。在工业控制机柜、测试仪器面板、老旧机电设备改造、实验台电控单元的设计场景里，这类多圈电位器旋钮是操作人员和设备参数调节链路里最常接触的操控部件，不同于单圈旋钮只能覆盖小范围阻值调整，多圈结构的旋钮可以通过多圈旋转完成更精细的参数标定，哪怕是毫伏级的信号偏移、转速的细微校准、温控阈值的窄区间调整，都能通过这类旋钮实现平滑的参数过渡，不会出现单圈旋钮轻轻一碰就参数跳变的问题。

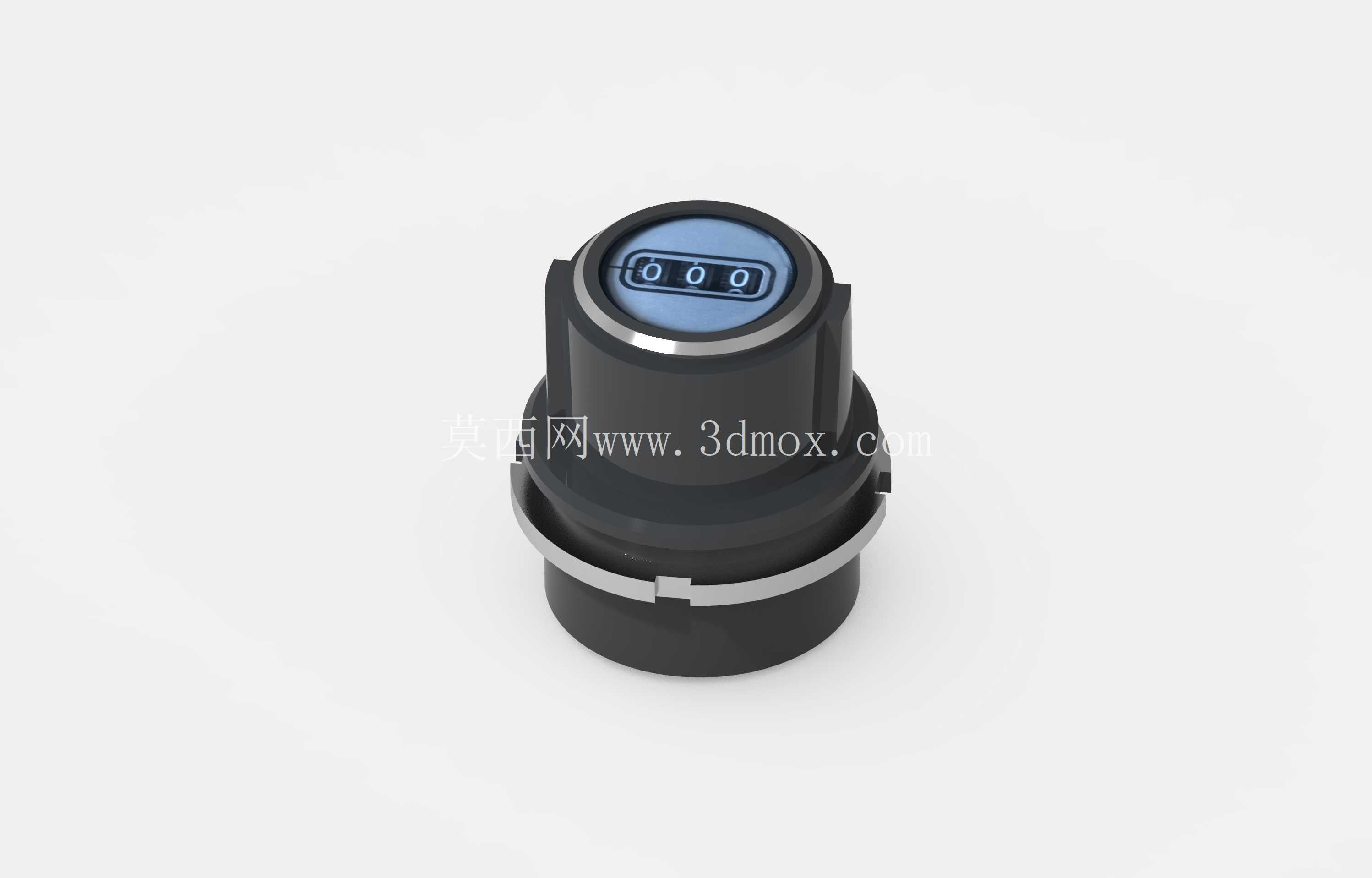

　　旋钮上部的数字显示窗是这款部件最实用的功能设计，三格数字滚轮会跟随旋钮的旋转角度同步计数，操作人员不需要盯着外接的显示屏看参数变化，低头看旋钮上的数字就能知道当前调节的圈数和大致档位，在光线不好的车间现场、或者需要盲操作快速复位参数的场景里，这个计数结构能减少至少三成的调节校准时间，数字窗周围的蓝色环形标识圈，是特意做的视觉区分设计，和面板上其他黑色的按钮、开关形成明显的视觉差，操作人员扫一眼面板就能快速定位到这个调节旋钮的位置，不会在紧急操作时按错部件。

　　旋钮顶部的防滑滚花做了分段式的凹凸处理，不是整圈连续的滚花纹路，戴薄劳保手套操作时也能有足够的摩擦力，不会出现手滑拧不动的情况，滚花的凸起高度控制在0.8毫米，既保证摩擦力足够，又不会因为凸起太高积灰难清理，日常用干抹布擦拭面板就能把缝隙里的灰尘擦干净。从安装边界的尺寸适配来看，这款旋钮适配的面板开孔直径是标准的22毫米工业安装尺寸，和市面上主流的按钮、指示灯开孔尺寸完全通用，设计面板的时候不需要单独为这个旋钮开特殊尺寸的孔，直接复用标准的开孔模具就能加工，减少面板加工的换刀时间，旋钮插入面板后的内部纵深控制在35毫米以内，哪怕是内部走线密集的薄型控制盒，也不会出现旋钮尾部顶到内部电路板或者线束的问题，尾部的电位器连接轴采用D型截面设计，和电位器的轴孔对接时不需要找角度，插进去之后拧紧紧固螺丝就能保证旋转时没有空行程，不会出现旋钮转了半圈电位器还没动的虚位问题。在材料选择的思路上，旋钮主体采用增强尼龙材质注塑成型，本身具备不错的绝缘性能，哪怕面板上产生静电也不会通过旋钮传导到内部的电位器引脚，避免静电打坏内部的控制电路，表面的哑光处理不会在车间灯光下产生反光，操作人员长时间盯着旋钮调节参数也不会有视觉疲劳，卡簧和顶部的装饰圈采用304不锈钢材质，在潮湿的车间环境里也不会生锈卡滞，长期使用旋转阻尼感能保持一致，不会出现用久了旋钮松垮或者转不动的情况。

　　实际应用里，这类旋钮常被用在变频设备的转速微调、焊接设备的电流校准、温控设备的温度阈值设定、实验电源的电压细调场景，相比不带计数的普通旋钮，带数字显示的多圈结构能让参数调节的复现性更好，同一个参数档位只要记住对应的数字，下次调节直接转到对应数字就能快速复位，不需要反复对照测量仪表校准，在批量设备调试的时候能大幅提升调试效率。设计建模的时候要特别注意卡簧槽的尺寸公差，槽宽如果做宽了卡簧会有旷量，旋钮容易晃动，槽宽做窄了卡簧装不进去，还容易在按压安装的时候把卡簧弹飞，数字滚轮的啮合间隙也要控制在合理范围，间隙太大数字会跳字不准，间隙太小旋转的时候阻尼太大，拧起来会有发涩的感觉，旋钮和面板接触的端面要做微小的倒角处理，安装的时候不会刮花面板表面的喷涂层，也能避免安装孔边缘的毛刺卡住旋钮导致旋转不畅。
