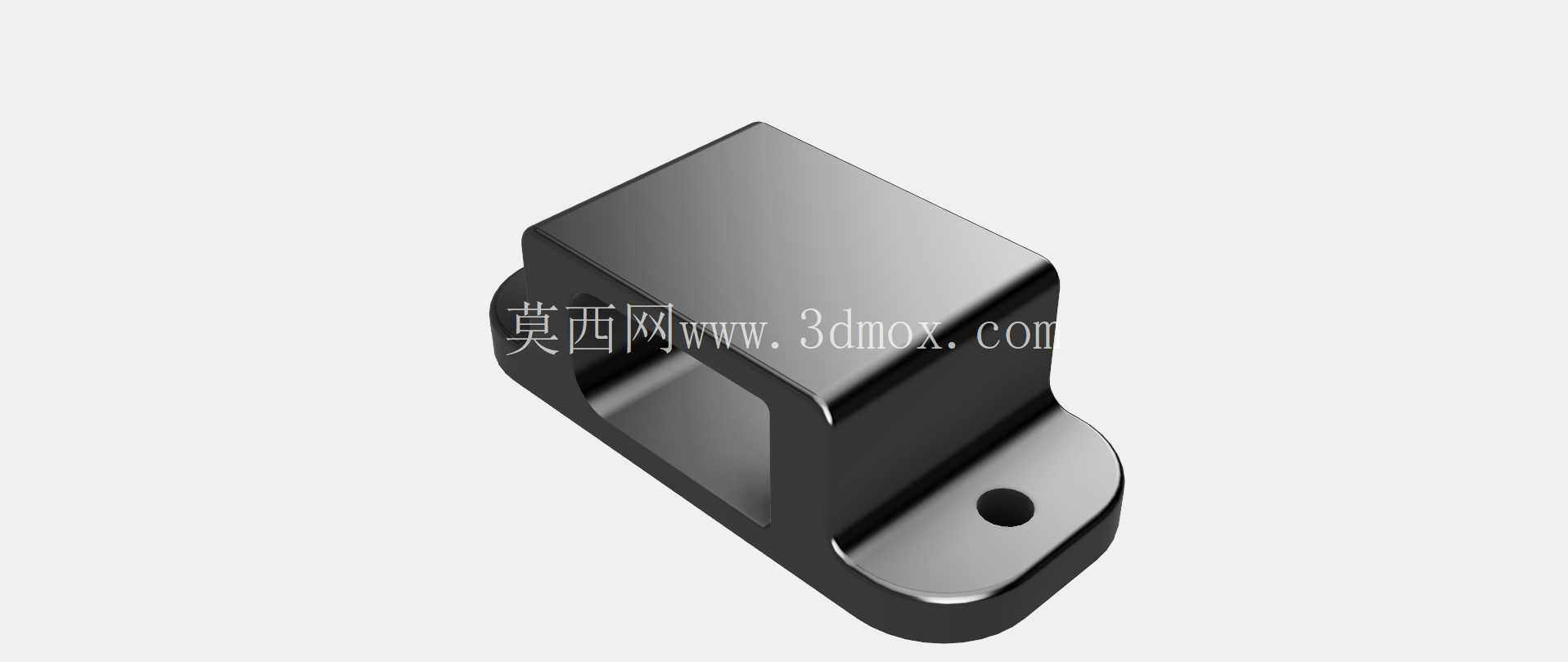

无人机电子系统XT60电源连接器固定支架

在小型无人机、遥控遥测系统以及紧凑型通用电子设备的布线设计中，电源连接器的固定可靠性一直是结构工程师需要重点考量的环节，XT60作为大电流直流供电场景下应用极广的接插件，其配套的固定支架直接决定了设备在振动工况下的供电稳定性。这款紧凑型支架的核心设计目标，就是为XT60电源连接器提供刚性安装依托，避免接插件直接悬空受力，在设备长期运行、频繁插拔或者受外力拉扯线缆时，不会出现接插件松脱、焊点脱裂、接触不良等常见故障。

从实际应用场景来看，这类支架多用于多旋翼无人机的机身框架集成、小型地面遥测设备的面板安装、便携电子测试设备的内部走线固定等场景，尤其是无人机在飞行过程中会持续受到电机转动带来的高频振动，起降阶段还会承受瞬时冲击，如果XT60连接器没有可靠的固定结构，仅靠焊点和线缆拉扯受力，很容易在飞行过程中出现供电中断的严重问题。这款支架在设计时充分考虑了这类工况的抗振需求，整体采用一体化块状结构，没有多余的薄壁悬臂结构，自身刚性足够，不会在振动频率下产生谐振放大受力。

从功能特性上看，支架主体设置了与XT60连接器外形匹配的限位卡槽，连接器装入后可以限制前后、左右、上下六个方向的自由度，不需要额外打胶固定就能实现稳定的限位配合，插拔连接器时的作用力会直接传递到支架本体，再通过支架的安装孔传递到设备框架或面板上，完全不会作用在连接器的焊接引脚上，从根源上避免了焊点受力疲劳的问题。支架一侧延伸出带安装孔的固定耳，安装孔位做了沉台设计，使用标准紧固件安装时，螺丝头部不会突出支架表面，不会和周边的线缆、结构件产生干涉。

设计思路上，这款支架没有采用复杂的异形结构，整体外形规整，所有转角处都做了合理的圆角过渡，既避免了应力集中问题，也兼顾了两种主流加工工艺的适配性：如果采用3D打印制作，不需要额外添加支撑结构就能直接打印成型，打印成品的表面质量好，后续处理工作量小；如果采用CNC铣削加工，规整的外形可以减少装夹次数，加工工序简单，适合小批量快速制作。支架的内壁尺寸和XT60连接器的公头/母头外径做了合理的公差配合，既不会因为间隙过小导致连接器装入困难，也不会因为间隙过大出现连接器在支架内晃动的问题，实际装配时可以轻松推入，推入后没有明显旷量。

从安装边界尺寸来看，支架整体占用的安装空间非常紧凑，主体部分的宽度刚好覆盖XT60连接器的最大外形尺寸，固定耳的延伸长度控制在满足安装孔边距要求的最小值，不会过多占用设备内部的宝贵空间，对于寸土寸金的小型无人机内部布局来说非常友好。安装孔的孔径适配常用的M2/M2.5规格紧固件，孔位中心到支架端面的距离符合常规结构设计的边距要求，安装时不会出现螺丝孔壁开裂的问题。支架的出线端做了导向倒角，连接器装入后线缆可以顺着倒角方向自然引出，不会出现线缆被支架棱边割破绝缘层的隐患。

在实际选型使用时，工程师只需要根据设备内部的布局空间，确定支架的安装孔位坐标，就可以直接将支架固定在框架的碳板或者设备的塑料面板上，再将焊接好线缆的XT60连接器推入支架卡槽即可完成装配，整个装配过程不需要额外的固定辅材，后期维护时如果需要更换连接器，只需要直接从卡槽中推出即可，拆装效率很高。这种设计也很好地规整了设备内部的线缆走向，电源线缆从支架引出后可以顺着框架布置，不会出现线缆凌乱遮挡其他电子元件的问题，对于提升设备内部的布线整洁度、减少线缆之间的信号干扰也有一定的辅助作用。针对不同的安装场景，这款支架的固定耳方向也可以根据实际布局需求做适应性调整，不需要改动主体的限位结构就可以适配不同的安装面朝向，通用性较强。
