蜂窝夹芯结构三点弯曲性能测试样件

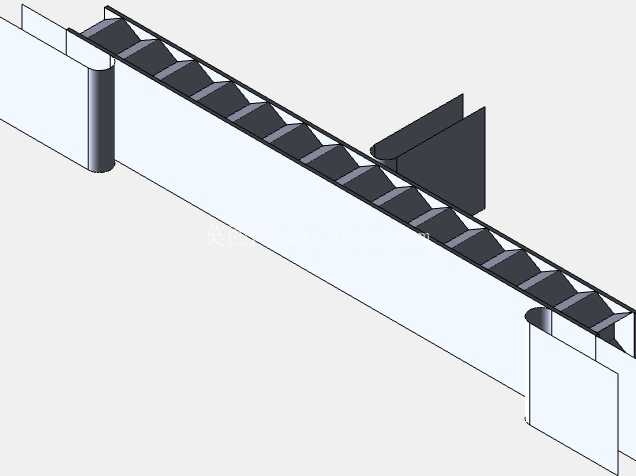

　　在航空航天内饰、轨道交通车体壁板、风电叶片夹芯层以及高端装备轻量化围护结构的研发环节，夹芯结构的弯曲性能验证是材料选型与结构优化阶段无法跳过的核心测试环节，这套三维数模对应的正是三点弯曲测试所用的标准蜂窝夹芯试样，完全适配实验室万能材料试验机的装夹与加载要求。从结构组成来看，试样由上下两层刚性金属面板与中间的正六边形蜂窝芯层复合而成，蜂窝芯的胞元边长、壁厚以及芯层整体高度均参照通用力学测试规范设定，上下层面板的厚度保持一致，避免因面板刚度不对称导致测试过程中出现附加扭矩，影响最终的弯曲模量、失效载荷等数据准确性。

　　设计这套试样数模时，首先考虑的是测试工装的适配边界：试样的总长度需满足两点支撑跨距的要求，两端预留足够的外伸段防止加载过程中试样从支撑辊上滑脱，试样宽度则匹配加载压头与支撑辊的有效接触长度，避免出现边缘应力集中导致的非预期失效。中间蜂窝芯的排布方向经过反复校核，胞元的轴向垂直于上下层面板，保证加载过程中芯层主要承受剪切应力，还原实际工程应用中夹芯结构的真实受力状态——毕竟在实际使用场景里，夹芯板的上下层面板主要承担弯曲产生的拉压应力，中间的轻质蜂窝芯则负责传递剪切载荷，同时支撑面板避免局部失稳，这一受力逻辑必须在测试样件上完整复现，否则测试数据对实际工程设计毫无参考价值。

　　从安装适配维度看，数模里预留的支撑位置与压头接触区域均做了平面度约束，上下层面板的接触表面粗糙度设定满足测试要求，不需要额外做表面处理即可直接装夹到测试设备上；试样两端的边缘做了微小的倒角处理，避免加工过程中出现边缘毛刺导致的应力集中点，防止测试时从边缘提前开裂。在功能特性上，这套数模还原的试样可完整复现夹芯结构三点弯曲的全阶段失效过程：初始加载阶段的弹性变形区间，可用于测算结构的整体弯曲刚度；持续加载到载荷阈值后，会依次出现面板局部凹陷、蜂窝芯剪切屈曲、面板与芯层脱粘等典型失效模式，能够帮助结构工程师完整掌握不同参数下蜂窝夹芯结构的失效机制，为后续的产品结构优化提供数据支撑。不同于常规的产品结构数模，这套测试样件的所有尺寸参数都围绕力学测试的边界条件设定，比如支撑跨距与试样总厚度的比例、压头的圆角半径对应位置的避让、蜂窝胞元的排布密度与试样宽度的匹配关系，每一处细节都对应实际测试中的误差控制要求，避免因样件设计缺陷导致测试数据离散度过大。在实际的材料研发场景中，工程师可以通过调整这套数模里的蜂窝芯壁厚、胞元大小、面板厚度等参数，快速生成不同变量的测试样件数模，直接导入仿真软件做前置的弯曲性能仿真，提前预判失效模式，减少物理试样的加工数量，降低研发阶段的材料与时间成本。

　　数模中各部件的装配关系完全对应实际的复合工艺，面板与蜂窝芯的结合面做了共面约束，模拟实际胶接或者钎焊后的连接状态，仿真分析时可以直接在结合面设置对应的连接属性，不需要额外做几何清理。对于从事轻量化结构设计的工程师而言，这套数模不仅是测试样件的几何参考，更可以作为夹芯结构设计的基准参照，通过调整各部分参数快速匹配不同载荷场景下的夹芯结构设计要求，比如轨道交通内装壁板需要兼顾轻量化与抗冲击性能，就可以参考这套样件的测试逻辑，调整蜂窝芯参数后做对应的性能验证；航空航天领域的次承力构件对重量与刚度的匹配要求更高，同样可以基于这套基础结构做参数化迭代，快速筛选出满足刚度要求的最轻结构方案。
