垂直起降无人机15kg级承载机身框架

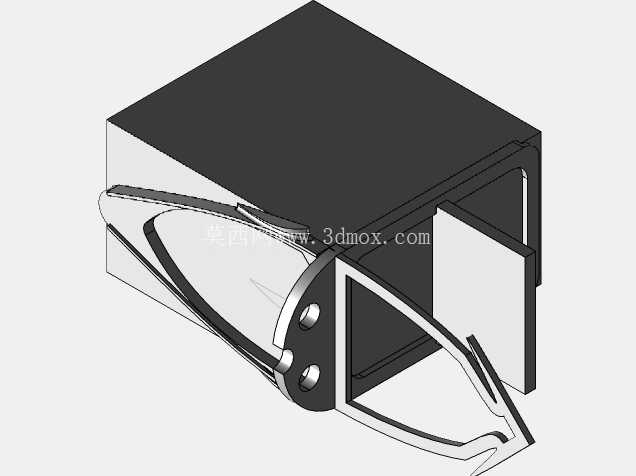

　　该结构件为垂直起降固定翼无人机的核心承载机身段，主要服务于大载荷工业级无人机的作业场景，适配农林植保挂载、应急物资投送、测绘设备搭载、电力巡检外挂模块等需要15kg级有效负载的作业需求，区别于消费级轻载无人机的机身设计，整体结构围绕重载工况下的刚度保持、载荷传递、设备安装兼容性做针对性优化。从结构布局来看，该框架采用箱型主承力舱配合前端快拆式挂载接口的组合形式，主舱内部预留规整的矩形安装空间，可直接容纳标准规格的任务载荷模块、机载电池组或飞控核心组件，舱壁采用等厚薄壁设计，在保证内部有效容积的前提下尽可能压缩无效结构重量，符合航空结构设计中重量控制的核心要求。

　　前端的挂载接口采用双耳片铰接式设计，两个同轴定位孔可配合快拆销钉实现载荷模块的快速装卸，耳片与主舱体的衔接位置做了大圆弧过渡加强，避免飞行过程中交变载荷引发的应力集中问题，接口处的轮廓适配常见的吊舱、投放器、航拍云台等外挂设备的安装基准，无需额外做转接件修改即可完成装配。设计过程中优先考虑了载荷传递路径的合理性，外挂载荷的作用力通过前端耳片直接传导至主舱的上下两条主承力梁，再通过梁结构分散至整个机身框架，避免局部应力过大导致的结构变形，主舱的侧壁设置有向内凹陷的导向滑槽，既可以作为内部设备安装的定位导轨，也能在结构受扭时提升整体的抗扭刚度，减少飞行过程中的结构形变对机载设备精度的影响。

　　安装边界方面，该框架的外轮廓尺寸适配常规15kg级VTOL无人机的机身中段安装位，后端预留与机翼、尾翼连接结构的对接平面，平面上的安装孔位按照通用航空结构的安装间距设置，可直接与同量级的无人机机翼承力结构对接，不需要对原有机身的其他段做大规模修改；框架的所有棱边均做了倒角处理，既可以减少飞行过程中的气动阻力，也能避免装配过程中尖锐边角对操作人员、机载线路造成损伤。材料选型上匹配航空级高强度铝合金的加工性能，结构的壁厚、加强筋位置均按照铸造工艺的要求做了适配，最小壁厚满足铸造过程中的充型要求，相邻壁面的过渡圆角符合铸造工艺的拔模、应力释放需求，不需要额外做过多的工艺补正即可直接用于模具开发与样件生产。

　　实际作业场景中，该框架可承受垂直起降阶段的大过载冲击，以及巡航阶段的气动交变载荷，在满负载工况下的结构形变量控制在机载设备正常工作的允许范围内，不会因结构形变导致飞控传感器数据漂移、外挂设备定位精度下降等问题；框架的箱型结构本身具备一定的电磁屏蔽效果，可减少外部电磁信号对舱内飞控、数传设备的干扰，提升复杂电磁环境下的飞行稳定性。不同于轻载无人机的注塑机身结构，该承载框架的结构冗余量按照工业级作业的可靠性要求设置，可适应野外作业时的粗暴装卸、小幅磕碰等非常规工况，不会因轻微外力出现结构断裂、变形等问题，同时框架的分体式设计思路也便于后期维护，某一部位出现损伤时可单独更换对应结构件，降低整机的维护成本。
