铝合金L型带槽定位支撑练习构件

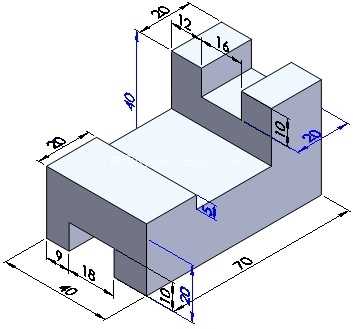

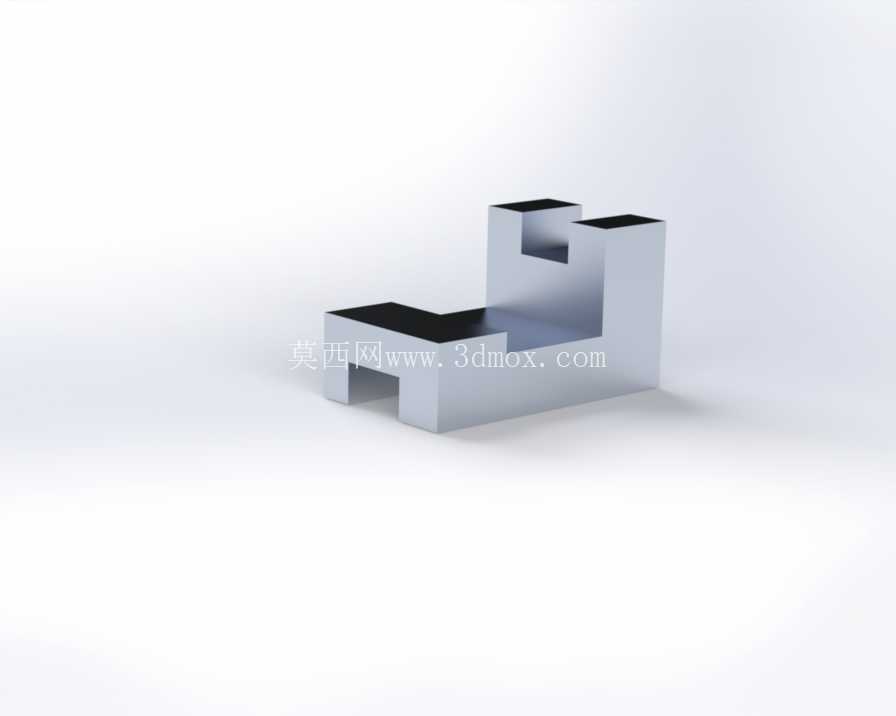

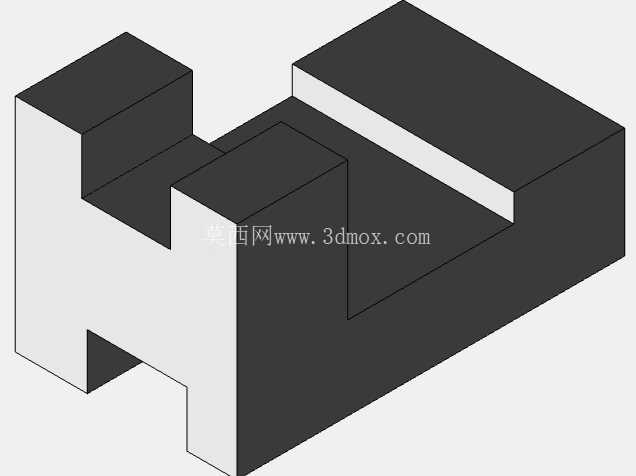

　　这款铝合金材质的构件，是机械绘图练习中常见的典型结构件，整体采用L型弯折的主体构型，在竖直立臂的上部开设了两处对称的矩形通槽，水平底座的底面设置有两处内凹的定位卡槽，整体结构没有冗余的曲面造型，全部由规则的平面、直角、矩形槽位组合而成，是训练三维建模中草图绘制、拉伸切除、基准对齐等基础操作的常用练习载体。从实际工程应用的角度来看，这类带定位槽的L型支撑件，常出现在小型自动化生产线的工位旁，作为传感器安装支架、小型气动元件的固定基座使用，水平底座的内凹卡槽可以直接卡入设备台面上的铝型材导轨，不需要额外加工安装孔就能快速完成位置调整，竖直臂上的矩形槽则可以用来穿设固定螺栓，适配不同安装高度的元器件固定需求，在小型工装夹具的定位模块中，这类结构也常作为挡料块的基体使用，通过槽位调整挡料的伸出长度，适配不同尺寸工件的定位要求。

　　在设计这类构件的时候，首先要明确安装边界的约束条件，水平底座的总宽度要匹配常用铝型材的槽宽，通常控制在40mm到60mm之间，底座的厚度不能低于8mm，避免卡入导轨后出现受力变形的问题，竖直立臂的高度要根据实际搭载的元器件尺寸确定，练习模型中这个构件的立臂高度大概是底座长度的二分之一，整体重心落在底座的支撑范围内，不会出现侧翻的问题。上部的两处矩形通槽，槽宽要比常用的M4、M5固定螺栓直径大1mm左右，方便安装时调整位置，槽的边缘要做0.5mm的倒角处理，避免螺栓头卡入时被锐边刮伤镀层，底座底面的定位卡槽深度控制在3mm左右，既能保证卡入导轨后不会轻易脱出，又不会因为开槽过深降低底座的结构强度。

　　从建模逻辑上来说，绘制这个构件的时候，第一步要先确定整体的基准面，以底座的底面作为第一基准，绘制水平底座的外轮廓草图，拉伸得到底座的基体，之后在底座的上表面绘制竖直立臂的轮廓，拉伸得到立臂结构，接下来分别在立臂的上端面、底座的下端面绘制槽位的草图，通过拉伸切除命令得到对应的槽结构，最后对所有的锐边做统一的倒角处理，就能完成整个模型的构建。这类构件虽然结构简单，但是涵盖了机械结构设计中最基础的定位、安装、强度校核的知识点，很多刚接触三维建模的设计者，在练习这类零件的时候，经常会忽略安装间隙的预留，比如把槽宽设计成和螺栓直径完全一致，导致实际安装的时候螺栓无法穿入，或者卡槽的尺寸和铝型材的公差不匹配，出现卡滞或者间隙过大晃动的问题，还有的设计者会把立臂的高度设计得过高，导致安装元器件后整体重心偏移，固定后容易出现晃动。

　　在实际的生产场景中，这类铝合金零件通常采用挤压成型后铣削加工的方式制作，因为整体都是规则结构，加工难度很低，批量生产的时候成本也比较可控，表面可以做阳极氧化处理，提升耐磨性能和防腐蚀能力，在一些对重量有要求的小型设备上，这类铝合金支撑件比钢制件的重量轻三分之二以上，同时能满足常规的支撑强度需求。需要注意的是，在设计这类带槽的支撑构件时，要提前考虑受力方向，竖直立臂承受的侧向力会传递到底座和导轨的连接位置，所以底座的卡槽位置要尽量靠近立臂的根部，减少力臂长度，降低连接位置的受力载荷，避免长期使用后出现底座变形的问题。立臂上的通槽长度也要控制在合理范围内，如果槽的长度过长，会大幅降低立臂的结构强度，在承受侧向力的时候容易出现槽位开裂的问题，通常槽的长度不超过立臂总高度的三分之一，就能兼顾安装调整的灵活性和结构强度要求。
