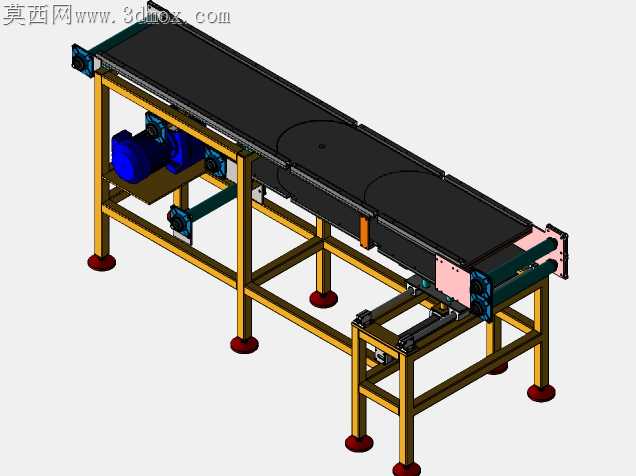

带蒸汽输送点位的皮带输送机架结构设计

车间常规皮带输送设备常因机架刚性不足，在重载启停时出现皮带跑偏、驱动端振动超标的问题，这款带蒸汽输送点位的输送机架在结构设计阶段就针对性规避了这类现场隐患。机架主体采用标准矩形钢管焊接成型，支腿底部配置可调脚杯，可抵消地面不平整带来的安装偏差，避免机架整体倾斜导致的皮带侧向受力不均。驱动端的电机安装座预留了长条形调节孔，无需拆解周边护板即可调整皮带张紧度，日常维护时单人就能完成张紧作业，减少停机维护时长。

机架中段预留的两个蒸汽输送点位，没有采用常见的外置管路挂载方式，而是将蒸汽支管的固定座直接焊接在机架横梁内侧，管路走线顺着机架斜撑排布，既避免输送过程中物料剐蹭蒸汽管路，也能减少外置支架带来的积尘死角，适配食品加工、橡塑制品生产这类需要在线蒸汽辅助处理的工况。皮带下方的托辊安装座采用了分体式快拆结构，托辊磨损后无需抬动整条皮带就能完成更换，相比传统焊接式托辊座，更换作业的时间能缩短六成以上。

出料端的延伸机架采用了可调节高度的滑轨连接结构，可根据下游接料设备的进料高度调整出料端落差，避免物料跌落产生的破损或扬尘。机架焊接位置全部做了倒角去毛刺处理，喷涂前经过抛丸除锈，漆面附着力更强，在高湿度的生产车间内也能长时间抵御锈蚀。驱动电机下方设置了独立的接油盘，避免电机维护时的润滑油滴落到输送物料或车间地面，符合生产现场的5S管理要求。

机架的横梁与支腿连接位置额外增加了三角形加强筋，在1.2倍额定负载的仿真测试中，机架最大形变量不到0.3mm，远低于行业允许的1mm形变阈值，长时间满负荷运行也不会出现机架变形导致的皮带卡滞问题。蒸汽点位的管路接口处预留了密封件安装槽，可适配不同管径的蒸汽输送管，无需二次焊接改造就能对接现场的蒸汽供应系统，安装适配性更强。
