工业级铝型材框架辊道输送设备结构

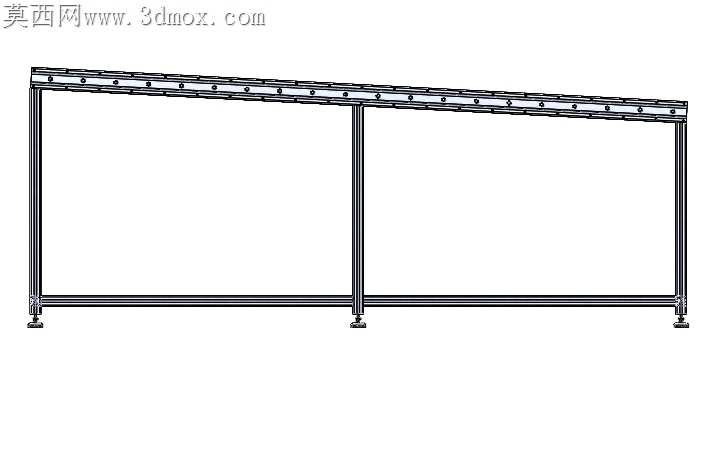

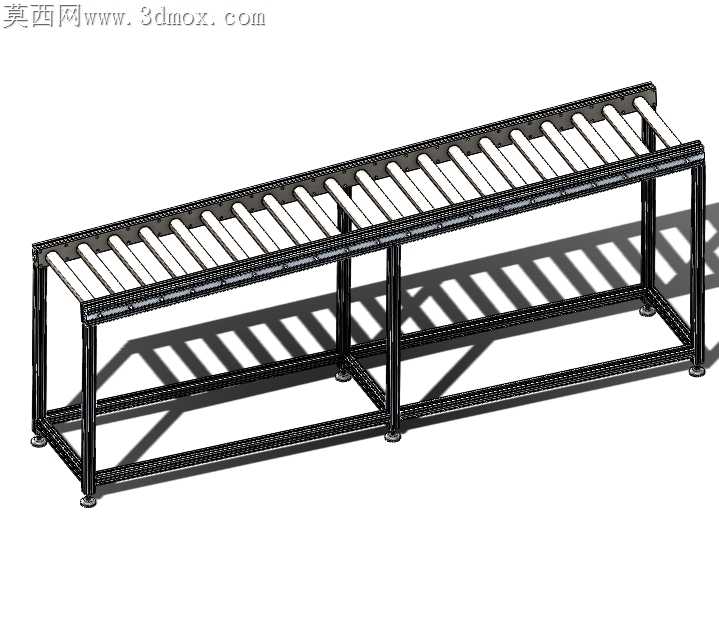

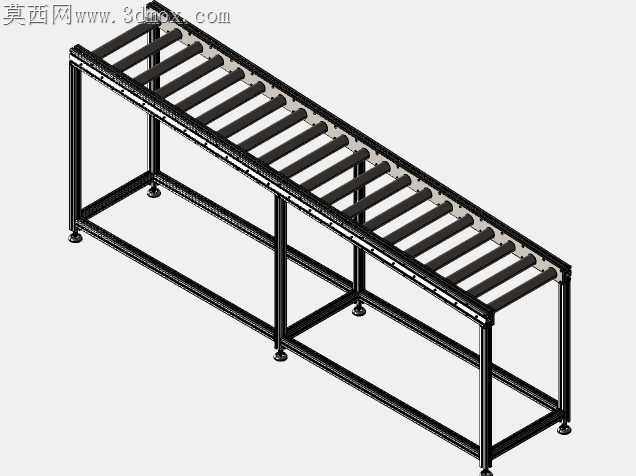

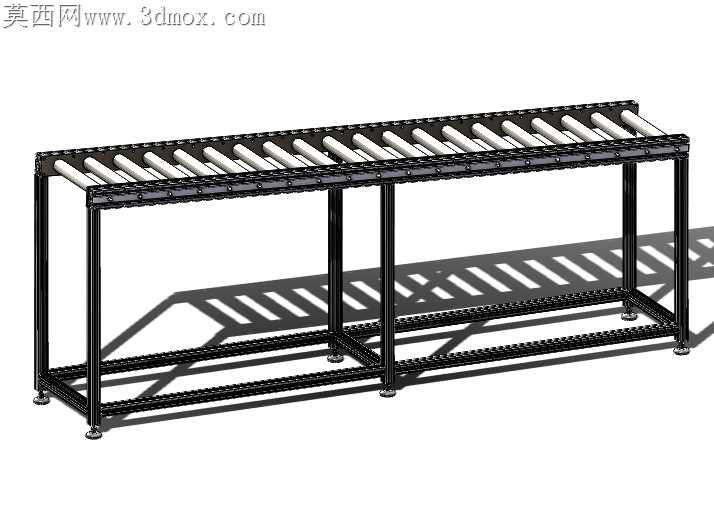

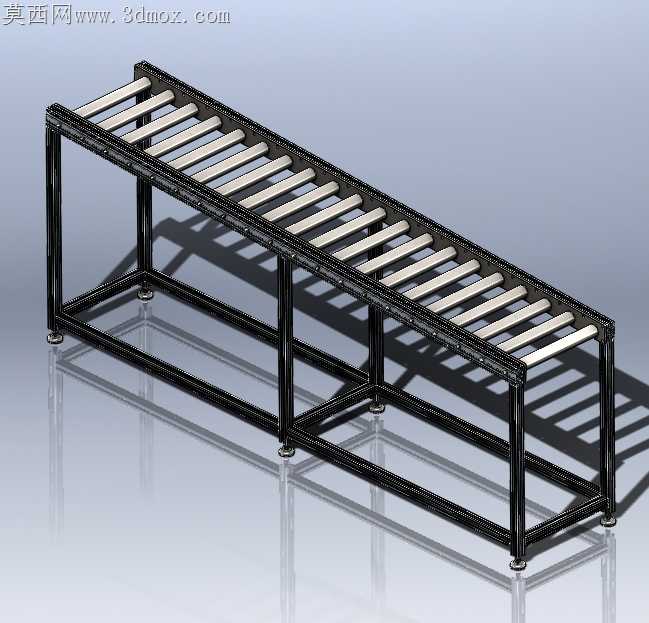

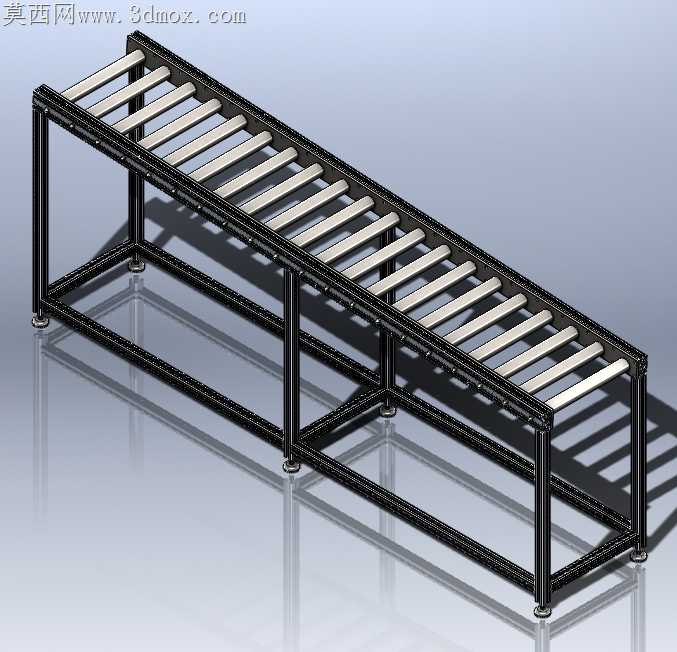

车间现场搭建铝型材辊道时，常出现型材拼接错边导致辊筒安装面不平、输送过程卡滞的问题，这套结构在设计时就提前规避了这类加工适配层面的隐患。框架选用两种规格铝型材搭配，主承重梁用80-40型材承担辊筒及输送物料的载荷，侧部连接与支腿横撑用40-40型材，既控制整体自重，又避免全用大规格型材造成的成本浪费与加工冗余。型材拼接处没有采用外露的角件连接，而是将连接端做了精准的端面铣平处理，用隐藏式内置连接件锁固，拼接后框架外表面没有突出的连接结构，不会剐蹭输送过程中偏移的工件，也减少了积尘死角，日常清理更方便。辊筒的安装孔位在型材加工阶段就采用数控定位钻孔，孔位同轴度公差控制在0.1mm以内，避免现场人工打孔出现的孔位偏移，导致辊筒转动卡涩、输送带面高低差过大的问题。每根辊筒的两端都采用了卡簧式快装结构，不需要额外焊接固定座，后期维护更换辊筒时，只需要用卡簧钳拆下两端卡簧就能抽出辊筒，不用拆解整段框架，大幅缩短产线停机维护的时间。底部的可调支脚直接与铝型材支腿的端面螺纹孔连接，没有额外焊接转接板，避免焊接变形导致支脚安装面倾斜，调节范围可以覆盖地面15mm以内的高低差，安装时不需要额外垫铁片调平，拧动支脚底座就能快速把整段辊道调至水平。框架底部的横撑布局也做了针对性调整，没有按等距排布，而是在辊筒载荷集中的进料端、出料端加密了横撑数量，中间段适当放宽横撑间距，既保证整段框架的刚性，满载输送时框架挠度控制在0.5mm/米以内，不会出现辊道中部下沉导致物料滑移跑偏的情况，又减少了不必要的型材用量。辊筒表面做了硬质阳极氧化处理，耐磨性能比普通镀锌辊筒提升三倍以上，输送金属工件时不容易被磕碰划伤，长期使用也不会出现表面锈迹污染工件的问题。型材的槽口内都预装了密封条，避免车间内的切削碎屑、灰尘落入型材槽内堆积，后期不需要频繁清理槽内杂物，连接附件也不会因为积尘卡滞无法拆卸。整段辊道的所有连接部位都没有采用焊接工艺，全部采用标准铝型材连接件组装，拆解后可以重复利用型材搭建其他长度的输送线，不会像焊接机架那样拆解后只能当废铁处理，适配多品种小批量生产车间频繁调整产线布局的需求。
