带ISO型材焊接框架的单带式输送机结构

散料输送现场常出现框架焊接变形导致皮带跑偏的顽疾，这套带式输送机的结构设计从根源上规避了这类加工装配隐患。ISO标准型材的框架选型没有盲目追求壁厚冗余，而是根据支腿跨距、托辊排布密度做了截面模量匹配，每段型材的拼接坡口位置都避开了托辊安装座的受力集中区，焊接时不需要额外做大面积反变形工装，就能把框架整体直线度控制在皮带运行允许的公差范围内。

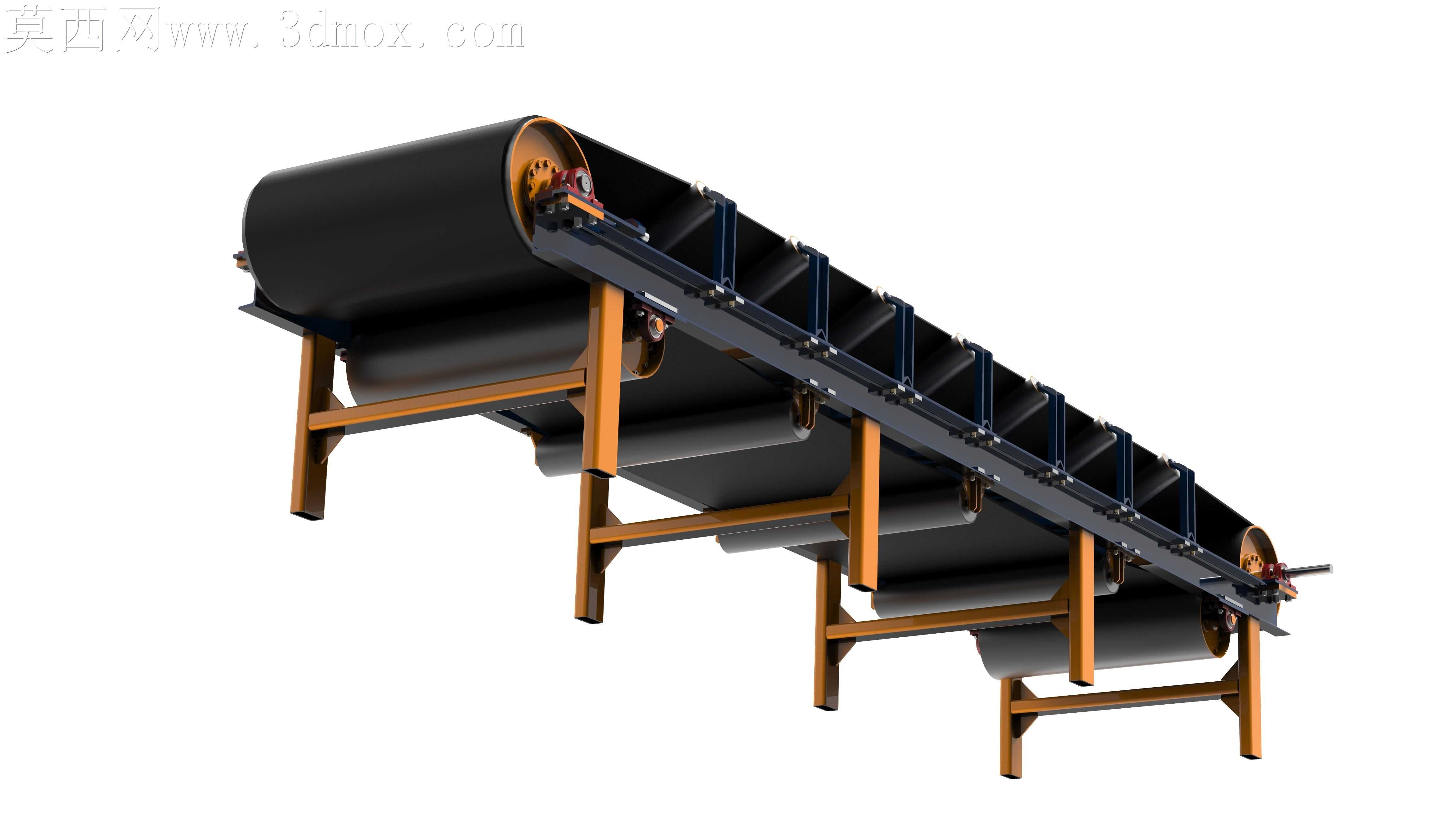

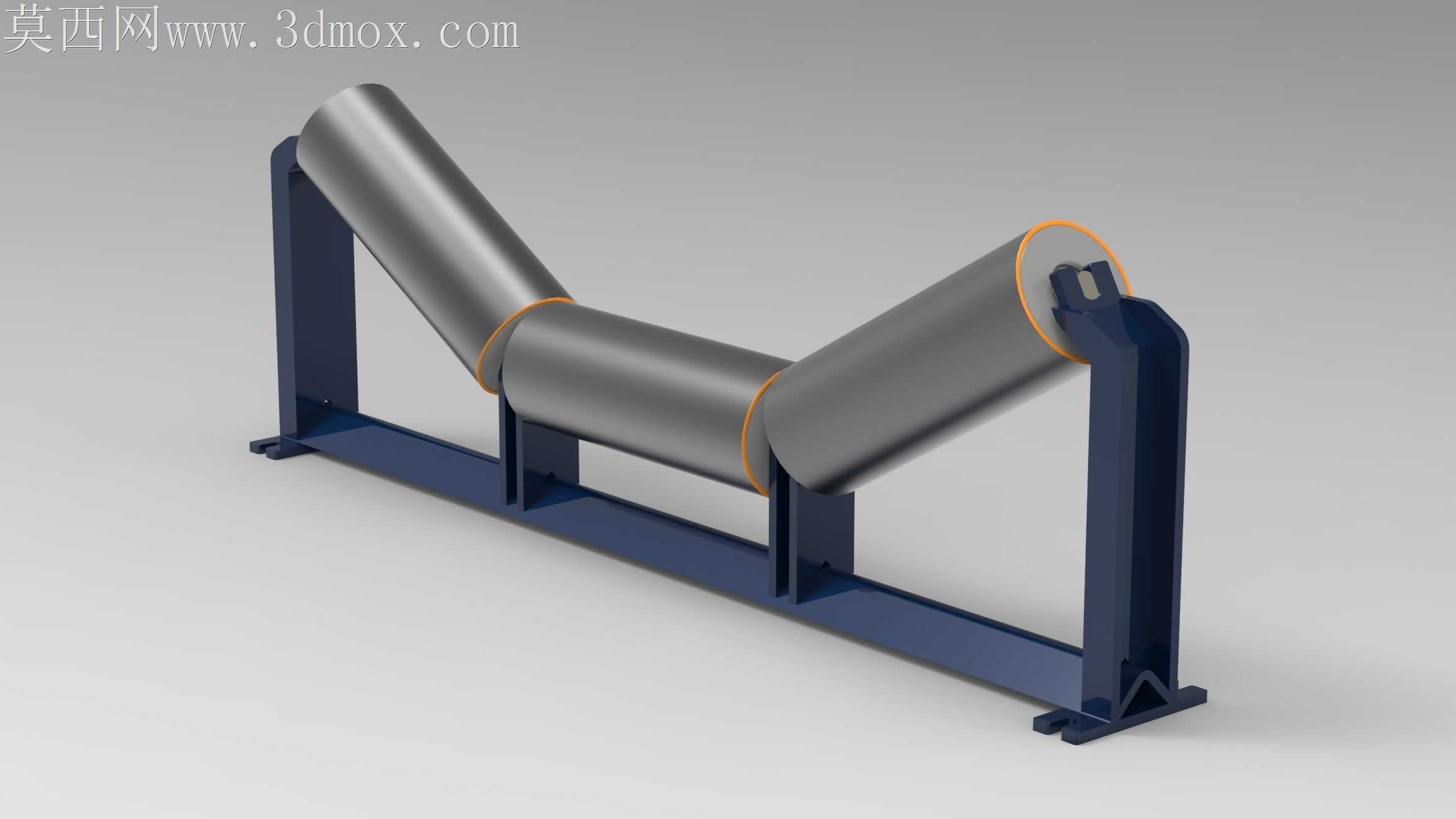

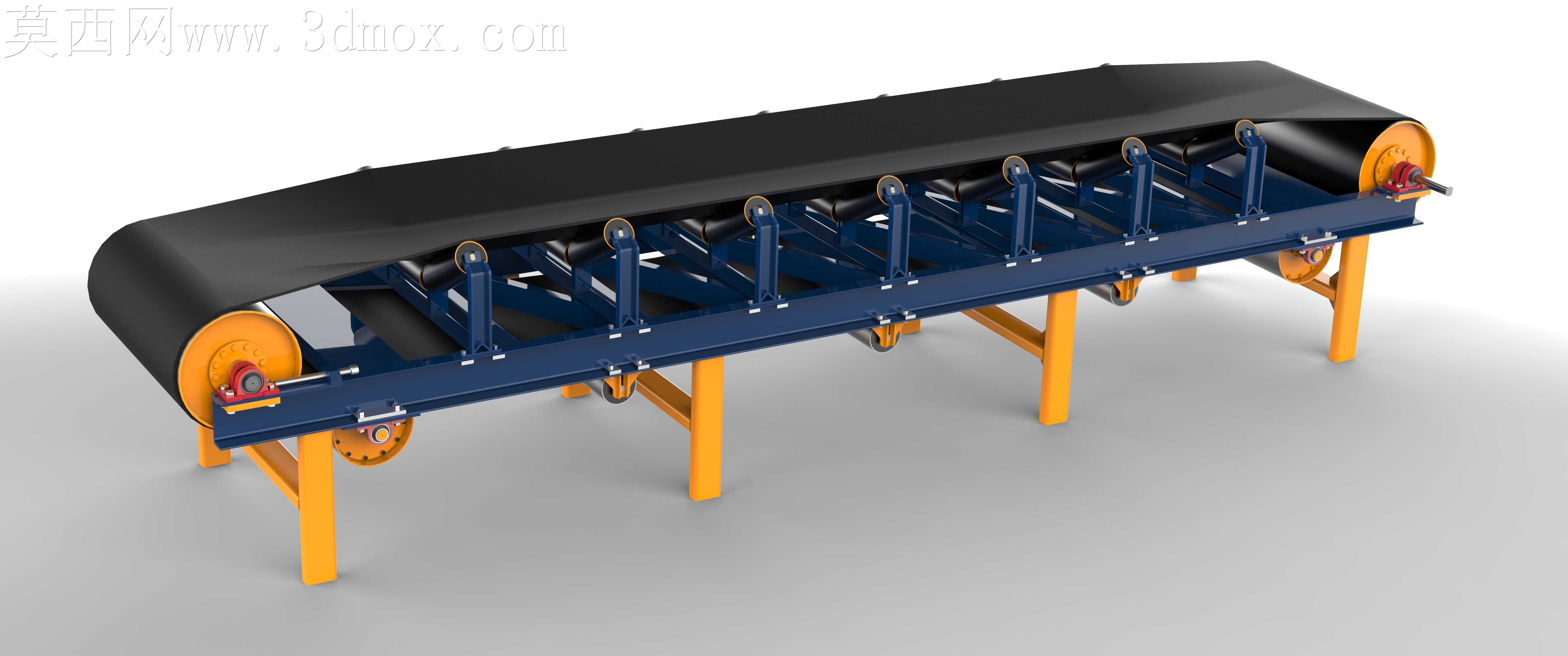

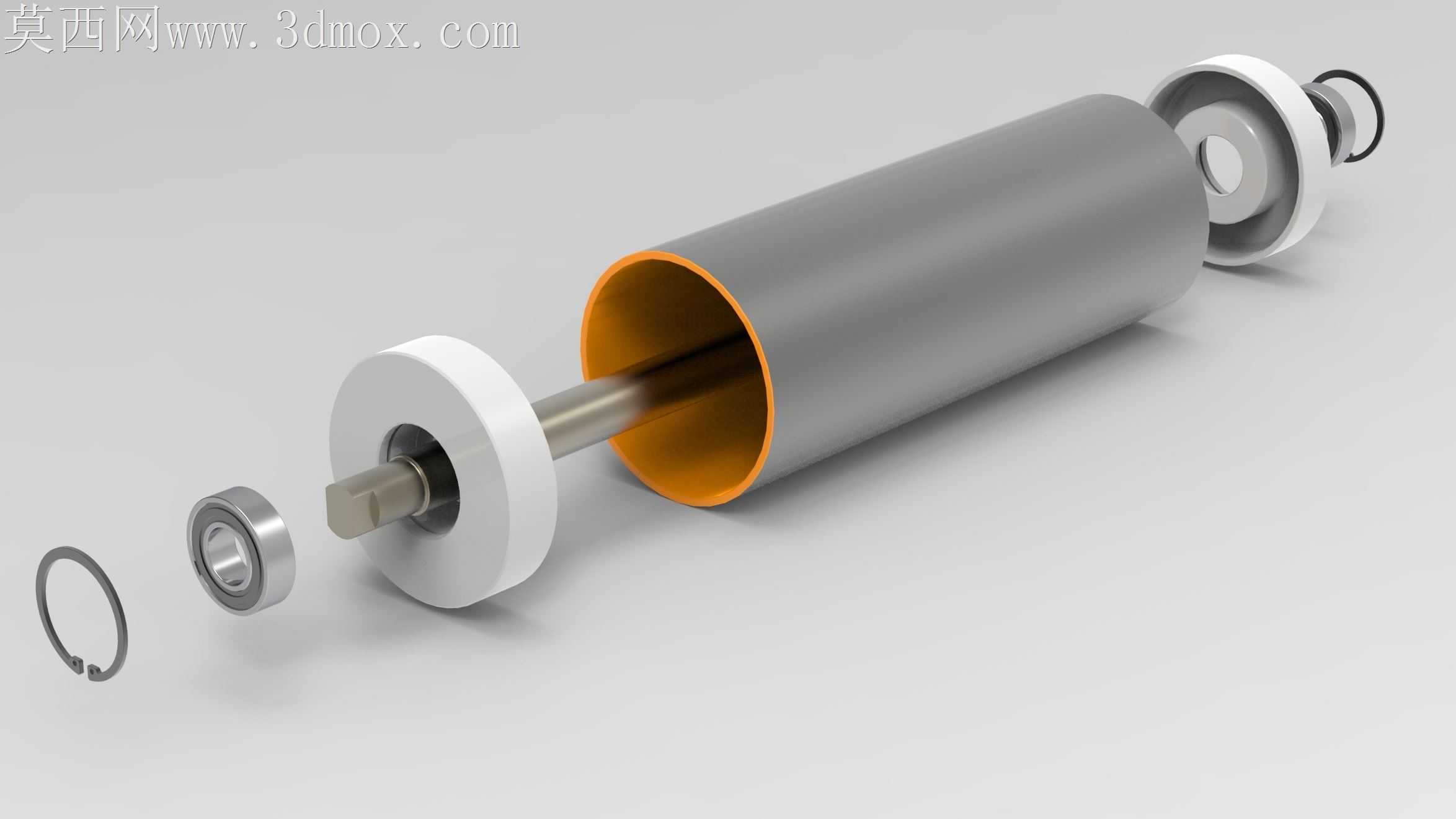

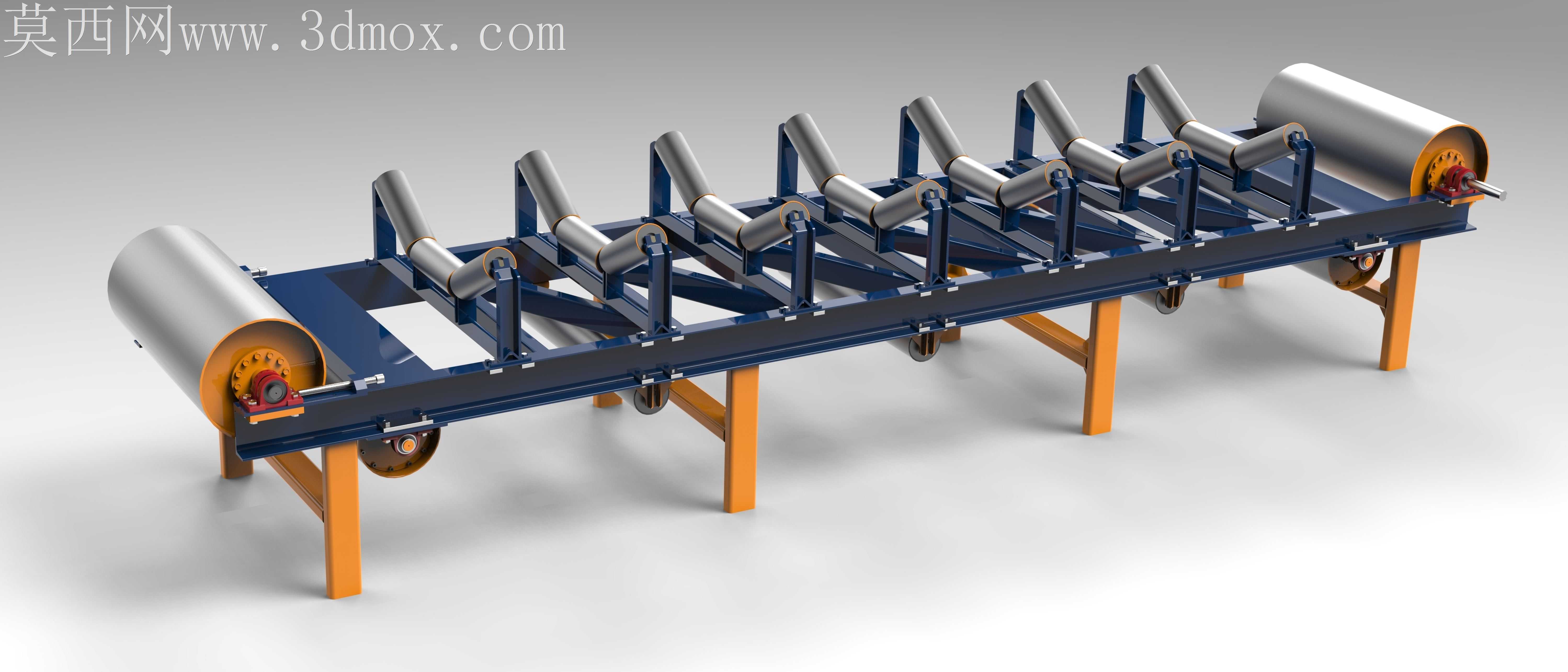

槽型托辊组的安装座没有采用常见的焊接固定方式，而是预留了腰型调节孔，单组托辊的倾斜角度可以根据现场输送物料的堆积密度做微调，避免撒料的同时，也能抵消一部分皮带长期运行产生的侧向滑移力。头尾滚筒的轴承座采用分体式定位结构，6502 2RS轴承的安装位预留了合理的配合公差，既不会因为过盈量太大导致装配时敲伤轴承密封圈，也不会因为间隙过大出现滚筒运行跳动，张紧装置的调节行程刚好覆盖皮带长期拉伸后的伸长量，不会出现调节到极限还无法张紧的尴尬情况。

支腿与框架的连接位置加设了加强筋板，筋板的折弯角度刚好贴合型材的圆角过渡区，焊接时不会出现应力集中的焊口断裂问题，支腿底部的安装板预留了地脚螺栓孔，现场安装时不需要二次配钻就能快速完成固定。下托辊的排布间距比常规设计稍密，刚好对应上槽型托辊组的间隙位置，皮带空载回程时不会出现下垂打颤的情况，能有效降低运行时的异响声。

防护罩的弧度贴合皮带运行的包角轨迹，边缘做了卷边处理，既不会剐蹭皮带表面，也能阻挡输送过程中扬起的细料散入传动部件，驱动端的连接位置预留了安全间隙，后期加装减速电机时不需要额外切割修改框架结构，所有外露的连接螺栓都采用了防松设计，长期高频运行下也不会出现紧固件松动脱落的问题。
