高可靠嵌入式计算核心板结构设计

这款嵌入式计算核心板的结构设计，首先围绕工业场景下的高可靠性安装需求展开，在做整体布局时，最先敲定的是板体四角的安装固定位，采用金属化通孔配合隔离柱的安装方案，预留的安装孔位公差控制在±0.05mm，适配工业设备内部常见的M2.5固定螺柱，安装边界充分考虑了周边器件的安全距离，板边到安装孔中心的距离留足3.2mm，避免安装时螺丝剐蹭板边走线。板体两侧预留的高密度排针接口，在结构上做了限位凸台设计，对接母座时可以自动对位，不会出现插针偏移顶弯的问题，排针的焊接面做了局部加厚铜皮处理，大电流传输时的载流能力可以满足核心处理器满负载运行的供电需求。

从实际应用场景来看，这类计算核心板多用于工业网关、边缘采集终端、紧凑型运动控制设备内部，作为核心运算单元承载数据处理、协议转换、实时控制的任务，所以结构设计上优先考虑了抗震性能，板上所有大尺寸的核心芯片、存储颗粒都在底部做了加固焊盘设计，除了常规的信号引脚外，额外增加了接地固定焊盘，在设备处于持续振动的工业现场环境下，不会出现器件虚焊脱落的问题。板上的电源模块区域做了独立的分区屏蔽，在结构上预留了金属屏蔽罩的焊接位，既可以避免电源开关噪声干扰核心处理器的高速信号，也能阻挡外部电磁干扰影响电源稳定性。

设计过程中对板上器件的高度做了统一管控，最高的接插件高度控制在8.5mm以内，板体整体厚度1.6mm，算上两侧固定柱的突出高度，整体安装占用的垂直空间不超过12mm，非常适合嵌入到内部空间紧凑的小型工业设备中。散热设计没有采用额外的散热风扇结构，而是将核心处理器的散热焊盘通过金属化过孔连接到板背面的露铜散热区，依靠设备内部的自然空气流动就能带走满负载运行时产生的热量，省去了活动散热部件的同时，也提升了长期运行的可靠性，避免风扇积灰、轴承磨损带来的故障点。

接口布局上，将高速信号接口和低速外设接口分区域布置在板体的不同侧边，减少信号之间的串扰，电源输入接口放在板体的边角位置，方便现场接线时的走线规划，不会和信号排线出现交叉干涉。板体边缘做了圆角处理，避免安装时板边的玻纤毛刺割伤安装人员的手部，也不会刮伤设备内部的连接线缆。每个接口的丝印标识都做了耐磨处理，在长期使用后不会因为摩擦脱落，方便现场维护时的接线排查。

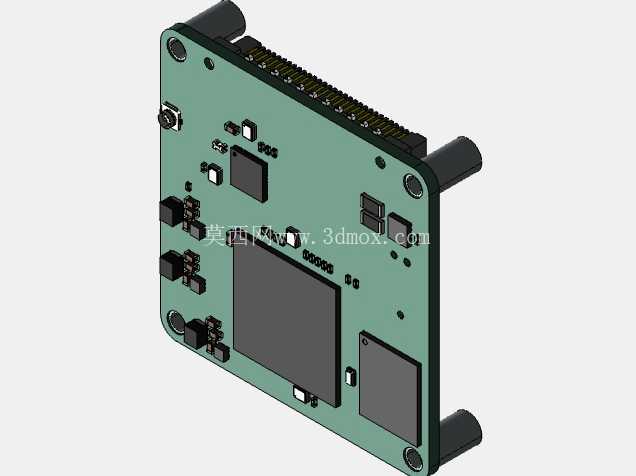

在做三维建模时，所有器件的封装都严格按照实际物料的三维尺寸搭建，包括芯片的高度、引脚的成型角度、接插件的插拔行程都做了1:1还原，在结构评审阶段就可以直接模拟整机装配过程，检查核心板和设备外壳、周边其他板卡之间的装配间隙，提前发现干涉问题，减少实际打样后的修改次数。板上的固定柱采用和板体垂直的安装方向，在整机装配时可以从正面直接锁付螺丝，不需要特殊的安装工具，提升装配效率。考虑到工业现场可能存在的凝露情况，板体的走线间距都满足安规要求，高压区域和低压信号区域之间留足了电气间隙，不会因为潮湿出现爬电问题。
