星形发动机动力传输偏心曲轴结构

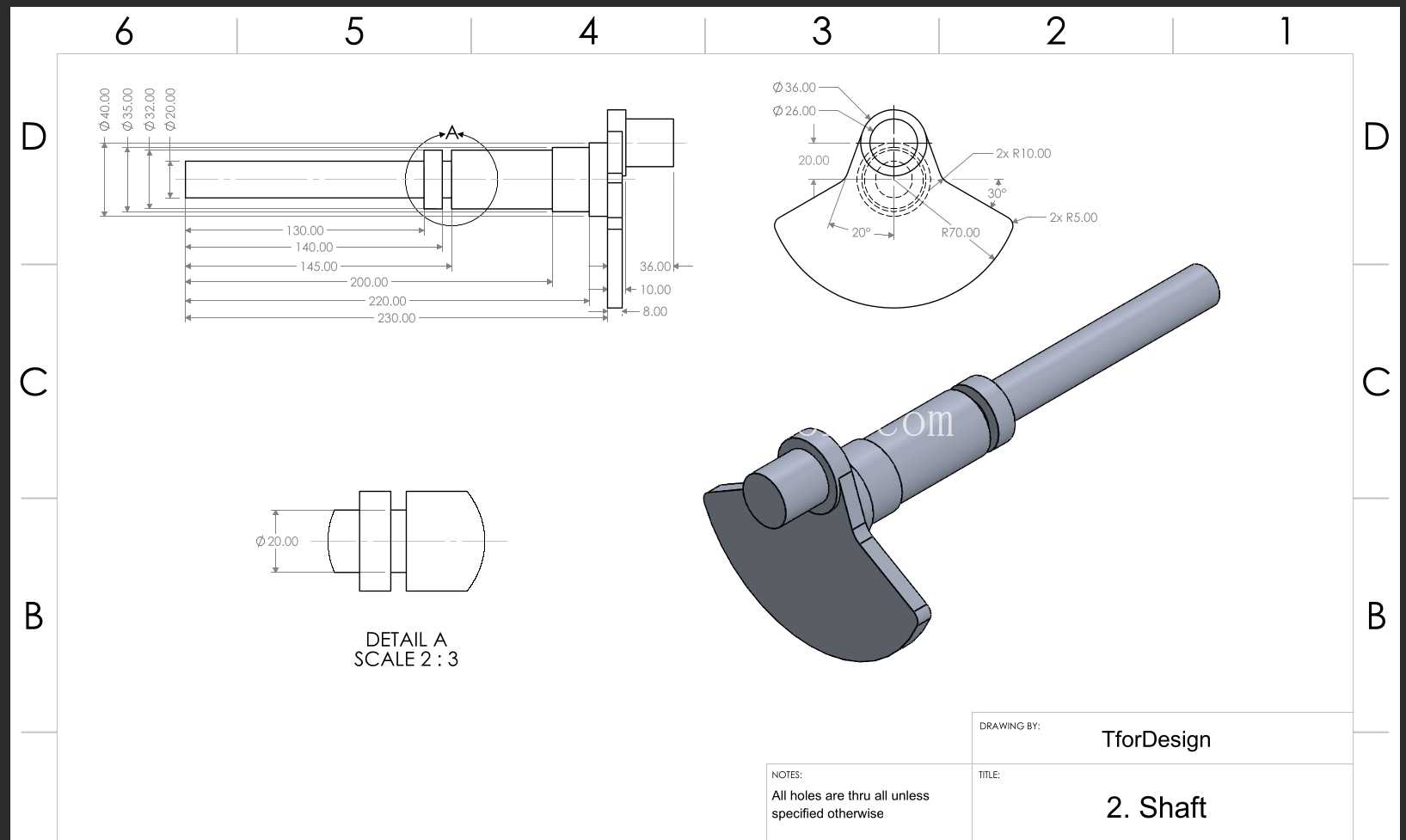

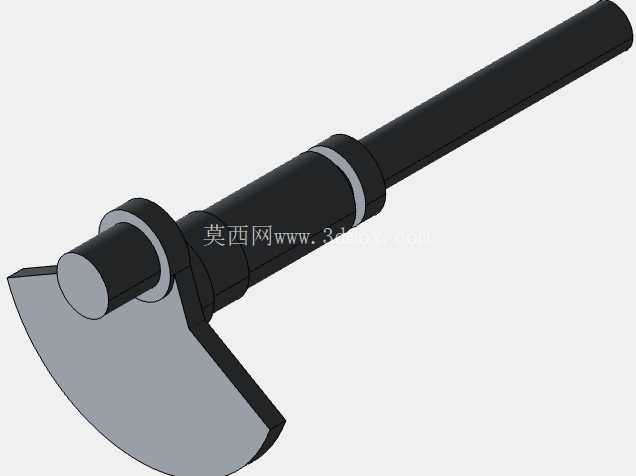

　　从实际装配边界来看，该轴的长杆段为动力输出端，需穿过发动机机匣的后轴承座，对接螺旋桨调速机构或者发电机输入轴，杆段的外径公差需严格匹配轴承内圈的配合要求，通常采用k6级过渡配合，避免高速旋转时出现轴颈打滑或者轴承内圈跑圈的问题；靠近曲拐位置的环形凸台是轴向定位面，装配时贴合机匣内侧的止推轴承端面，限制曲轴运转时的轴向窜动量，窜动量需控制在0.1-0.2mm区间内，既不能过紧导致止推面异常磨损，也不能过松引发运转振动。在星形活塞式航空发动机、小型径向排布内燃机的动力总成中，这类偏心结构的曲轴是核心动力转换构件，区别于直列发动机的多曲拐曲轴，星形发动机所有气缸沿圆周径向排布，单偏心曲拐即可匹配整圈气缸的活塞连杆组，将活塞的往复直线运动转化为曲轴的旋转扭矩输出，这类结构在轻型通航飞机、老式航模发动机、部分小型固定式燃气机组中应用广泛，其结构可靠性直接决定整台动力设备的运行寿命与输出稳定性。

　　曲拐部分的偏心距是核心设计参数，直接匹配活塞行程长度，偏心距的尺寸公差需控制在0.02mm以内，否则会导致各气缸压缩比不一致，出现个别缸工作粗暴、输出扭矩波动大的问题；曲拐的扇形平衡块是动平衡设计的关键，由于星形发动机曲拐做圆周运动时会产生旋转惯性力，扇形块的质量分布经过精确计算，抵消曲拐和连杆大头旋转时产生的一阶惯性力，减少整台发动机的运转振动，平衡块的侧面需与连杆大头的侧面保留0.5-1mm的间隙，避免运转时出现运动干涉。

　　从设计思路上，这类轴采用整体式结构而非组合式，是因为星形发动机曲轴承受的交变载荷方向随曲拐转动不断变化，整体锻造或者铸造成型的轴体内部金相组织连续，抗疲劳强度远高于组合拼接结构，轴颈表面需做高频淬火处理，硬度达到HRC55-60，提升耐磨性能，应对长期高速旋转下的轴承摩擦损耗。实际应用中，这类轴的安装需严格控制径向跳动量，输出端轴颈相对于两端支撑轴颈的径向跳动不能超过0.03mm，否则会导致输出端连接的螺旋桨或者传动部件出现偏摆，引发额外振动；轴上的环形凹槽用于安装轴用挡圈或者密封胶圈，胶圈的压缩量控制在15%-20%，实现机匣内部润滑油的密封，避免运转时出现机油渗漏。

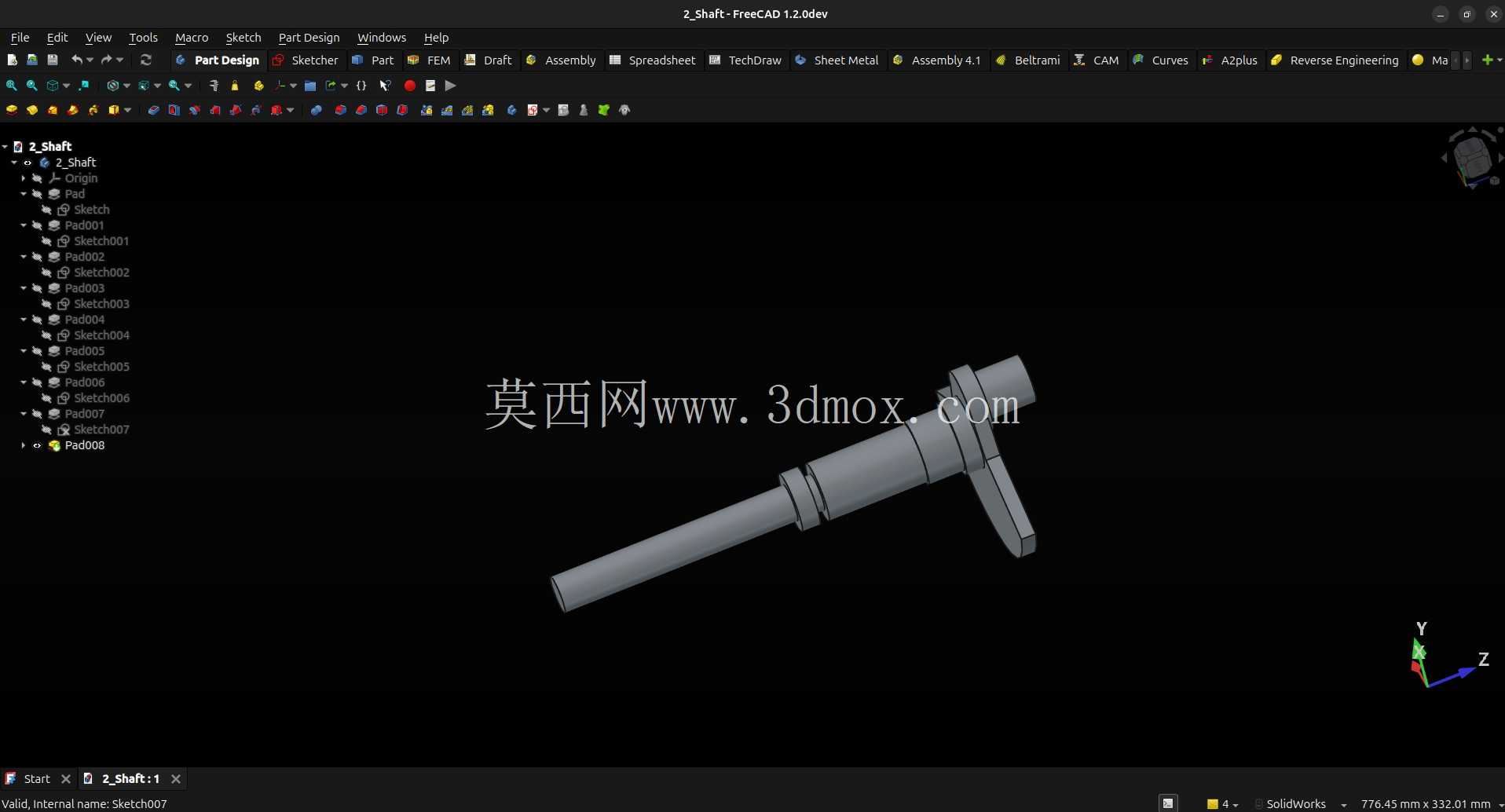

　　不同于普通工业传动轴只传递扭矩，这类曲轴同时承受活塞连杆传递的周期性冲击载荷，每旋转一周，曲拐会依次受到来自各个气缸的燃气爆发力冲击，因此轴的过渡圆角位置都做了R2-R3的圆弧过渡，避免应力集中引发的轴体疲劳断裂，这也是铸造或者锻造毛坯加工时需要重点管控的位置，圆角处不能有加工刀痕、砂眼或者缩松缺陷。在三维建模过程中，这类轴的建模需先确定两端支撑轴颈的同轴基准，再根据偏心距确定曲拐的中心位置，平衡块的扇形轮廓需根据动平衡计算的质心位置绘制，确保旋转时质心落在轴的回转中心线上，建模完成后可直接导入仿真软件做有限元强度校核，验证最大燃气爆发压力下轴体的应力分布，以及临界转速是否高于发动机额定工作转速，避免运转时出现共振问题。
