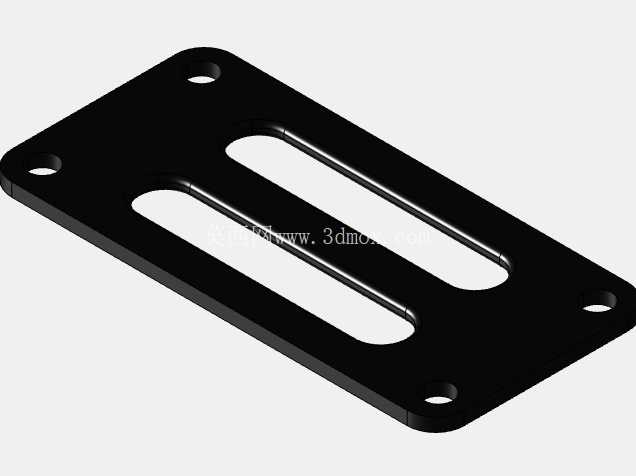

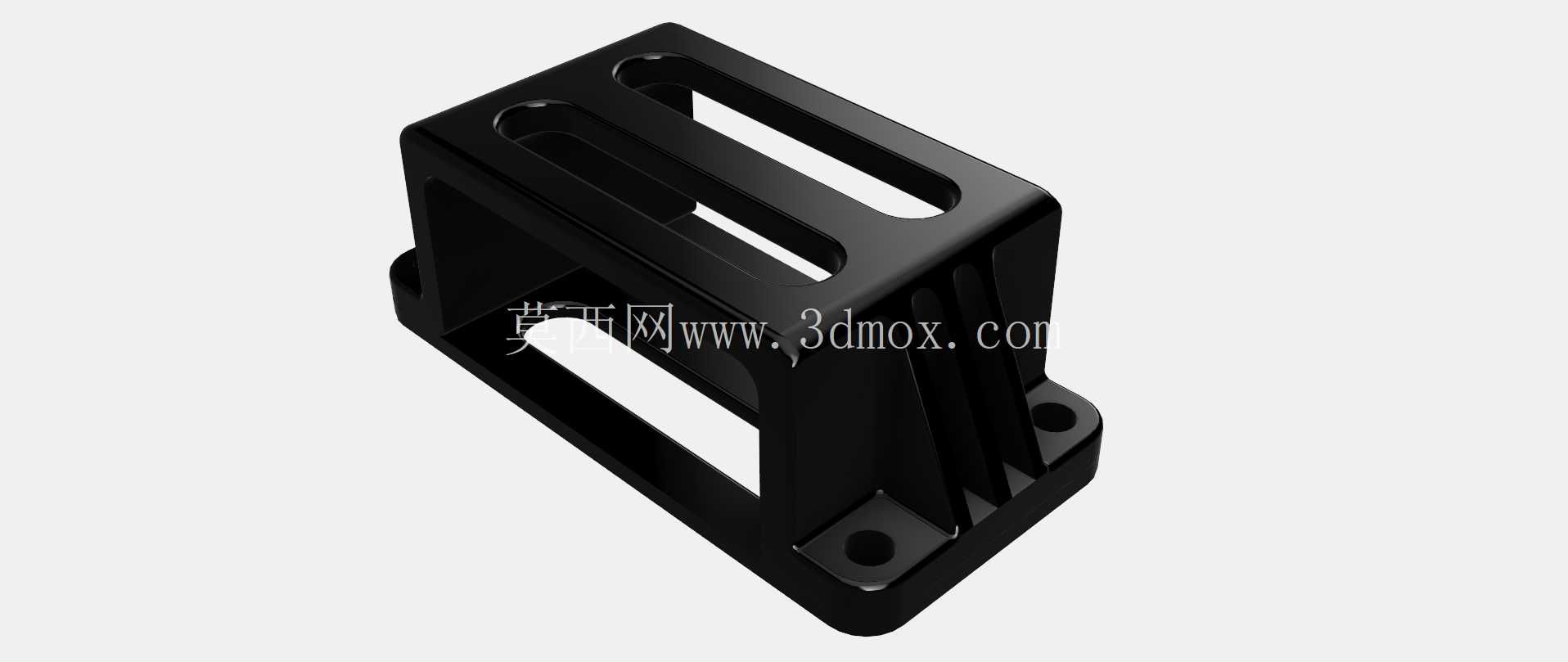

无人机电源系统AS150-U防火花连接器安装支架

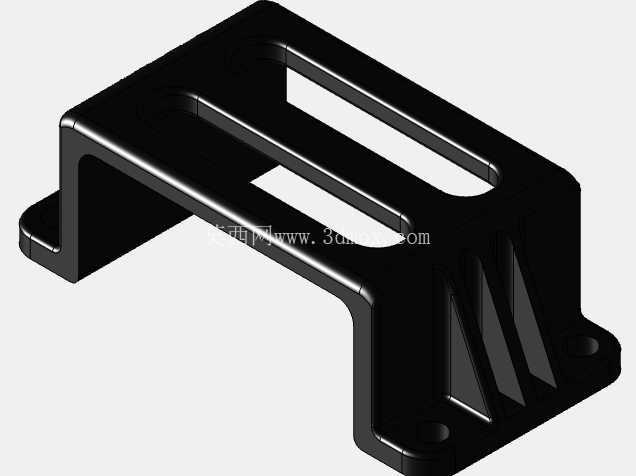

　　在无人机动力系统的装配环节里，大电流连接器的固定可靠性一直是结构设计中容易被忽略却直接影响飞行安全的细节，AS150-U作为常用的大电流防火花连接器，本身接触件的载流冗余、防打火结构已经经过多轮迭代，但配套的安装支架如果设计不合理，飞行过程中的持续振动会导致连接器对位偏移、接插件磨损加速，极端情况下甚至会出现接插件松脱引发动力断电的风险。这款支架的设计核心首先围绕应力消除展开，整体采用框式承力结构，底部设置两个带安装孔的固定耳，孔位的边距、孔间距严格匹配无人机电源舱的通用安装基准，安装面做了0.2mm的平面度公差控制，避免装配时出现支架翘曲导致连接器安装后受力不均。

　　支架的内腔轮廓完全贴合AS150-U连接器的外形止口，侧壁预留的三条通槽并非减重设计，一方面是为连接器的线束走向留出避让空间，避免线束在支架边缘被硬折导致线芯断裂，另一方面是在振动工况下给支架侧壁提供微量的形变余量，不会因为硬接触把振动载荷直接传递到连接器的插合界面。从安装逻辑上看，这款支架不需要额外的压片或者紧固件固定连接器本体，依靠内腔的限位筋和上下端面的挡边就能实现连接器的轴向与径向定位，装配时只需要将连接器从支架上端推入到位，再通过底部两个安装孔将支架固定在电源舱的碳板或者机加安装座上即可，相比传统的扎带固定、双面胶固定方式，定位精度更高，反复拆装维护也不会出现固定力衰减的问题。针对无人机、遥控系统、配电装置这类经常处于振动、冲击工况的使用场景，支架的壁厚做了差异化设计，底部安装耳位置壁厚加厚到3mm，保证安装孔的螺纹连接强度，避免多次拆装后孔位开裂；侧壁承力位置壁厚2mm，兼顾结构强度和整体重量，毕竟在无人机这类对重量敏感的设备上，每减少1g的无效重量都能给动力续航留出更多余量。支架的边角位置全部做了R1.5的圆角过渡，一方面是避免尖锐边角在装配时划伤操作人员或者磨损线束外皮，另一方面也能减少应力集中，在冲击载荷下不会出现边角开裂的问题。

　　考虑到3D打印和定制安装的使用需求，支架的所有安装基准面都设计成平面，没有复杂的倒扣结构，不管是采用FDM打印、光固化打印还是小批量铸造加工，都不需要额外设计复杂的支撑结构，加工完成后只需要简单去除支撑、打磨安装面就能直接使用，不需要二次机加工。在实际装机测试的场景里，这款支架能够让AS150-U连接器的插合面始终保持正对状态，插拔连接器的时候不需要额外手扶对位，插合到位后连接器不会因为机体振动出现径向窜动，接插件的接触压力始终保持在设计值范围内，既能够保证大电流传输过程中的接触稳定性，减少接插件发热，也能延长连接器的使用寿命。

　　另外支架的框式结构不会遮挡连接器的散热面，大电流工况下连接器产生的热量可以通过支架的通槽快速散出，不会因为密闭空间导致热量累积，影响接插件的绝缘性能。对于配电装置里的固定场景，支架的安装孔位兼容标准的M3螺丝固定，不需要重新打孔适配，安装后连接器的出线方向可以根据实际布线需求选择朝上或者朝侧面，通槽的设计也给不同方向的线束留出了足够的弯曲半径，避免线束根部因为弯曲半径过小出现绝缘层破损的问题。在抗振性能的设计考量上，支架的整体固有频率避开了无人机旋翼常见的振动频率区间，不会在飞行过程中出现共振问题，配合安装面的减震垫使用时，能够进一步过滤传递到连接器上的高频振动，保证接插件在全工况下的连接可靠性。
