四旋翼航拍作业无人机结构设计方案

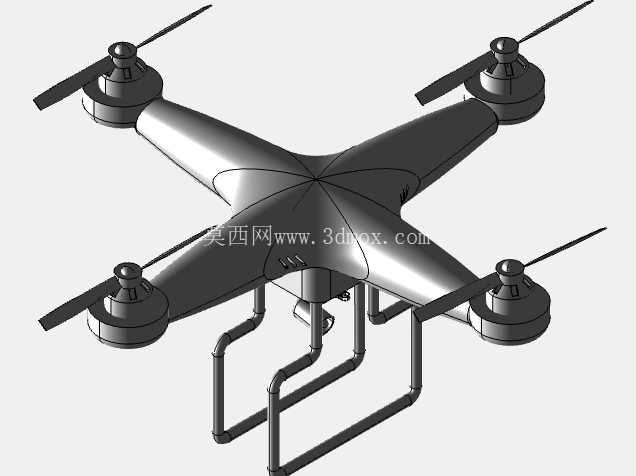

　　这款四旋翼飞行平台的结构设计，首先围绕低空作业场景的实际需求展开，在常规航拍、农林巡检、轻量载荷挂载的使用场景下，机架的受力分布是设计阶段优先考量的核心。四个机臂采用对称X型布局，从中心舱体向外延伸的臂长经过受力校核，既保证旋翼转动时的气流不会相互干扰产生紊流，也控制了整机的横向尺寸，满足单人携带转场的使用需求。中心舱体作为整机的承载核心，上半部分预留了飞控板、GPS模块、电池仓的安装空间，舱体内壁设计有纵横交错的加强筋，在不额外增加壁厚的前提下提升舱体抗扭刚度，避免飞行过程中机体振动传递到飞控元件导致飞行姿态不稳。

　　机臂与中心舱的连接位置采用嵌入式定位结构，配合快拆锁紧件，既可以保证机臂安装的同轴度，也能在机臂出现碰撞损坏时快速更换，无需拆解整机结构。起落架部分采用U型弯管结构，两根纵向支撑臂从机臂下方的连接座向下延伸，底部通过横向连接杆形成稳定的支撑框架，起落架的高度经过测算，既可以保证下方挂载的云台相机不会在起降过程中接触地面，也避免了过高的起落架带来的风阻增加与重心上移问题，起落架与机臂的连接位置设置有橡胶减震垫，能够过滤起降瞬间的地面冲击，保护舱内的电子元件。旋翼动力座的安装面与机臂末端采用过盈配合加定位销的固定方式，保证电机安装面的水平度误差控制在极小范围内，避免电机安装倾斜带来的飞行功耗增加与姿态偏移。

　　整机的外形曲面采用流线型过渡设计，中心舱上盖的曲面从中心向四个机臂方向平滑延展，能够降低飞行过程中的正面风阻，同时曲面的弧度设计也考虑了注塑开模的工艺可行性，没有出现倒扣或者壁厚突变的结构，方便后续批量生产时的模具加工。在安装边界的设计上，中心舱内部的元件安装位预留了通用的安装孔距，能够兼容市面上主流的飞控、电调与电池规格，机臂末端的电机安装孔位也覆盖了常见的无刷电机安装尺寸，用户可以根据自身的载荷需求搭配不同动力配置。起落架的下方预留了通用的载荷安装接口，可以挂载三轴云台、小型抛投装置或者测绘相机，接口位置的承力结构直接与中心舱的主承力框架相连，避免载荷重量直接作用在机臂上导致机臂变形。

　　从实际使用的角度出发，这款结构设计在重量与强度之间做了平衡，机臂采用中空结构设计，在保证抗弯强度的同时降低了整机自重，中心舱的壁厚根据不同位置的受力情况做了差异化设计，受力集中的连接位置适当增加壁厚，非受力区域做减薄处理，进一步提升整机的续航表现。在日常维护的便利性上，整机的所有连接紧固件都采用标准规格，无需特殊工具即可完成拆解维护，舱体的上盖采用卡扣加少量螺丝的固定方式，更换电池或者调整飞控参数时可以快速开启，无需拆解大量零件。针对户外作业可能遇到的轻微碰撞场景，机臂的材料选型预留了足够的韧性余量，轻微的碰撞不会导致机臂断裂，只会产生可恢复的弹性形变，降低日常使用的维护成本。旋翼下方的空间经过测算，在搭配常规尺寸螺旋桨时，桨尖与起落架之间留有足够的安全距离，不会出现打桨的风险，中心舱底部的电池安装位设计有绑带固定结构与防滑胶垫，能够在大机动飞行时保证电池不会移位，避免重心偏移影响飞行安全。
