可伸缩机臂适配多尺寸桨叶四旋翼飞行器

　　这款四旋翼飞行器的机架结构设计，核心围绕不同作业场景下的桨叶适配需求做了针对性优化，打破了常规固定机臂无人机只能适配单一规格螺旋桨的局限。在实际作业场景中，不同的飞行任务对飞行器的动力冗余、滞空时长、抗风性能要求差异极大：小范围室内巡检作业需要搭配小尺寸桨叶，降低桨叶扫掠半径避免碰撞障碍物，同时提升机动响应速度；户外长距离测绘、植保作业则需要搭配大尺寸桨叶，提升单桨升力效率，降低单位时间能耗来延长滞空时间，常规固定机臂的无人机往往需要准备多套不同轴距的机架来适配不同场景，不仅增加了设备投入成本，外出作业携带多套机架也会增加负重与转运负担。

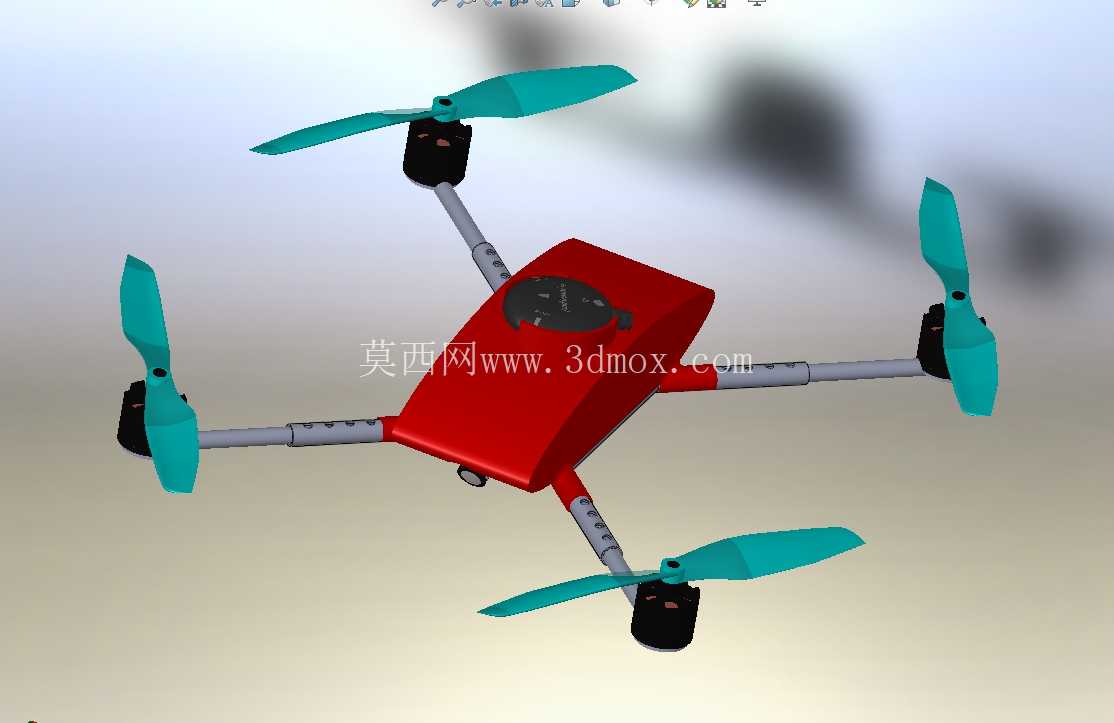

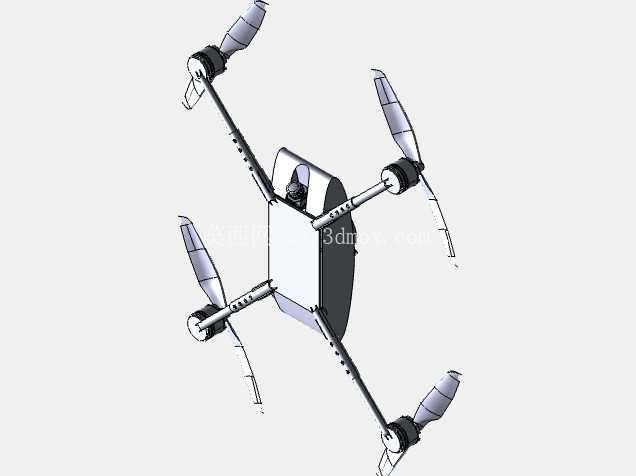

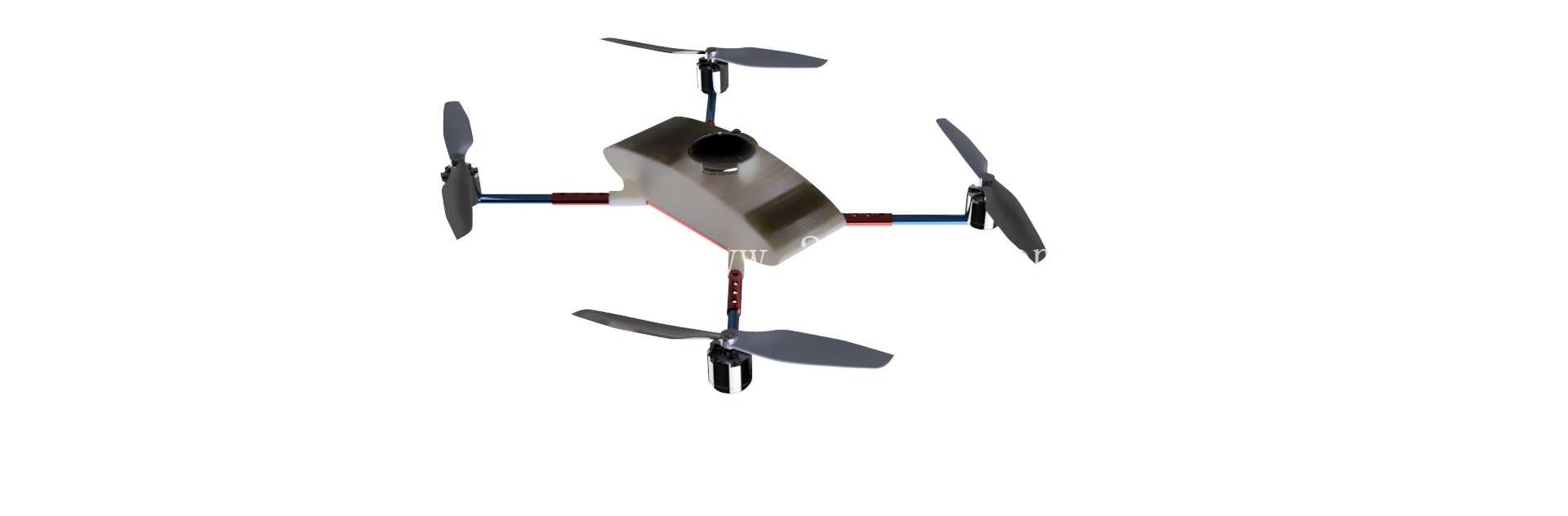

　　这款设计的可伸缩机臂结构，刚好解决了这一实际痛点，机臂采用分段式套接结构，每段机臂的配合面做了防滑定位卡槽，调整到对应长度后可以通过侧置的紧定螺钉完成锁止，不会在飞行过程中因为振动出现机臂滑移的问题，机臂的伸缩行程覆盖了5寸桨到12寸桨的适配范围，调整机臂长度时只需要同步调整四个机臂的伸出长度，保证四个电机的中心到机架重心的距离一致，就能保证飞行过程中的动力输出平衡，不需要额外调整飞控的动力配比参数。从结构设计的细节来看，机架主体采用一体化的上壳结构，中心区域预留了飞控、电池、图传模块的安装仓位，壳体内侧做了纵横交错的加强筋，在尽可能降低壳体自重的前提下，保证中心机架的结构强度，避免飞行过程中出现谐振影响飞控的传感器精度。

　　机臂与中心机架的连接位置做了内嵌式的走线槽，电机的动力线可以顺着机臂内部的空腔穿入中心仓位，避免线材外露在飞行过程中被桨叶扫到，也能降低线材带来的额外风阻。机臂末端的电机安装座采用通用的孔位设计，可以适配市面上主流的22系列、23系列无刷电机，不需要额外做转接件就能完成电机安装，降低了配件替换的门槛。从安装边界尺寸来看，当机臂完全收缩适配5寸桨叶时，整机的对角轴距可以控制在220mm以内，这个尺寸下的整机可以轻松放入常规的双肩背包隔层，适合单人外出执行小范围巡检任务；当机臂完全伸出适配12寸桨叶时，对角轴距可以达到450mm，这个状态下搭配低KV值的电机与大尺寸桨叶，单轴拉力可以达到1.2kg以上，整机可以搭载500g以内的任务载荷，满足航拍测绘、小型物资投送、低空植保喷洒等作业的载重需求。

　　在结构可靠性验证层面，机臂的套接配合面采用了硬质阳极氧化处理，多次调整伸缩长度也不会出现配合面磨损导致的松动问题，紧定螺钉的锁止位置做了铜质嵌件，避免多次拧动螺钉出现铝制壳体的螺纹滑牙问题。中心机架的底部预留了通用的相机挂载安装孔位，可以适配常见的运动相机、微型测绘相机的挂载支架，不需要对机架做二次打孔改造就能完成任务设备的安装。实际飞行测试中，机臂在不同伸出长度下的整机振动值都控制在飞控传感器的允许范围内，不会因为机臂伸出过长导致结构刚度不足出现高频振动，影响成像清晰度或者飞控的姿态解算精度。这种可调整轴距的设计思路，也给后续的多用途无人机机架设计提供了参考方向，不需要针对不同桨叶尺寸开模生产不同规格的机架，只需要调整机臂的伸出长度就能覆盖多场景的使用需求，无论是对于个人航模爱好者还是行业作业用户，都能降低设备的投入成本，提升单台设备的场景适配能力。
