航空飞行器标准翼型曲面结构设计

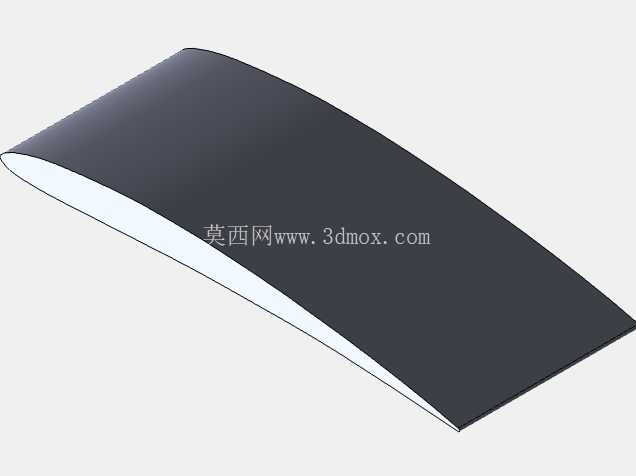

在航空飞行器结构设计领域，翼面的气动外形直接决定整机的升阻特性、飞行稳定性与操控响应效率，本次呈现的翼段结构，是针对低速通用航空场景优化的典型翼型截面实体，可作为固定翼无人机、轻型运动飞机、航模验证机的主翼段基础结构参考。从实际工程应用来看，这类翼段结构并非孤立存在，需要和翼梁、翼肋、蒙皮固定结构、舵面连接位做协同匹配，设计阶段首先要明确的是安装边界约束：翼段的弦长、展长参数需要匹配对应机型的起飞重量、巡航速度区间，翼型的相对厚度选择要兼顾结构内部走线空间、减重需求与高速下的阻力发散特性，本次的翼面采用成熟的低速高升阻比翼型构型，上表面曲面曲率沿弦向平滑过渡，从翼型前缘驻点开始，气流沿曲面加速形成低压区，下表面曲率平缓维持相对高压，上下表面的压力差构成飞行所需的主要升力来源。

在结构设计思路上，这类翼段的实体建模首先要保证翼型坐标点的拟合精度，不能出现曲面不光顺、局部拐点的问题——一旦曲面存在曲率突变，飞行过程中会提前触发气流分离，轻则损失升力增大阻力，重则导致失速特性恶化，影响飞行安全。建模过程中需要先基于选定的翼型坐标生成基准翼型曲线，沿展向做平直拉伸或者按照设计的扭转角、上反角做渐变扫掠，前缘的圆弧半径要严格匹配翼型设计值，保证不同迎角下的气流附着特性，后缘的收敛角度要控制在合理区间，避免尾流紊乱带来的附加阻力。从安装适配的角度看，该翼段的根部连接面需要预留和机身翼台、翼梁对接的安装基准，平面度公差要控制在装配允许范围内，保证翼面安装后不会出现额外的安装角偏差，否则会直接影响整机的配平特性，增加飞行过程中的舵面补偿损耗。

实际应用场景中，这类翼段结构既可以用于小型电动固定翼无人机的主翼制作，适配航测、巡检、植保类低空作业机型的需求，也可以作为航空教学、风洞验证试验的缩比模型构件，还能为轻型载人通用飞机的翼面结构设计提供基础参考。在功能特性上，该翼面的曲面构型经过气动优化，在中小迎角区间具备稳定的升力系数线性增长区间，失速迎角边界清晰，能够为飞行控制系统提供明确的操控反馈，不会出现突然失速的危险特性；结构本身的实体构型可以直接用于后续的轻量化掏空设计，在内部布置翼肋支撑结构、燃油舱或者设备舱空间，兼顾气动外形与结构承载需求。

需要注意的是，翼面的外形精度直接影响气动效率，建模过程中要反复检查曲面的G2连续性，尤其是前缘到最大厚度位置的过渡段，不能出现局部的凹陷或者凸起，否则会在局部产生涡流，增加飞行阻力；翼段的翼尖位置如果需要搭配翼梢小翼，还要在端部预留对应的连接匹配面，保证翼尖结构和主翼段的曲面顺滑衔接，进一步降低诱导阻力。对于结构设计从业者来说，这类翼段的建模核心是平衡气动需求与结构可实现性，不能单纯追求气动指标而忽略加工难度——比如过于复杂的曲面曲率会增加复合材料蒙皮的铺贴难度，或者提高金属蒙皮的钣金成型次品率，设计阶段就要同步考虑后续的加工工艺适配，保证设计的结构能够落地实现。从安装边界来看，翼段和机身的对接位置要考虑传力路径的合理性，翼梁的安装位要对齐翼型的承力最强位置，把飞行过程中的气动载荷顺畅传递到机身主承力结构上，避免局部应力集中导致的结构损坏。
