六英寸牛顿反射式多布森天文望远镜结构

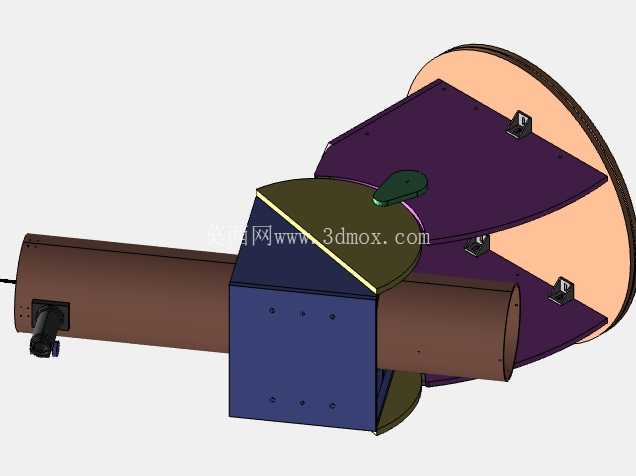

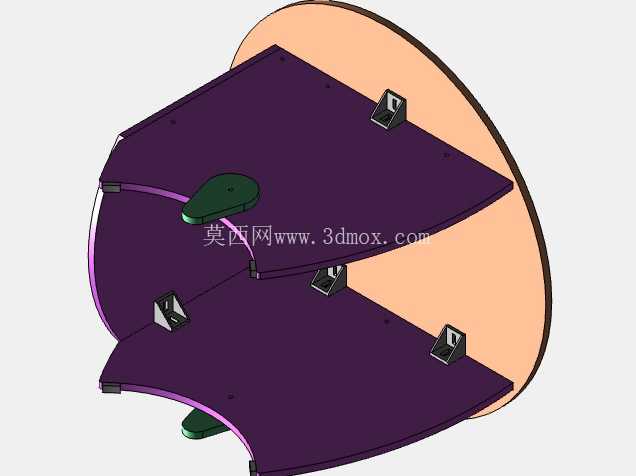

　　多布森式的底座结构是整个设计的核心亮点，区别于传统赤道仪的复杂配重与调节结构，这套地平式支架采用分体式摩擦定位设计，底部的圆形方位转盘与镜身两侧的俯仰支撑轴配合，不需要额外的锁紧机构就能依靠接触面的摩擦力实现镜身的任意角度悬停，观测者只需要轻推镜身就能快速瞄准目标天体，操作门槛极低，非常适合天文入门爱好者的日常使用，不管是小区楼顶的临时观测点，还是郊外暗夜环境的固定观测位，都能快速完成架设，不需要复杂的极轴校准流程。这套反射式天文观测装置的结构设计，完全围绕业余天文观测的实际使用场景展开，没有冗余的装饰性结构，所有部件都服务于观测稳定性、操作便捷性与自制加工的可行性。主镜采用150mm口径的抛物面反射镜设计，对应六英寸的通光规格，这个口径尺寸在业余观测领域属于兼顾集光力与便携性的黄金区间，既能够满足月球环形山、木星云带、土星环以及部分明亮深空天体的观测需求，又不会因为镜身过重导致搬运、调试的负担过重。

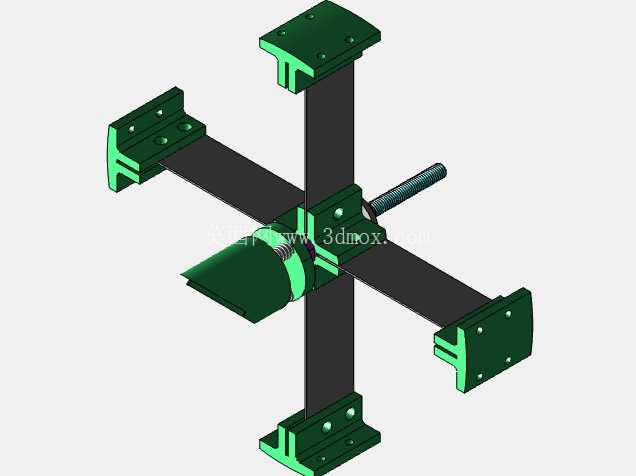

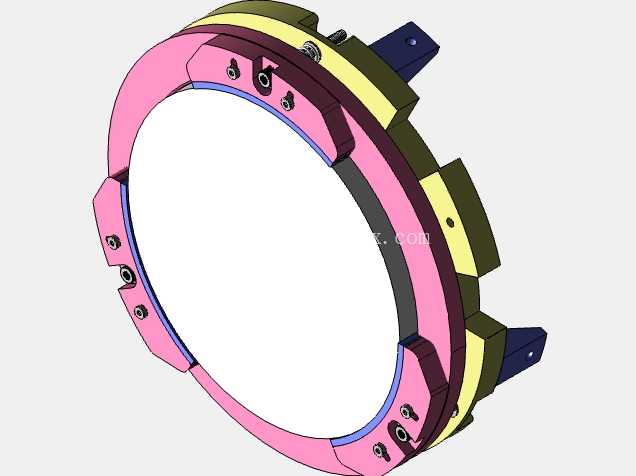

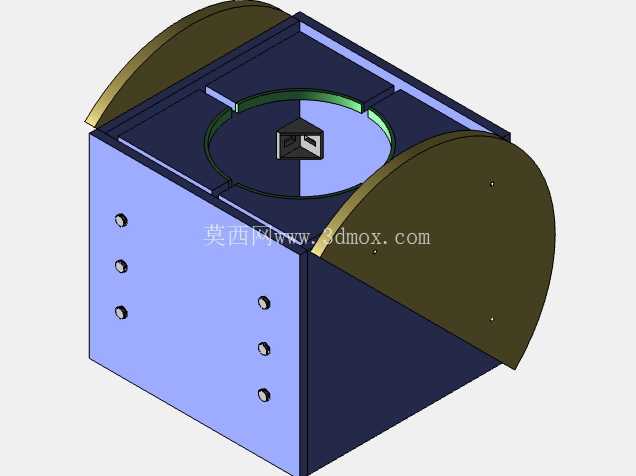

　　从结构细节来看，镜筒部分采用分段式拼接设计，主镜室位于镜筒尾部，设置了三组可调式拉簧螺丝结构，用来调整主镜的光轴倾斜角度，保证反射光线能够准确汇聚到副镜位置；镜筒中部的45度副镜支架采用四叶片式支撑结构，尽可能减少支撑结构对入射光线的遮挡，降低衍射效应对成像清晰度的影响，副镜座同样设置了微调结构，能够配合主镜完成光轴校准，让观测视场内的成像达到最佳锐度。镜身与底座的连接部分采用对称式侧板支撑，两侧的俯仰轴位置做了耐磨垫片处理，长期转动使用也不会出现间隙松动的问题，方位转盘的底部设置了低摩擦的垫层，转动时手感顺滑没有卡顿，哪怕是跟踪缓慢移动的天体，也能通过微小的推力实现平滑的角度调整，不会出现画面跳动的情况。

　　整个装置的外形尺寸控制非常合理，镜筒长度匹配150mm口径反射镜的焦距要求，不会因为镜筒过长导致重心偏移，底座的支撑半径经过反复校核，哪怕镜筒指向接近天顶位置时，整体重心依然落在底座支撑范围内，不会出现倾覆风险；所有安装孔位都做了统一的尺寸规范，不管是采用木板、亚克力板还是铝合金板材进行加工，都能按照孔位完成快速组装，不需要复杂的机加工设备，普通爱好者借助手持电钻、螺丝刀等常用工具就能完成全部装配工作。

　　在实际使用场景中，这套结构除了满足日常天文观测的需求，也非常适合作为天文科普教学的实操载体，学生可以通过组装、光轴调试的过程，直观理解牛顿反射式望远镜的光学原理，掌握基础的机械装配、公差配合知识；结构上预留的拓展安装位，还可以方便后续加装寻星镜、目镜调焦座、甚至是行星相机等配件，不需要对主体结构进行破坏性修改，拓展性能够覆盖从入门观测到初步天文摄影的使用需求。设计过程中充分考虑了自制加工的公差容错性，所有连接位置都预留了足够的调节余量，哪怕是手工加工的部件存在一定的尺寸误差，也能通过调节结构补偿，不会出现零件无法装配的问题，整体结构没有复杂的曲面造型，所有板材部件都可以通过平面切割完成加工，加工成本控制在极低的水平，非常适合DIY爱好者自行制作。
