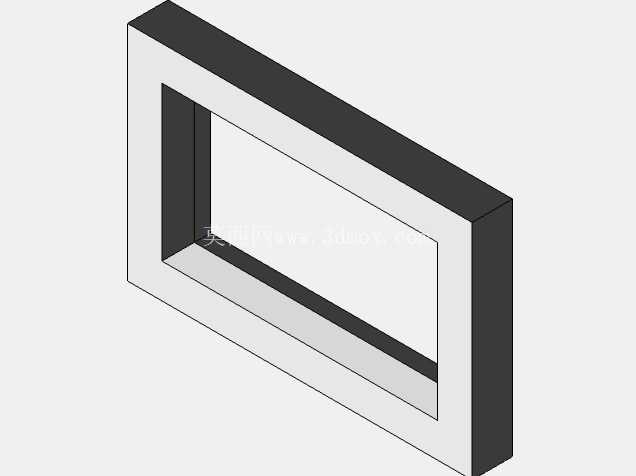

在工业测控终端、台式实验仪器、小型嵌入式工控设备的结构设计环节,显示区域的外框是兼顾防护、装配、外观一致性的关键结构件,这类框体不需要承担核心载荷,却直接决定了显示模块的安装可靠性与设备正面的视觉规整度。这款框体采用等壁厚矩形回型结构,整体为一体化成型设计,框体的内侧预留了阶梯式限位槽,槽体的深度与显示面板的边缘厚度匹配,装配时可以直接将液晶模组、触控面板从框体后侧嵌入,阶梯面能够承托面板边缘,避免面板从正面脱出,不需要额外在正面加装压条,减少了正面的外露连接件,让设备正面更整洁。
框体的外侧边缘做了小尺寸的倒角处理,既可以去除成型后的锐边,避免装配操作人员被划伤,也能在设备外壳组装时,引导框体嵌入设备前面板的安装开口,降低装配对位的难度。从安装边界来看,框体的外轮廓尺寸需要和设备前面板的开口尺寸保持0.1-0.2mm的间隙配合,既不能间隙过大导致框体安装后出现晃动,也不能间隙过小造成装配时卡滞,甚至挤裂前面板的安装位。框体后侧的四个角位置预留了沉头安装孔位,孔位的位置避开了内侧显示模组的排布区域,安装时可以从后侧穿入螺丝,将框体直接固定在设备前面板的内侧螺柱上,沉头结构可以让螺丝头部完全没入框体表面,不会突出干涉显示模组的安装。在实际应用场景中,这类框体可以适配多数中小尺寸的矩形显示屏,不管是工业数显设备的单色液晶屏,还是小型检测仪器的彩色触控屏,只要屏幕的外轮廓尺寸和框体内侧的限位槽尺寸匹配,就可以直接使用,不需要单独开模制作专用外框,能够大幅缩短中小批量仪器设备的研发周期,降低结构件的开模成本。设计这类框体的时候,需要重点考量壁厚的均匀性,避免壁厚差异过大导致成型过程中出现缩痕、翘曲变形,尤其是框体的四个转角位置,要做合理的圆角过渡,减少应力集中,避免在装配受力或者设备运输过程中出现转角开裂的问题。
同时框体的正面表面需要做平整处理,和显示面板贴合的位置要保证平面度公差在0.1mm以内,避免装配后面板和框体之间出现不均匀缝隙,导致灰尘、水汽从缝隙进入设备内部,影响内部电路的可靠性。另外,框体的内侧槽位边缘需要做微小的让位斜度,方便显示面板的嵌入安装,斜度控制在1-2度即可,过大的斜度会导致面板安装后出现晃动,过小的斜度则起不到引导装配的作用。在材质选择上,这类框体如果采用注塑成型,可以选用ABS或者PC+ABS合金材料,兼顾一定的结构强度和表面处理性能,表面可以做咬花或者烤漆处理,和设备整体的外观质感保持统一;如果是金属材质的框体,则可以采用铝合金挤压成型后做CNC精加工,表面做阳极氧化处理,具备更好的散热性能和结构强度,适合应用在环境温度较高、防护等级要求更高的工业设备上。
在实际选型使用时,需要先确认所用显示屏的总厚度,包括面板本身、背光层、触控层的叠加厚度,确保框体内侧的限位槽深度能够完全容纳这些层级,同时预留出0.3mm左右的缓冲胶圈安装空间,在框体和面板之间加装薄型EVA缓冲胶圈,既可以填充缝隙起到防尘作用,也能缓冲设备运输过程中的震动,避免显示面板因为硬接触出现碎裂的问题。还要注意框体内侧的有效显示开口尺寸,必须大于显示屏的可视区域尺寸,避免框体边缘遮挡屏幕的显示内容,一般开口尺寸要比屏幕可视区域每边大出0.5mm左右,兼顾装配公差和显示完整性。
