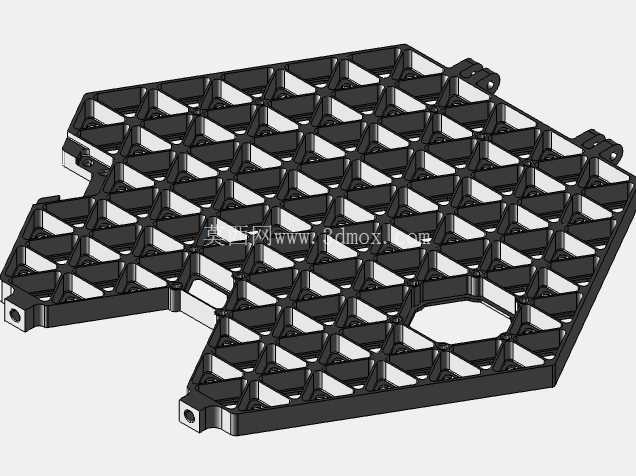

等网格轻量化铝合金承载结构件

项目分类:铸造模 发布时间:2026-06-05 ID:1179096
  • 等网格轻量化铝合金承载结构件

做结构设计快十二年,经手的轻量化承载件少说也有上百套,第一次看到这套等网格构型的承载件时,还是能明显感觉到设计端对重量与强度平衡的拿捏精度。这类结构最早是航空航天领域为了压缩机载结构自重提出来的构型,现在已经逐步下沉到高端改装车辆、精密检测设备的承载平台场景里,核心要解决的就是在给定安装边界内,用最少的材料满足额定载荷下的形变控制要求。

从实际使用场景来看,这类格栅式承载件大多用在对自重敏感的部位:比如航空机载设备的安装基板,要在有限的机舱安装空间内固定多组传感与控制模块,传统实心基板不仅自重超标,还会因为整体刚性过强,在飞行工况的振动环境下把应力集中传递到安装的敏感器件上;再比如高端赛车的底盘附属安装架,要在不规则的底盘安装空间内固定冷却、电控组件,既不能因为结构过重影响整车配重,也不能因为刚性不足在高速过弯的载荷下出现安装位偏移。

这套结构的设计思路完全是围绕等强度理论展开的,整个格栅的筋条厚度、网格单元尺寸不是统一取值,而是根据不同区域的承载需求做了差异化调整:靠近安装凸台的位置筋条更厚,网格单元尺寸更小,用来分散安装点的集中应力;中间区域的网格单元做了等比例放大,筋条厚度也根据应力云图的分布做了梯度减薄,在不降低整体抗弯截面模量的前提下,尽可能挖去非承载区域的多余材料。边缘的安装凸台做了嵌入式的衬套安装位,不是直接在铝合金基体上攻丝,避免反复拆装的时候螺纹滑牙,凸台和主格栅的连接位置做了渐变式的过渡圆角,没有直角突变,从根源上减少应力集中点的产生。

安装边界上,整个结构的轮廓不是规则矩形,而是根据实际安装空间做了异形切边,一侧预留了管线穿过的异形缺口,缺口边缘做了翻边加强,避免管线穿过的时候割伤绝缘层,同时也弥补了缺口位置对整体结构刚性的削弱。四个角的安装孔位做了位置度公差约束,孔位的同轴度、端面垂直度都控制在精密装配要求的范围内,不需要现场二次修配就能直接和对接结构安装。整个结构的下表面做了统一的基准平面,安装的时候可以直接靠在定位基准面上,不需要额外调整平面度,减少装配环节的调校工作量。

材料选用6061-T6铝合金也是经过多轮验证的选择,这种材料的比强度高,阳极氧化后的表面耐腐蚀性能够满足户外、高空等复杂工况的使用要求,不会像普通碳钢件那样需要额外做表面防腐处理增加自重。表面处理采用符合军标要求的硬质阳极氧化,氧化层厚度均匀,既不会因为氧化层过厚影响安装孔的配合尺寸,也能提升表面的耐磨性能,避免装配过程中表面划伤。结构上的所有棱边都做了倒角处理,没有尖锐的毛刺,装配的时候不会划伤操作人员,也不会因为棱边的应力集中导致使用过程中出现裂纹扩展。

从建模逻辑来看,整个结构的参数是全关联的,调整网格单元尺寸、筋条厚度的时候,所有过渡圆角、安装凸台的位置都会自动更新,不需要逐个特征修改,后续如果需要根据不同的载荷要求调整结构参数,只需要修改核心参数就能快速生成新的构型,大幅缩短衍生型号的开发周期。筋条的拔模角度是根据铸造工艺的要求设置的,适合压铸成型,生产的时候不需要额外做过多的后处理,成型后的尺寸精度就能满足装配要求,减少机加工的工序量,降低批量生产的成本。

实际使用中,这类等网格结构的阻尼特性比实心结构更好,格栅之间的空腔可以吸收一部分振动能量,在持续振动的工况下,安装在上面的器件受到的振动冲击会比安装在实心基板上小30%左右,这也是为什么很多精密检测设备的承载平台都会采用类似的格栅构型。结构上预留的多个安装凸台位置,是根据常用器件的安装尺寸做的通用化设计,不需要额外打孔就能适配大部分标准规格的器件安装,提升了结构的通用适配性。
