铝合金机加工定位基准练习构件

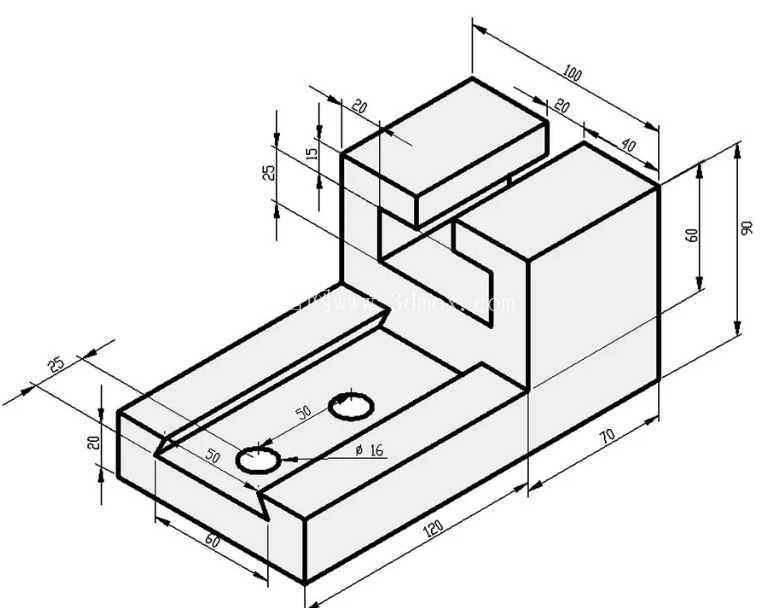

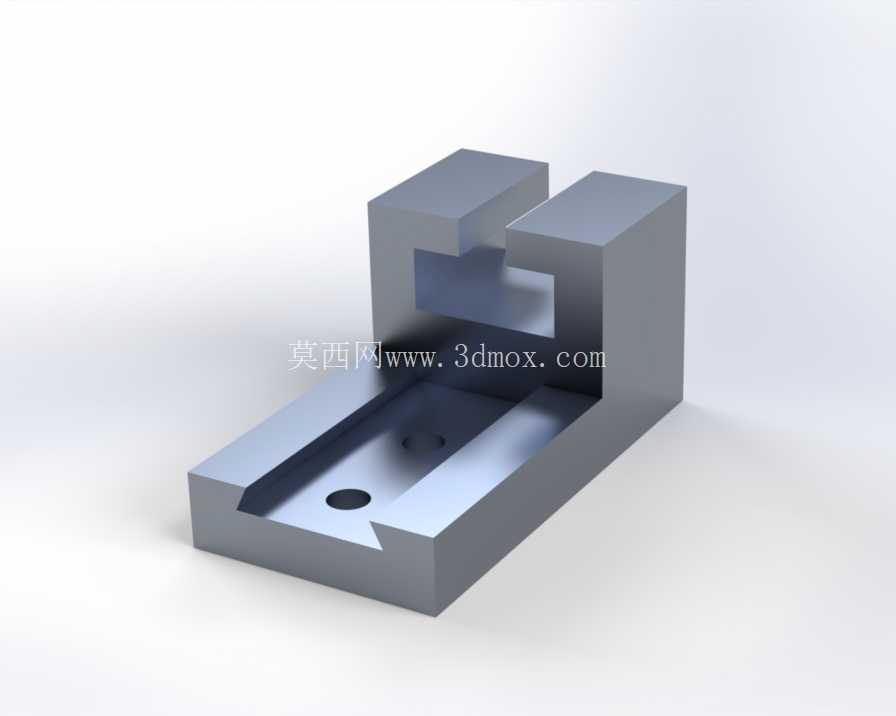

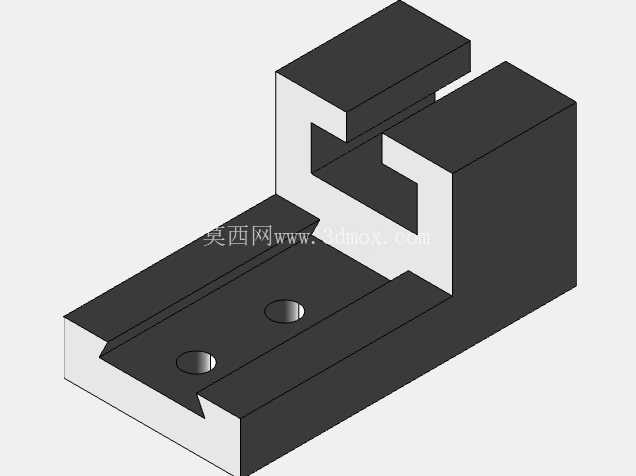

　　做机加工工艺排布的时候，这类带卡槽与定位孔的块状构件是新手入门绕不开的练习载体，很多刚接触工装设计的工程师都会从这类构件入手，去理解形位公差、装夹定位的底层逻辑。这个构件整体采用6061铝合金加工，材料本身的切削性能好，变形量小，很适合用来做基准练习的载体，日常车间里做小批量零件的首件试切、工装调试的时候，也会先加工这类结构简单的构件来验证走刀路径、装夹力度是否合适。从结构上看，构件底部是平整的安装基准面，这个面的平面度要求控制在0.02mm以内，是整个零件所有尺寸的测量基准，加工的时候需要先铣平这个底面，再以它为定位基准加工其余特征。底部开设的沉头孔是安装固定用的，孔位与两侧的V型导向槽做了位置度约束，安装的时候可以通过沉头孔把构件锁在工装台面上，V型槽则能给配套的滑动件提供导向限位，避免滑动过程中出现偏摆。上部的双凸台形成的开口卡槽，是用来卡持待加工工件的，卡槽的两个侧壁平行度要求很高，间隙控制在0.03mm以内，刚好能容纳对应厚度的工件嵌入，卡槽底部的避让槽是为了避免工件安装时出现底面干涉，很多新手在做这个结构的时候容易忽略避让槽的深度，导致工件装夹不到位，后续加工尺寸超差。

　　实际车间应用里，这类构件常作为小型工装的定位座使用，比如在钻床、小型铣床上做小零件的批量加工时，把这个定位座固定在工作台上，待加工的零件直接卡入上部卡槽，不需要每次都打表找正，能大幅缩短装夹辅助时间，适合小批量零件的快速装夹加工。设计这类构件的时候，首先要确认安装边界，底部的长宽尺寸要和工装台的T型槽间距匹配，沉头孔的位置要避开T型槽的加强筋位置，保证螺栓能顺利穿入锁紧。上部卡槽的宽度要根据待加工零件的毛坯公差来调整，一般会比工件毛坯尺寸大0.05mm左右，既方便工件快速取放，又不会因为间隙过大导致定位偏移。

　　两侧的导向槽深度不能过深，否则会削弱构件整体的结构强度，在频繁装夹的冲击力下出现崩边，也不能过浅，否则起不到导向限位的作用，一般槽深控制在3-5mm就能满足常规小型零件的导向需求。加工顺序上，除了先加工底面基准，还要注意凸台部分的加工余量，因为铝合金材料在切削时如果进给量过大，容易让薄壁凸台出现让刀变形，所以粗加工的时候要给凸台侧壁留0.2mm的精加工余量，最后采用小进给量的方式精铣侧壁，保证平行度和尺寸精度。底部的沉头孔加工要注意孔口的倒角，避免螺栓锁紧时刮伤孔口，导致安装后构件出现倾斜，影响整体定位精度。

　　很多练习者在建模的时候容易忽略工艺倒角的设计，所有锐边都保留直角，实际加工出来的零件锐边很容易割手，而且在频繁的工件装拆过程中，锐边磕碰后会产生毛刺，影响工件的定位精度，所以所有非配合的锐边都要做C0.5的倒角处理，配合面的边缘则要做微小的倒钝，不影响配合精度的同时提升零件的使用寿命。这类构件虽然结构简单，但涵盖了机械加工里最基础的基准选择、公差配合、装夹定位的知识点，不管是三维建模练习还是机加工实操练习，都是非常合适的载体，把这个构件的所有尺寸公差、工艺要求吃透，再去做复杂的工装结构设计就会顺畅很多。
