B-25J航炮Bendix橡胶密封垫圈

该橡胶垫圈应用于B-25J机型配套的Bendix炮塔结构中，属于炮塔往复转动机构的密封缓冲配件，核心作用是填充炮塔转动副与固定基座之间的装配间隙，阻断飞行过程中气流、雨水、沙尘进入炮塔内部传动腔，同时缓冲炮塔转向、航炮射击时产生的高频振动，避免金属构件直接硬接触出现磨损、异响，保障炮塔在不同飞行姿态下的转动顺畅度与射击稳定性。

从实际使用场景来看，这类橡胶索环长期暴露在高空低温、强紫外线、温差骤变的环境中，原配橡胶件会随使用周期增加出现老化干硬、弹性丧失的问题，直接导致密封失效，沙尘进入传动齿轮组后会加剧齿面磨损，低温下硬脆的橡胶件还可能在炮塔转动时出现碎裂脱落，卡滞转动机构，直接影响炮塔的射界调整效率，严重时甚至会导致炮塔锁死无法完成瞄准动作，因此这类易损橡胶件的替换需求在老旧机型修复、复刻场景中十分常见。

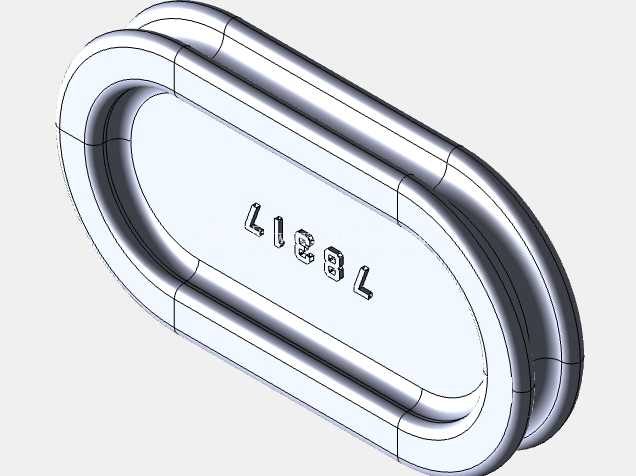

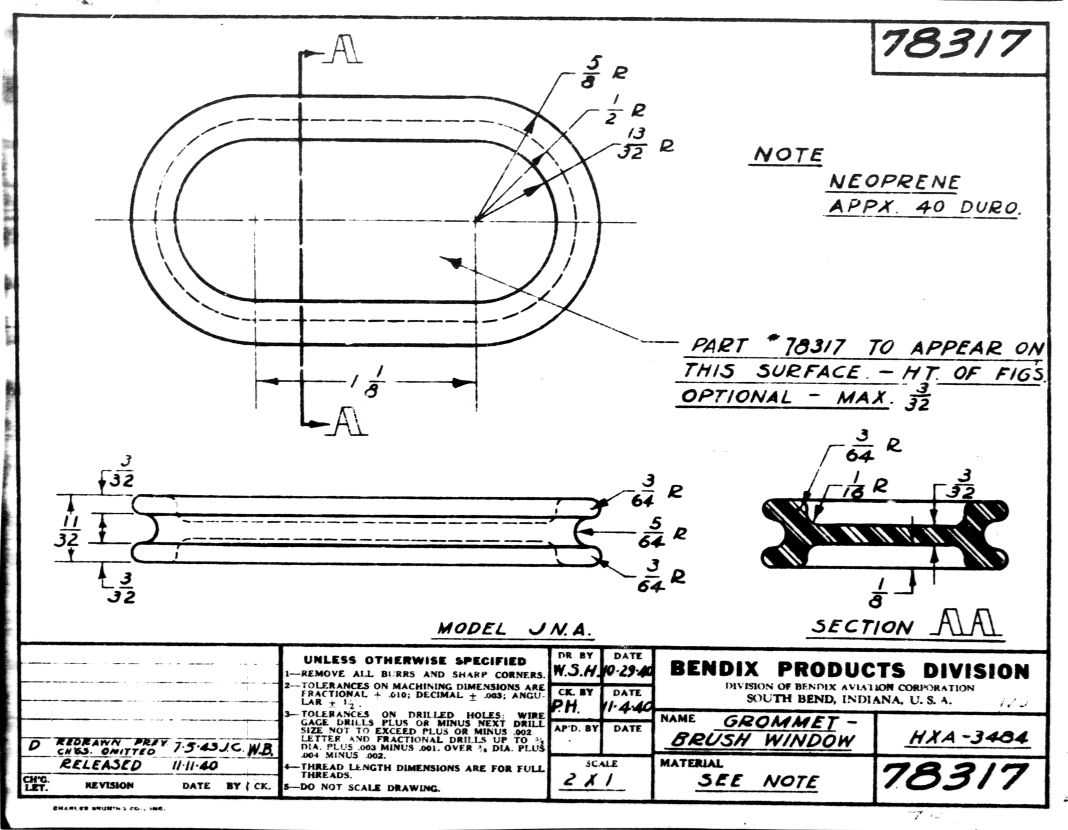

设计该垫圈时，首先匹配Bendix炮塔的安装槽边界尺寸，整体采用长圆形闭环结构，轮廓完全贴合安装槽的内缘形状，厚度方向预留12%的压缩量，安装后依靠橡胶自身的弹性形变填满装配间隙，不会出现过盈量过大导致装配困难、或是压缩量不足导致密封失效的问题。垫圈截面采用双层凸缘结构，内外侧分别设置凸起的密封唇边，内侧唇边贴合转动轴的金属外壁，外侧唇边卡入基座的密封槽内，形成两道独立的密封屏障，即使在炮塔高速转动、内外存在气压差的情况下，也能有效阻隔外界杂质侵入。

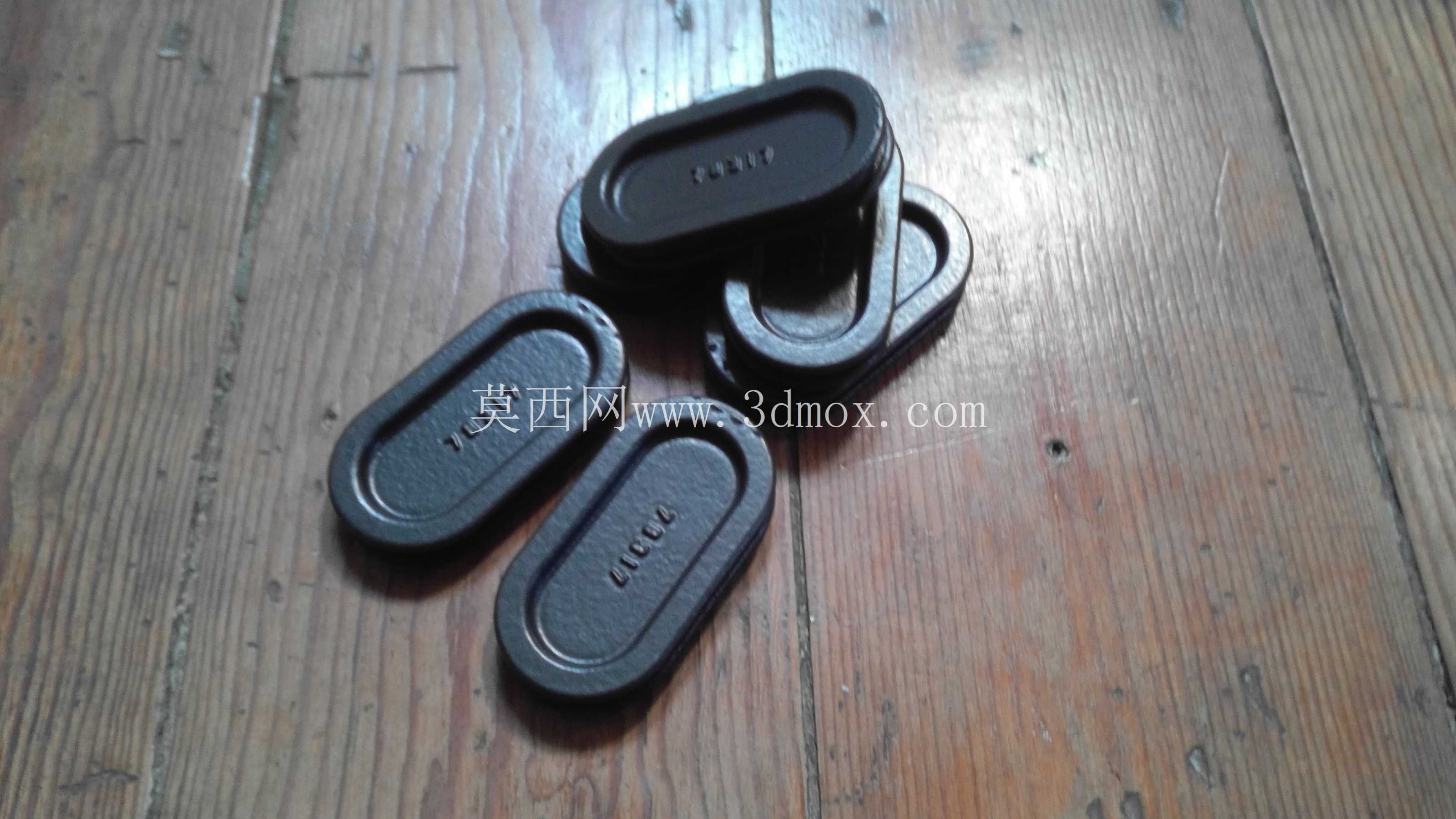

垫圈表面的标识字符采用模压成型工艺，与橡胶基体一体硫化成型，不会因长期摩擦、清洗剂腐蚀出现标识脱落，方便维修时快速识别配件型号，避免错装。材质选用耐高低温的丁腈橡胶配方，邵氏硬度控制在65±5度区间，既保证足够的弹性实现密封缓冲，又具备足够的抗撕裂强度，能够承受炮塔转动时的反复挤压、摩擦，不会在长期交变应力下出现开裂。

安装边界方面，该垫圈的长圆形轮廓完全适配炮塔基座的密封槽尺寸，安装时无需额外修改原有金属构件的结构，只需清理干净安装槽内残留的老化橡胶碎屑、油污，将垫圈对齐槽位平稳压入即可，装配后转动炮塔检查无卡滞、唇边无翻边即可完成更换，替换流程与原配配件完全一致，不需要额外调整传动机构的间隙参数。

从功能特性来看，该垫圈除了基础的密封作用外，还具备一定的阻尼缓冲效果，能够吸收航炮连续射击时产生的高频振动，降低振动传递到炮塔瞄准机构的幅度，提升射击时的瞄准稳定性；同时橡胶材质的绝缘特性，能够避免金属转动副与基座之间出现电化学腐蚀，延长金属构件的使用寿命，减少炮塔的维护频次。在复刻3D打印制作该配件时，需要严格控制成型后的尺寸公差，尤其是唇边的厚度与轮廓度，公差需控制在±0.1mm以内，避免因尺寸偏差导致密封失效，打印完成后需做表面去毛刺处理，避免唇边残留的凸起划伤配合面，影响密封效果。
