嵌入式网络路由核心防护机箱结构设计

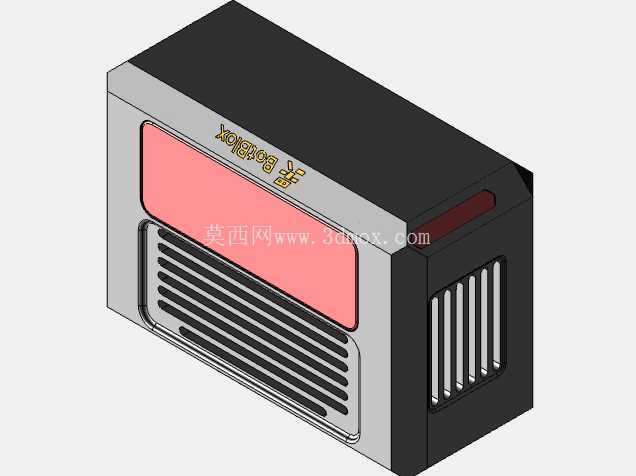

　　这款机箱针对嵌入式网络核心路由设备的部署场景设计，主要面向工业现场、弱电井、机柜内部等空间紧凑的安装环境，解决常规路由设备裸板部署易积灰、受外力磕碰、电磁干扰影响运行稳定性的问题。从结构设计逻辑来看，整体采用分体式钣金拼接架构，外壳主体分为上盖、前面板、侧围三个核心装配单元，各部件通过卡扣配合隐藏式螺丝锁紧，既保证装配后的整体结构强度，也避免外露螺丝影响外观一致性，同时方便后期运维时快速拆解维护内部核心板卡。

　　前面板区域做了功能分区设计，上方预留状态指示灯透光窗口，窗口边缘做了内凹遮光处理，避免现场多设备部署时指示灯串光干扰运维人员判断设备运行状态；下方区域开设横向格栅式通风孔，孔位间距经过测算，在保证进风通量满足核心路由芯片满负载散热需求的前提下，控制格栅缝隙宽度，防止现场布线时细小线缆头、金属碎屑掉入机箱内部造成电路短路。侧围区域对应内部核心板的高速接口位置开设竖向通风格栅，与前面板进风形成对流风道，气流可以直接掠过核心处理器、交换芯片等发热元件表面，带走工作热量，无需额外加装主动散热风扇即可满足大部分常温部署场景的散热需求，减少风扇转动带来的积灰与噪音问题。

　　机箱的安装边界设计充分考虑嵌入式部署的兼容性，整体外轮廓做了圆角过渡处理，避免安装时尖锐边角划伤施工人员，同时壳体内部预留了标准PCB安装柱位，可直接适配市面上主流尺寸的路由核心板，安装柱高度经过校准，保证板卡接口与侧部开孔位置精准对齐，无需额外调整转接件即可完成板卡固定。壳体表面采用哑光喷塑处理，既提升外壳的耐磨抗腐蚀能力，适配工业现场多尘、存在轻微腐蚀性气体的部署环境，也能减少表面反光，避免机房强光环境下外壳反光影响运维操作。

　　从装配公差控制来看，各拼接边的配合间隙控制在0.2mm以内，既保证拼接处的平整性，也能形成一定的电磁屏蔽效能，减少外界电磁信号对内部高速网络信号传输的干扰，同时避免内部高频信号向外辐射影响周边其他电子设备的正常运行。机箱前部预留的标识区域采用下沉式设计，可粘贴设备编号、网络端口标识等标签，标签粘贴后不会突出壳体表面，避免设备推入机柜时标签被剐蹭脱落。在接口适配方面，壳体侧部除了通风格栅外，预留了电源接口、复位键的对应开孔，开孔边缘做了翻边处理，提升开孔处的结构强度，同时避免插拔电源接头时长期摩擦磨损线材外皮。整体结构没有多余的冗余设计，所有造型特征都服务于功能需求，没有为了外观刻意增加无实际作用的装饰结构，在保证结构强度与功能完整性的前提下尽可能压缩整体体积，适配弱电箱、小型壁挂机柜等狭小安装空间的部署要求，同时壳体的承重设计经过校核，上盖可承受不超过5kg的静态压力，满足多设备堆叠部署时的承重需求，不会因为上层设备压力导致壳体变形挤压内部板卡。
